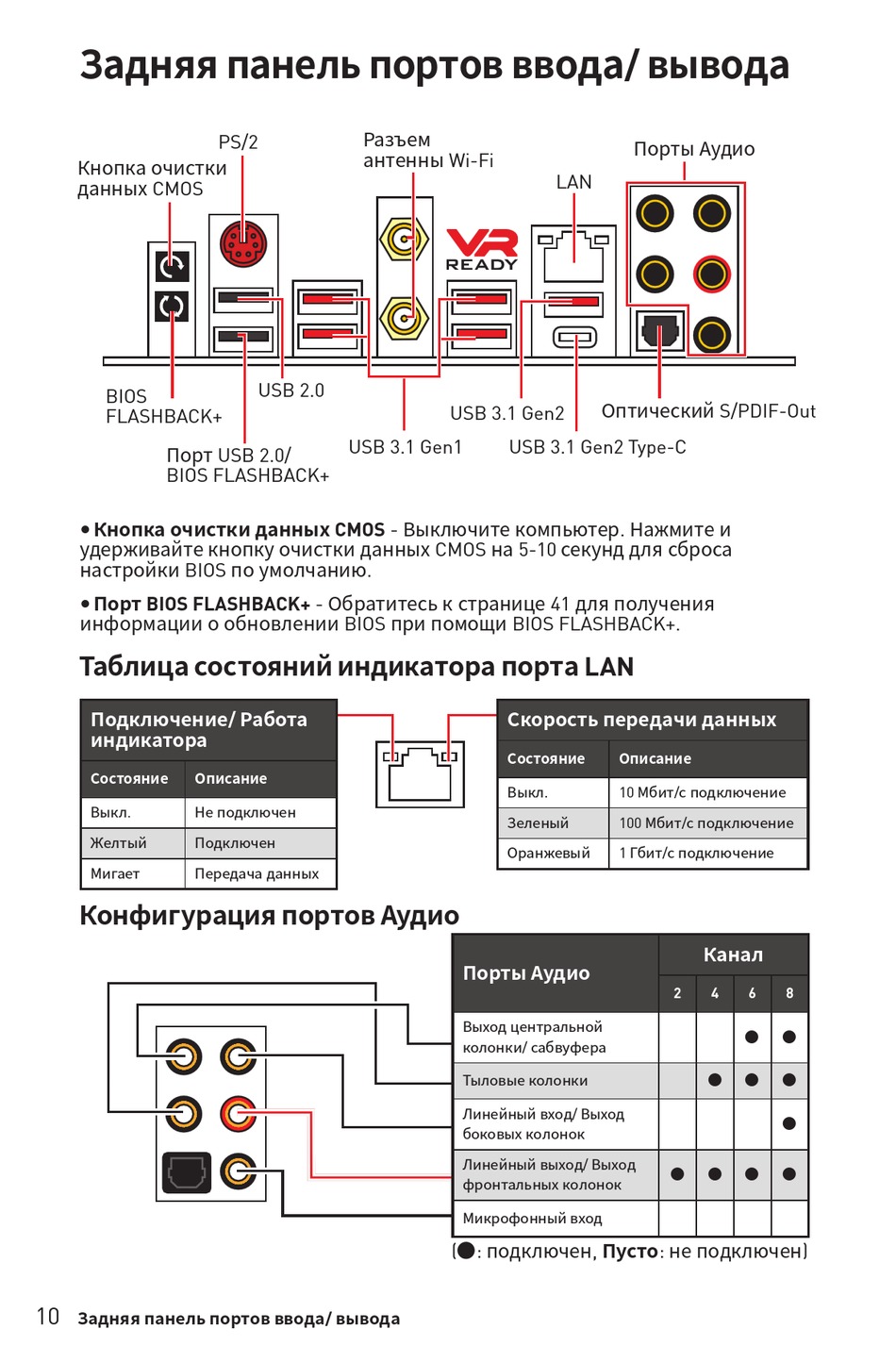

Задняя панель портов ввода/ вывода
Кнопка очистки
данных CMOS
BIOS
FLASHBACK+
Порт USB 2.0/
BIOS FLASHBACK+
y Кнопка очистки данных CMOS - Выключите компьютер. Нажмите и
удерживайте кнопку очистки данных CMOS на 5-10 секунд для сброса
настройки BIOS по умолчанию.
y Порт BIOS FLASHBACK+ - Обратитесь к странице 41 для получения
информации о обновлении BIOS при помощи BIOS FLASHBACK+.
Таблица состояний индикатора порта LAN
Подключение/ Работа
индикатора
Состояние Описание
Выкл. Не подключен
Желтый Подключен
Мигает Передача данных
Конфигурация портов Аудио
Задняя панель портов ввода/ вывода
10
Разъем
PS/2
антенны Wi-Fi
USB 2.0
USB 3.1 Gen1
LAN
Оптический S/PDIF-Out
USB 3.1 Gen2
USB 3.1 Gen2 Type-C
Скорость передачи данных
Состояние
Выкл.
Зеленый
Оранжевый
Порты Аудио
Выход центральной
колонки/ сабвуфера
Тыловые колонки
Линейный вход/ Выход
боковых колонок
Линейный выход/ Выход
фронтальных колонок
Микрофонный вход
(●: подключен, Пусто: не подключен)
Порты Аудио
Описание
10 Мбит/с подключение
100 Мбит/с подключение
1 Гбит/с подключение
Канал
2 4 6 8
● ●
● ● ●
●
● ● ● ●
