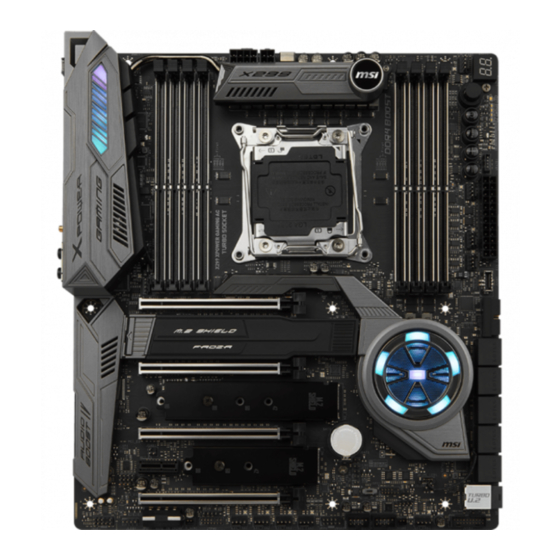

MSI X299 XPOWER GAMING AC Kurzanleitung
Vorschau ausblenden Andere Handbücher für X299 XPOWER GAMING AC:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quick Start
Thank you for purchasing the MSI
X299 XPOWER GAMING AC
®
motherboard. This Quick Start section provides demonstration
diagrams about how to install your computer. Some of the
installations also provide video demonstrations. Please link to the
URL to watch it with the web browser on your phone or tablet. You
may have even link to the URL by scanning the QR code.
Kurzanleitung
Danke, dass Sie das MSI
X299 XPOWER GAMING AC
Motherboard
®
gewählt haben. Dieser Abschnitt der Kurzanleitung bietet eine Demo
zur Installation Ihres Computers. Manche Installationen bieten
auch die Videodemonstrationen. Klicken Sie auf die URL, um diese
Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table
anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy,
um die URL zu öffnen.
Présentation rapide
Merci d' avoir choisi la carte mère MSI
X299 XPOWER GAMING
AC.
®
Ce manuel fournit une rapide présentation avec des illustrations
explicatives qui vous aideront à assembler votre ordinateur. Des
tutoriels vidéo sont disponibles pour certaines étapes. Cliquez sur
le lien fourni pour regarder la vidéo sur votre téléphone ou votre
tablette. Vous pouvez également accéder au lien en scannant le QR
code qui lui est associé.
Быстрый старт
Благодарим вас за покупку материнской платы MSI
®
AC. В этом разделе представлена
X299 XPOWER GAMING
информация, которая поможет вам при сборке комьютера.
Для некоторых этапов сборки имеются видеоинструкции.
Для просмотра видео, необходимо открыть
соответствующую ссылку в веб-браузере на вашем телефоне
или планшете. Вы также можете выполнить переход по
ссылке, путем сканирования QR-кода.
I
Quick Start

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für MSI X299 XPOWER GAMING AC

  • Seite 1 Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy, um die URL zu öffnen. Présentation rapide Merci d’ avoir choisi la carte mère MSI X299 XPOWER GAMING ® Ce manuel fournit une rapide présentation avec des illustrations explicatives qui vous aideront à...
  • Seite 2 Installing a Processor/ Installation des Prozessors/ Installer un processeur/ Установка процессора https://youtu.be/ecdkLMmkya4 Quick Start...
  • Seite 10: Power On/ Einschalten/ Mettre Sous-Tension/ Включение Питания

    Power On/ Einschalten/ Mettre sous-tension/ Включение питания Quick Start...
  • Seite 71 Inhalt Sicherheitshinweis ....................3 Spezifikationen ...................... 4 Rückseite E/A ...................... 12 LAN Port LED Zustandstabelle ................12 Konfiguration der Audioanschlüsse ..............12 Realtek HD Audio Manager .................. 13 Antennen installieren ................... 15 Übersicht der Komponenten ................16 CPU Sockel ......................17 DIMM-Steckplätze ....................
  • Seite 72 Onboard-LEDs ..................... 41 EZ Debug LED ....................... 41 PCIe x16 Steckplatz LEDs ..................41 DIMM LEDs ......................41 XMP LED ....................... 41 Lüfter LEDs ......................42 Lüftergeschwindigkeitsanzeigen ................. 42 Multi-BIOS LEDs ....................42 JPWRLED1: Stromanschluss zur Demonstration des LED-Lichteffekts .... 42 Debug-Code-LED ....................
  • Seite 73: Sicherheitshinweis

    Sicherheitshinweis y Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. y Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht.
  • Seite 74: Spezifikationen

    Extreme Memory Profile (XMP) ® * Weitere Informationen zu kompatiblen Speicher finden Sie unter: www. msi.com ** Nähere Informationen hierzu finden Sie im Abschnitt der DIMM-Steckplätze. y 4x PCIe 3.0 x16-Steckplätze ƒ Unterstützung für x16/x0/x16/x8, x8/x8/x16/x8 Modi mit einer CPU die über 44-Lanes verfügt.* ƒ...
  • Seite 75: Aufbewahrung

    * Die M.2 Steckplätze und die SATA Anschlüsse teilen die dieselbe Bandbreite. Auf der Seite 28 finden Sie die M.2 & SATA Kombinationstabelle. ** Weitere Informationen finden Sie die Konfigurationsanleitung des Intel ® Optane Speicher auf der MSI Wesite. ™ ***Diese Funktion wird abhängig von der CPU unterstützt. Intel X299 Chipsatz ®...
  • Seite 76 Fortsetzung der vorherigen Seite y ASMedia ASM3142 Chipsatz ® ƒ 3x USB 3.1 Gen2 (SuperSpeed USB 10Gbps) Anschlüsse (1 Typ-A Anschluss and 1 Typ-C Anschluss an der rückseitigen Anschlussleiste, 1 Typ-C Anschluss steht durch die internen USB Anschluss zur Verfügung) y ASMedia ASM1074 Chipsatz ®...
  • Seite 77: Interne Anschlüsse

    Fortsetzung der vorherigen Seite y 1x 24-poliger ATX Stromanschluss y 1x 8-poliger ATX12V Stromanschluss y 1x 4-poliger ATX12V Stromanschluss y 1x 4-poliger ATX12V Flachstromanschluss* y 10x SATA 6Gb/s Anschlüsse y 2x USB 2.0 Anschlüsse (unterstützt zusätzliche 4 USB 2.0-Ports) y 2x USB 3.1 Gen1 Anschlüsse (unterstützt zusätzliche 4 USB 3.1 Gen1-Ports) y 1x USB 3.1 Gen2 Typ-C Anschluss y 1x 4-poliger CPU-Lüfter-Anschluss...
  • Seite 78 Fortsetzung der vorherigen Seite y 1x Clear CMOS Steckbrücke y 1x OC Retry Anschluss Steckbrücke y 1x OC Force Enter BIOS Anschluss y 1x Gehäusekontaktschalter y 1x Slow Mode Steckbrücke Debug LED y 1x 2-Digit Debug Code LED y Realtek ALC1220 Codec ®...
  • Seite 79 FAST BOOST y SUPER CHARGER y Nahimic Audio y XSplit Gamecaster V2 y SteelSeriesEngine 3 y WTFast y CPU-Z MSI GAMING y Intel Extreme Tuning Utility y Norton Internet Security Solution ™ y Google Chrome , Google Toolbar, Google Drive ™...
  • Seite 80: Besondere Funktionen

    Fortsetzung der vorherigen Seite y Audio ƒ Audio Boost 4 ƒ Nahimic 2 y Netzwerk ƒ GAMING LAN mit Gaming LAN Manager ƒ Dual LAN ƒ Intel WiFi y Speicherung ƒ Turbo U.2 ƒ Triple Turbo M.2 y Lüfter ƒ Pump-Lüfter ƒ...
  • Seite 81 Fortsetzung der vorherigen Seite y Leistung ƒ Multi GPU – SLI Technologie ƒ Multi GPU – CrossFire Technologie ƒ DDR4 Boost ƒ GAME Boost ƒ OC Engine ƒ Lightning USB ƒ Front Lightning USB ƒ USB Anschluss mit Typ A+C y Stabilität ƒ...
  • Seite 82: Rückseite E/A

    Rückseite E/A Wi-Fi Antennen- Audioanschlüsse USB 3.1 Gen1 anschlüsse PS/2 Clear CMOS BIOS USB 3.1 Gen2 Typ-C USB 2.0 FLASHBACK+ Optischer S/PDIF- Taste USB 3.1 Gen1 Ausgang USB 2.0/ USB 3.1 Gen2 Typ-A BIOS FLASHBACK+ Anschluss y Clear CMOS Taste - Schalten Sie den Computer aus. Halten Sie die Taste „Clear CMOS “...
  • Seite 83: Realtek Hd Audio Manager

    Realtek HD Audio Manager Nach der Installation des Realtek HD Audio-Treibers, wird das Symbol Realtek HD Audio Manager in der Taskleiste angezeigt. Klicken Sie doppelt auf dieses Symbol, um das Programm zu starten. Geräteauswahl Erweiterte Einstellungen Verbindungs- status Optimierungen Lautstärke Anschlüsse Profil y Geräteauswahl - Ermöglicht die Auswahl der Audio-Ausgangs Quelle.
  • Seite 84: Audiobuchsen Für Den Anschluss Von Einem Kopfhörer Und Mikrofon

    Audiobuchsen für den Anschluss von einem Kopfhörer und Mikrofon Audiobuchsen für Stereo-Lautsprecher AUDIO INPUT Audiobuchsen für 7,1 Kanal Anlage AUDIO INPUT Rear Front Side Center/ Subwoofer Rückseite E/A...
  • Seite 85: Antennen Installieren

    Antennen installieren 1. Schrauben Sie, wie gezeigt, die Antennen fest an die WiFi Antennenanschlüsse. 2. Positionieren Sie die Antennen so hoch wie möglich. Rückseite E/A...
  • Seite 86: Übersicht Der Komponenten

    Übersicht der Komponenten DIMMA2 DIMMD1 DIMMD2 DIMMA1 DIMMC1 DIMMB2 CPU_PWR1 DIMMC2 DIMMB1 CPU_PWR2 CPU Sockel CPU_FAN1 POWER RESET PLUS VRAID1 MINUS PUMP_FAN1 ATX_PWR1 SYS_FAN4 EXS_FAN4 JUSB5 SYS_FAN1 PCI_E1 JUSB4 M2_1 SATA▼1▲2 PCI_E2 SATA▼3▲4 M2_2 SATA▼5▲6 PCI_E3 SATA▼7▲8 M2_3 PCI_E4 SATA▼9▲10 U2_1 PCI_E5 JBAT1...
  • Seite 87: Cpu Sockel

    Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. MSI übernehmt keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren.
  • Seite 88: Dimm-Steckplätze

    DIMM-Steckplätze S/K LED : Die S/K LED zeigt an ob die installierte CPU 4-Kanal- oder 2-Kanal-Speicherarchitektur unterstützt. Rot = 8 DIMMs-Unterstützung (4-Kanal CPU-Architektur) Weiß = 4 DIMMs-Unterstützung (2-Kanal CPU-Architektur) B1B2A1A2 C2C1D2D1 Speichermodul-Installationsempfehlung (4-Kanal CPU-Architektur) Intel Core X-Serie CPU 1 DIMM 2 DIMMs 3 DIMMs 4 DIMMs...
  • Seite 89 DIMMD1 DIMMA1 DIMMA1 DIMMC1 DIMMC1 DIMMB1 DIMMB1 DIMMA2 DIMMD1 DIMMA2 DIMMD1 DIMMA1 DIMMA1 DIMMD2 DIMMB2 DIMMC1 DIMMC1 DIMMB1 DIMMB1 DIMMC2 DIMMC2 Wichtig Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer DIMMC1 zuerst. Stellen Sie im Dual-/ Triple-/ Quad-Kanal-Modus bitte sicher, dass Sie Module des gleichen Typs und identischer Speicherdichte in den DIMM Slots unterschiedlicher Kanäle verwenden.
  • Seite 90: Speichermodul-Installationsempfehlung (2-Kanal Cpu-Architektur)

    Speichermodul-Installationsempfehlung (2-Kanal CPU-Architektur) Intel Core X-Serie CPU 1 DIMM 2 DIMMs Unterstützt 2-Kanal Speicherarchitektur 3 DIMMs 4 DIMMs DIMMB1, B2, A1 und A2 sind nicht verfügbar DIMMD1 DIMMC1 DIMMC1 DIMMD1 DIMMD1 DIMMD2 DIMMC1 DIMMC1 DIMMC2 DIMMC2 Übersicht der Komponenten...
  • Seite 91: Pci_E1~6: Pcie Erweiterungssteckplätze

    PCI_E1~6: PCIe Erweiterungssteckplätze PCI_E1: PCIe 3.0 x16 (CPU Lanes) PCI_E2: PCIe 3.0 x8 (CPU Lanes) PCI_E3: PCIe 3.0 x16 (CPU Lanes) PCI_E4: PCIe 3.0 x1 (PCH Lanes) PCI_E5: PCIe 3.0 x8 (CPU Lanes) Tabelle der PCIe und M2_3 Bandbreiten Für eine 44-Lane CPU Graphikkarte Einzel 2-Wege...
  • Seite 92: Mehrere Grafikkarten Einbauempfehlung

    Mehrere Grafikkarten Einbauempfehlung Für eine 44-Lane & eine 28-Lane CPU PCI_E1 PCI_E1 PCI_E3 Für eine 44-Lane CPU Für eine 28-Lane CPU PCI_E1 PCI_E3 PCI_E1 PCI_E5 PCI_E2 PCI_E3 Für eine 44-Lane CPU Wichtig Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen Grafikkarten-Stabilisator (Graphics Card Bolster) der das Gewicht trägt und eine Verformung des...
  • Seite 93 Wichtig Für die Installation einer einzelnen PCIe x16 Erweiterungskarte mit optimaler Leistung, empfehlen wir den PCI_E1 Steckplatz zu verwenden. Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder entfernen.
  • Seite 94: U2_1: U.2 Anschluss

    U2_1: U.2 Anschluss Dieser Anschluss ist ein U.2 Schnittstellenmodul. Pro Anschluss kann ein PCIe 3.0 x4 NVMe Speichergerät angeschlossen werden. Video-Demonstration Eine anschauliche Darstellung zur Installation einer U.2 SSD finden Sie im Video: http://youtu.be/KgFvKDxymvw Installation einer U.2 SSD 1. Schließen Sie das U.2-Kabel an die U.2- Steckverbindung des Motherboards an.
  • Seite 95: M2_1~3: M.2 Steckplätze (Key M)

    M2_1~3: M.2 Steckplätze (Key M) Wichtig Intel RST unterstützt nur PCIe M.2 SSD mit UEFI ROM. ® Intel Optane Technik unterstützt die M2_1, M2_2 ® ™ Steckplätze. Der M2_3 Steckplatz unterstützt nur die PCIe 3.0 -Schnittstelle. M2_1 M2_2 Video-Demonstration M2_3 Eine anschauliche Darstellung zur Installation eines M.2 Moduls finden Sie im Video: http://youtu.be/JCTFABytrYA...
  • Seite 96 M.2-Abdeckung FROZR verwenden Wir setzen eine M.2-Abdeckung FROZR auf dem M2_1-Steckplätz ein, um die Abwärme der Module effizient abführen zu können. Bevor Sie das M.2-Modul erstmals installieren, sollten Sie die unten Schritte ausführen: 1. Schieben Sie den Verschluss der M.2-Abdeckung FROZR in Richtung der Rückseite.
  • Seite 97: Installation Der M.2 Xpander-Z Karte

    Installation der M.2 Xpander-Z Karte Die M.2 Xpander-Z Karte bietet zwei M.2 Key-M Steckplätze. To install the M.2 Xpander-Z card: 1. Entfernen Sie die Schrauben der beiden M.2-Abdeckungen. 2. Heben Sie jeweils die M.2-Abdeckung an und entfernen Sie die Schutzfolie und den runden Gummi von den thermischen Klebepads.
  • Seite 98: Sata1~10: Sata 6Gb/S Anschlüsse

    SATA1~10: SATA 6Gb/s Anschlüsse Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden. SATA2 SATA1 SATA4 SATA3 SATA6 SATA5 SATA8 SATA7 SATA10 SATA9 Wichtig Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die Folge sein.
  • Seite 99: Steckplätze Mit Beispielen Zu Den Verschiedenen Kombinationsmöglichkeiten

    M.2 Steckplätze mit Beispielen zu den verschiedenen Kombinationsmöglichkeiten 1xM.2 PCIe SSD + 10xSATA HDDs 2xM.2 PCIe SSDs + 6xSATA HDDs M.2 PCIe M.2 PCIe M.2 PCIe 1xM.2 PCIe SSD + 1xM.2 SATA SSD 2xM.2 PCIe SSDs + 4xSATA HDDs + + 9xSATA HDDs 1xPCI_E4 Gerät M.2 PCIe...
  • Seite 100: Oc1: Game Boost Drehschalter

    OC1: GAME BOOST Drehschalter Mit diesem Drehschalter können Sie eine Stufe von Number 0 (Standard) zu Number 11 (Extremwert) auswählen, um die Prozessoren zu übertaken. Die Spannung und Frequenz des CPUs wird dementsprechend automatisch angepasst, nachdem Sie Ihren Computer einschalten. GAME BOOST Drehschalter GAME BOOST Drehschalter verwenden Zum Einrichten des GAME BOOST Drehschalters befolgen Sie folgende Schritte:...
  • Seite 101: Oc_Rt1: Oc Retry Steckbrücke

    Sie können auch die GAME-Boost-Funktion im BIOS-Setup oder mit der MSI COMMAND CENTER-Software steuern. Nach Aktivierung der GAME BOOST Funktion lassen Sie die Einstellungen im BIOS > OC Menü unverändert, um die Performance zu optimieren und die Stabilität des System zu verbessern.
  • Seite 102: Cpu_Pwr1~2, Atx_Pwr1, Jpwr1: Stromanschlüsse

    CPU_PWR1~2, ATX_PWR1, JPWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. CPU_PWR1 Ground +12V Ground +12V Ground +12V Ground +12V CPU_PWR2 Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V...
  • Seite 103: Jusb1~2: Usb 2.0 Anschlüsse

    Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen. Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren Sie bitte die MSI SUPER CHARGER Software. ® JUSB3~4: USB 3.1 Gen1 Anschlüsse Mit diesen Anschlüssen können Sie die USB 3.1 Gen1 Anschlüsse auf dem Frontpanel...
  • Seite 104: Jusb5: Usb 3.1 Gen2 Typ-C Anschluss

    SUPER ® ® CHARGER Anwendung installieren, um den Lademodus EIN/AUSZUSCHALTEN. Video-Demonstration In diesem Video erfahren Sie, wie das MSI Super Charger funktioniert. http://youtu.be/FCyvjr5NbOw Wichtig Wenn der Lademodus aktiviert ist, können Sie keine Daten über die Ladebuchse synchronisieren. JUSB5: USB 3.1 Gen2 Typ-C Anschluss Mit diesem Anschluss können Sie den USB 3.1 Gen2 Typ-C Anschluss auf dem...
  • Seite 105: Lüfter

    CPU_FAN1, PUMP_FAN1, SYS_FAN1~4, EXS_FAN1~4: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung.
  • Seite 106: Jaud1: Audioanschluss Des Frontpanels

    JAUD1: Audioanschluss des Frontpanels Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels. MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden. Normal Löse den Gehäuseeingriff aus...
  • Seite 107: Jtpm1: Tpm Anschluss

    JTPM1: TPM Anschluss Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch. LPC Clock 3V Standby power LPC Reset 3.3V Power LPC address & data pin0 Serial IRQ LPC address &...
  • Seite 108: Bios_Sw1: Multi-Bios Schalter

    Sie die folgenden Schritte ausführen, um das BIOS wiederherzustellen. Vor Wiederherstellung laden Sie bitte die neueste BIOS-Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter. Und speichern Sie die BIOS-Datei im Root-Verzeichnis des USB-Flash-Speichers. 1. Schalten Sie den Computer aus.
  • Seite 109: Power1, Reset1: Power-Taste, Reset-Taste

    POWER1, RESET1: Power-Taste, Reset-Taste Mit dieser Power-Taste können Sie den Computer einschalten. Mit der Reset-Taste können Sie den Computer zurücksetzen. Reset-Taste Power-Taste Plus, Minus Tasten: BCLK-Ratio Tasten Mit diesen Tasten können Sie die CPU BCLK (Grundtaktfrequenz) oder den Takt zu erhöhen bzw.
  • Seite 110: Vraid1: Virtual Raid Auf Dem Cpu Anschluss

    LED-Streifens maximal 2 Meter betragen darf um eine Verdunkelung der LED zu verhindern. Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie die RGB-LED-Streifen ein- und ausbauen. Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. Übersicht der Komponenten...
  • Seite 111: Onboard-Leds

    Onboard-LEDs EZ Debug LED Diese LEDs zeigen den Debug-Status des Motherboards an. CPU - CPU wird nicht erkannt oder ist fehlerhaft. DRAM - DRAM wird nicht erkannt oder ist fehlerhaft. VGA - GPU wird nicht erkannt oder ist fehlerhaft. BOOT - Boot-Gerät wird nicht erkannt oder ist fehlerhaft.
  • Seite 112: Lüfter Leds

    Lüfter LEDs Die LEDs zeigen den Lüftersteuerungsmodus an. CPU_FAN1 LED Lüftersteuerungs- LED-Farbe modus PUMP_FAN1 LED SYS_FAN4 LED PWM Modus EXS_FAN4 LED Grün DC Modus SYS_FAN1 LED EXS_FAN1 LED EXS_FAN2 LED EXS_FAN3 LED SYS_FAN2 LED SYS_FAN3 LED Lüftergeschwindigkeitsanzeigen Es existieren Ventilatorgeschwindigkeitsanzeigen am Chipsatz-Kühlkörper und der Platinenrückseite.
  • Seite 113: Debug-Code-Led

    Debug-Code-LED Die Debug-Code-LED-Anzeige zeigt den Fortschritt und das Fehlercode während und nach dem POST-Vorgang an. Einzelheiten entnehmen Sie bitte der Debug-Code LED- Tabelle. Debug-Code-LED Hexadezimalzeichen Hexadezimal 0 1 2 3 4 5 6 7 8 9 A B C D E F Debug-Code LED-Anzeige Boot-Phasen...
  • Seite 114 Speicher-Initialisierung. Serial Presence Reset-PPI ist nicht verfügbar Detect (SPD) liest die Daten aus Reserviert für zukünftige AMI- 5C - 5F Speicher-Initialisierung. Speicher Fehlercodes -Erfassung DXE-Fortschritt-Codes Speicher-Initialisierung. Programmierung des Speicher-Timings DXE Core wird gestartet Speicher-Initialisierung. Konfiguration NVRAM-Initialisierung des Speichers Installation des PCH Runtime Services Speicher-Initialisierung (sonstige) CPU DXE-Initialisierung wird gestartet Speicher ist installiert...
  • Seite 115: Wiederherstellung Fortschritt-Codes

    Beginn der Einstellung Boot-Skript-Fehler bei der S3- Wiederaufnehmen Warten auf Eingabe S3 OS Ruhezustand-Fehler Bereit für Boot-Event Reserviert für zukünftige AMI- Legacy Boot Event EC - EF Fehlercodes Beendet das Boot-Services-Event Laufzeit stellt virtuelle MAP Start-Adresse Wiederherstellung Fortschritt- Codes Laufzeit stellt virtuelle MAP End-Adresse Wiederherstellung ausgelöst durch die Firmware (Auto recovery) Legacy Option ROM Initialisierung...
  • Seite 116: Aktualisierung Der Led-Firmware

    Die Aktualisierung der LED-Firmware kann zur Verbesserung der Leuchteffekte beitragen. LED-Firmware-Aktualisierungsschritte: 1. Installieren und starten Sie „MSI LIVE UPDATE 6 “ . 2. Wählen Sie BIOS Update aus. 3. Klicken Sie auf die Scan Taste. Wenn die LED-Firmware veraltet ist, erscheint die neue Softwareversion in der Liste.
  • Seite 117: Bios-Setup

    Während des BOOT-Vorgangs drücken Sie die Taste ENTF, wenn die Meldung Press DEL key to enter Setup Menu, F11 to enter Boot Menu erscheint. y Verwenden Sie die MSI FAST BOOT Anwendung. Klicken Sie die GO2BIOS-Taste und drücken Sie OK. Das System startet neu und geht direkt ins BIOS.
  • Seite 118: Reset Des Bios

    Before updating: Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter und speichern Sie die BIOS-Datei auf USB-Flash- Laufwerk. BIOS-Aktualisierungsschritte: 1. Drücken Sie während des POST-Vorgangs die Taste (Entf), um das BIOS zu öffnen.
  • Seite 119 Aktualisierung des BIOS mit BIOS FLASHBACK+ Vorbereitung: Laden Sie bitte die neueste BIOS Version, die das Modell des Motherboards entspricht, von der offiziellen MSI Website und benennen die BIOS-Datei im MSI.ROM um. Und speichern Sie die MSI.ROM-Datei im Root-Verzeichnis des USB-Flash-Speichers. Wichtig Nur USB-Flashlaufwerke im FAT32-Format unterstützen einen BIOS-Update per BIOS...
  • Seite 120: Ez Modus

    EZ Modus Im EZ-Modus können Sie die Grundinformationen des Systems einsehen und grundlegende Einstellungen konfigurieren. Um sich die erweiterten BIOS- Einstellungen anzeigen zu lassen, aktivieren Sie bitte den Erweiterten Modus durch Drücken des Setup Modus Schalter oder der Funktionstaste F7. XMP Schalter Setup Modus Schalter Screenshot...
  • Seite 121 Datum. y Boot-Geräte Prioritätsleiste - Sie können die Gerätesymbole verschieben, um die Startreihenfolge zu ändern. Die Bootreihenfolge sind mit “hoch” (links) bis “niedrig” (rechts) bezeichnet. y Informationsanzeige - Klicken Sie auf die Schaltfläche CPU, Memory, Storage, Fan Info und Help auf der linken Seite, um die jeweiligen Informationen anzuzeigen. y Funktionstasten - Aktivieren oder deaktivieren Sie LAN Option ROM, M.2/Optane Genie, Hardcore Mode, AHCI, RAID, CPU Fan Fail Warning Control und BIOS Log Review durch Anklicken der zugehörigen Schaltfläche.
  • Seite 122: Erweiterter Modus

    Erweiterter Modus Drücken Sie den Setup Modus Schalter oder die Funkionstaste F7, um zwischen dem EZ-Modus und Erweiterten-Modus im BIOS-Setup zu wechseln. XMP Schalter Setup Modus Schalter Screenshot Suchen Sprache System- information GAME BOOST Schalter Bootgeräte- Prioritätsleiste BIOS-Menü BIOS-Menü -Auswahl -Auswahl Menüanzeige y GAME BOOST Schalter/ XMP Schalter/ Setup Modus Schalter/ Screenshot/...
  • Seite 123: Oc Menü

    OC Menü In diesem Menü können Benutzer das BIOS anpassen und das Mainboard übertakten. Bitte führen Sie nur Änderungen durch, wenn Sie sich über das Ergebnis im Klaren sind. Sie sollten Erfahrung beim Übertakten haben, da Sie sonst das Motherboard oder Komponenten des Systems beschädigen können.
  • Seite 124 Zeigt die eingestellte Frequenz der CPU an. Es handelt sich um eine Anzeige – Änderungen sind nicht möglich. f CPU Ratio Mode [Dynamic Mode]* Wählen Sie den Betriebsmodus des CPU-Multiplikators. Diese Option wird angezeigt, wenn Sie den CPU-Multiplikator manuell einstellen. [Fixed Mode] Legt den CPU-Multiplikator fest.
  • Seite 125 f Extreme Memory Profile (X.M.P.) [Disabled] Extreme Memory Profile (XMP) basieren auf Zertifizierungen für Speichermodule aus dem PC-Bereich. Aktivieren Sie die Funktion XMP oder wählen Sie ein Profil des Speichermoduls zum Übertakten aus. Diese Option steht zur Verfügung, wenn die installierten Speichermodule die XMP Technik unterstützen.
  • Seite 126 fDynamic Frequency Search Mode [Once] Legt den Suchmodus der dynamischen BCLK fest. Dieser Punkt wird aktiviert, wenn Dynamic Frequency Search aktiviert ist. [Once] CPU BLCK-Optimierung nur einmal durchführen beim nächsten Start. [Each Power On] Laufen immer CPU BCLK-Optimierung bei jedem Starten. fDynamic Frequency Search Step (MHz) [Auto] Setzt die erhöhte Wert für die dynamische BCLK-Übertaktung.
  • Seite 127 f Advanced DRAM Configuration Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Der Anwender kann die Speicher-Timing für jeden Kanal des Speichers einstellen. Das System könnte nach dem Ändern der Speicher-Timings instabil werden oder nicht mehr booten. Wenn Instabilität auftritt, löschen Sie bitte die CMOS-Daten und stellen Sie die Standardeinstellungen wieder her.
  • Seite 128 f CPU Specifications Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Untermenü zeigt die Informationen der installierten CPU an. Zu diesen Informationen gelangen Sie, indem Sie die Taste [F4] drücken. Nur Anzeige. fCPU Technology Support Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Untermenü...
  • Seite 129 fHardware Prefetcher [Enabled] Aktivieren oder deaktivieren Sie das Hardware Prefetcher (MLC Streamer prefetcher). [Enabled] Der CPU Hardware Prefetcher kann frühzeitig Daten und Anweisungen aus dem Speicher in den L2-Cache aden um die Cache-Latency Zeiten zu reduzieren. [Disabled] Deaktiviert den Hardware Prefetcher. fAdjacent Cache Line Prefetch [Enabled] Aktiviert oder deaktiviert den CPU Hardware Prefetcher (MLC Spatial prefetcher).
  • Seite 130 fLong Duration Power Limit (W) [Auto] Hier stellen Sie die TDP Leistungsgrenze für die CPU in Turbo Boost Modus ein. fLong Duration Maintained (s) [Auto] Hier stellen Sie den Zeitraum (ms) für die TDP Leistungsgrenze (W) ein. fShort Duration Power Limit (W) [Auto] Hier stellen Sie die TDP Leistungsgrenze für CPU in Turbo Boost Modus ein.
  • Seite 131: Softwarebeschreibung

    ® Installation von Treibern 1. Starten Sie Ihren Computer mit Windows ® 2. Legen Sie die MSI Treiber Disk in das optisches Laufwerk. ® 3. Der Installer wird automatisch erscheint und findet und finden Sie die benötigten Treiber in die Liste.
