Enders POLO 2.0 Aufbau, Sicherheit, Bedienung
Terrassenheizung gas
Vorschau ausblenden
Andere Handbücher für POLO 2.0:
- Aufbau-/bedienungsanleitung (48 Seiten) ,
- Montage- und gebrauchsanleitung (44 Seiten) ,
- Gebrauchsanleitung (24 Seiten)
Verwandte Anleitungen für Enders POLO 2.0
Inhaltszusammenfassung für Enders POLO 2.0

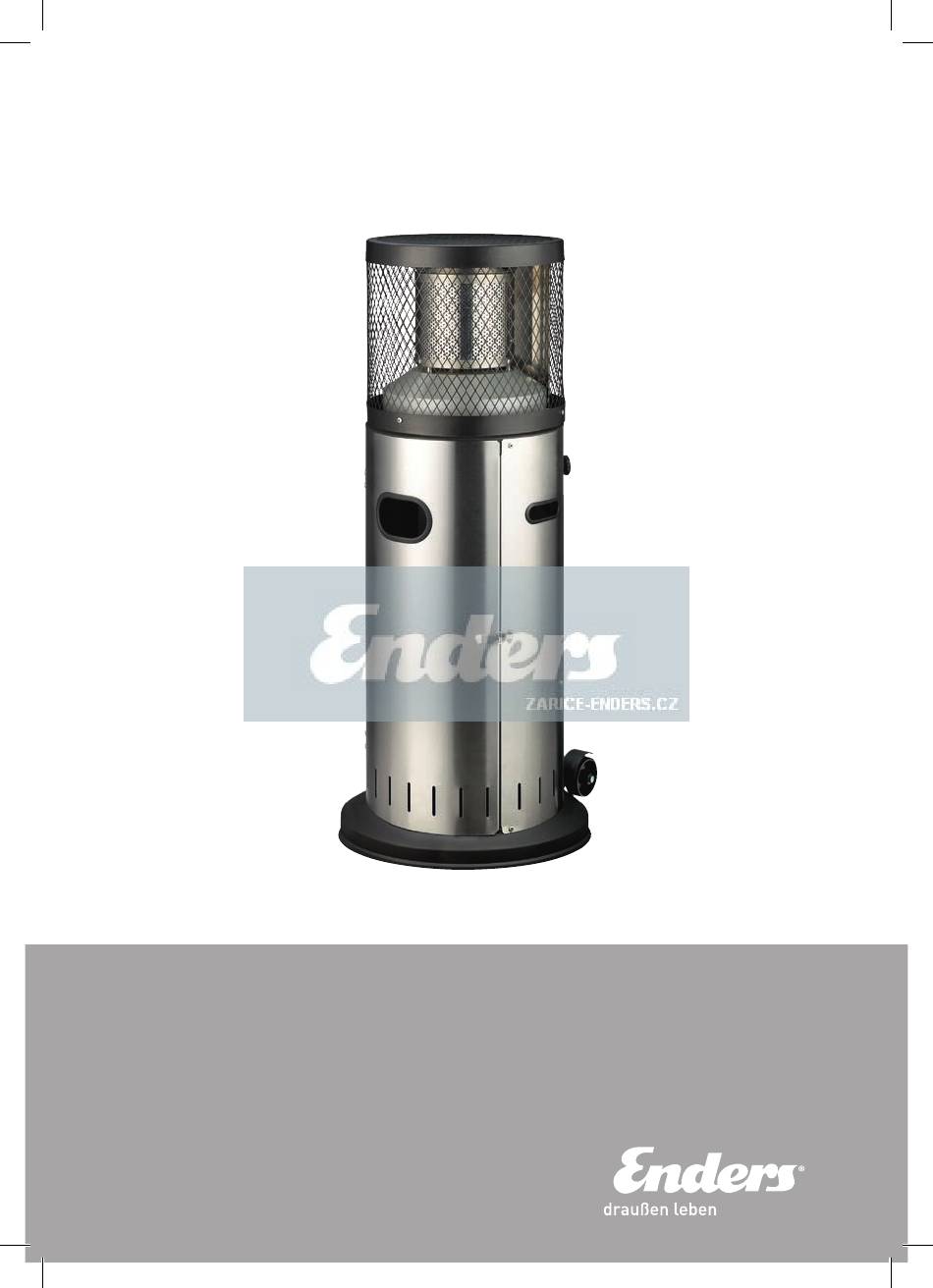

- Seite 1 POLO 2.0 TERRASSENHEIZUNG GAS Art. Nr.: 5460 Aufbau • Sicherheit • Bedienung www.enders-colsman.de...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Aufbau- und Bedienungsanleitung Seiten Was Sie benötigen Wichtige Hinweise zur Sicherheit 3 - 4 III. Anschluss des Gerätes an die Gasflasche 4 - 5 Gewerblicher Einsatz Inbetriebnahme und Gebrauch Ausschalten VII. Aufbewahrungshinweise VIII. Umwelthinweis und Entsorgungsmaßnahmen Störung und Abhilfe Technische Daten Garantie XII. -
Seite 3: Wichtige Hinweise Zur Sicherheit
POLO 2.0 Art. Nr.: 5460 II. Wichtige Hinweise zur Sicherheit ACHTUNG: Nur im Freien oder gut belüfteten Räumen verwenden. (Bei einem gut belüftetem Raum müssen mindestens 25% der Umschließungsfläche offen sein. Die Umschließungsfläche ist die Sum- me aller Wandflächen.) Entsprechend den geltenden Vorschriften muss das Gerät installiert und die Flüssiggasflasche gelagert werden. Bestimmungsgemäßer Gebrauch Der Terrassenheizer darf nur zu Heizzwecken verwendet werden. -
Seite 4: Anschluss Des Gerätes An Die Gasflasche
DEUTSCH Der Terrassenheizer darf nur über einen zwischengeschalteten Druckregler mit einem zulässigen Ausgangsdruck, (siehe Geräteschild und werkseitige Einstellung), betrieben werden. Nach der Montage sind alle Verbindungsstellen auf Dichtheit zu kontrollieren. Hierzu ist ein schaumbildendes Mittel (z.B. Gas- Control- Spray oder Seifenlauge) zu verwenden. - Seite 5 POLO 2.0 Art. Nr.: 5460 DIN-DVGW-anerkannte 40 cm lange Schlauchleitung (beiliegend) anerkanntes Lecksuchspray oder schaumbildendes Mittel (z.B. Gas-Control-Spray oder Seifenlauge). Abbildung 2 Überwurfmutter Flaschenventil Flaschenventilgewinde Schlauch Ausgangsgewinde Druckregler Anschluss Gasflasche: ACHTUNG: Der Betrieb ohne den beliegenden Gasdruckregler (oder einer baugleichen Art) ist nicht zulässig. Angaben zum länderpezifischen Gas- druckregler entnehmen Sie dem Typenschild. Beachten Sie hierzu auch die beiliegende Bedienungsanleitung des Gasdruckreglers.
-
Seite 6: Gewerblicher Einsatz
DEUTSCH IV. Gewerblicher Einsatz ACHTUNG: Gemäß BGV D34 (VBG 21) sind bei gewerblichem Einsatz (z. B. auf Jahrmärkten) eine Schlauchbruchsicherung nach DIN 30 693 „Schlauchbruchsicherungen für Flüssiggasanlagen“ und ein Sicherheitsdruckregler mit Überdrucksicherung einzusetzen. Liegt dem Gerät ein Spezialdruckregler (K) und eine separate Schlauchbruchsicherung (J) bei, so ist dieser für den gewerb- lichen Einsatz konzipiert. Beachten Sie die separate Montage- anleitung für Druckregler und Schlauchbruchsicherung!! Liegt dem Gerät ein Standarddruckregler (L) ohne separate Schlauchbruchsicherung bei, so ist dieser für den privaten... -
Seite 7: Ausschalten
POLO 2.0 Art. Nr.: 5460 VI. Ausschalten 1. Zum Ausstellen des Gerätes schließen Sie das Flaschenventil (B). VII. Aufbewahrungshinweise Schalten Sie den Terrassenheizer aus (siehe Punkt VI. auf Seite 7) und lassen Ihn abkühlen. Schließen Sie das Flaschenventil der Gasflasche. Entfernen Sie den Druckregler mit dem Gasschlauch von der Gasflasche, indem Sie die Überwurfmut-... -
Seite 8: Technische Daten
Sollte Ihr Produkt trotz unserer Qualitätskontrollen einmal einen Defekt aufweisen, dann bringen Sie ihn bitte NICHT zurück zum Einzelhändler, sondern setzen Sie sich direkt mit Enders in Verbindung. So können wir eine schnelle Reklamationsbe- arbeitung gewährleisten. SERVICE NUMMER: 02392 978231 XII. -
Seite 9: Lieferumfang
POLO 2.0 Art. Nr.: 5460 XIV. Lieferumfang Entfernen Sie zuerst die Schutzfolie (sofern vorhanden) von den Blechteilen. draußen leben... -
Seite 10: Die Einzelnen Aufbauschritte
DEUTSCH... - Seite 11 POLO 2.0 Art. Nr.: 5460 draußen leben...
- Seite 12 DEUTSCH weiche Unterlage...
- Seite 13 POLO 2.0 Art. Nr.: 5460 draußen leben...
- Seite 14 DEUTSCH...
- Seite 15 POLO 2.0 Art. Nr.: 5460 Hitzeschild oben. Hitzeschild mittig. Hitzeschild unten. ACHTUNG: Hitzeschild nur im kalten Zustand versenken. draußen leben...
- Seite 16 Enders Colsman AG Brauck 1 58791 Werdohl Telefon: +49 (0)2392 97 82 - 30 Telefax: +49 (0)2392 97 82 - 70 E-Mail: service@enders-colsman.de Stand 16.09.2011 www.enders-colsman.de...
