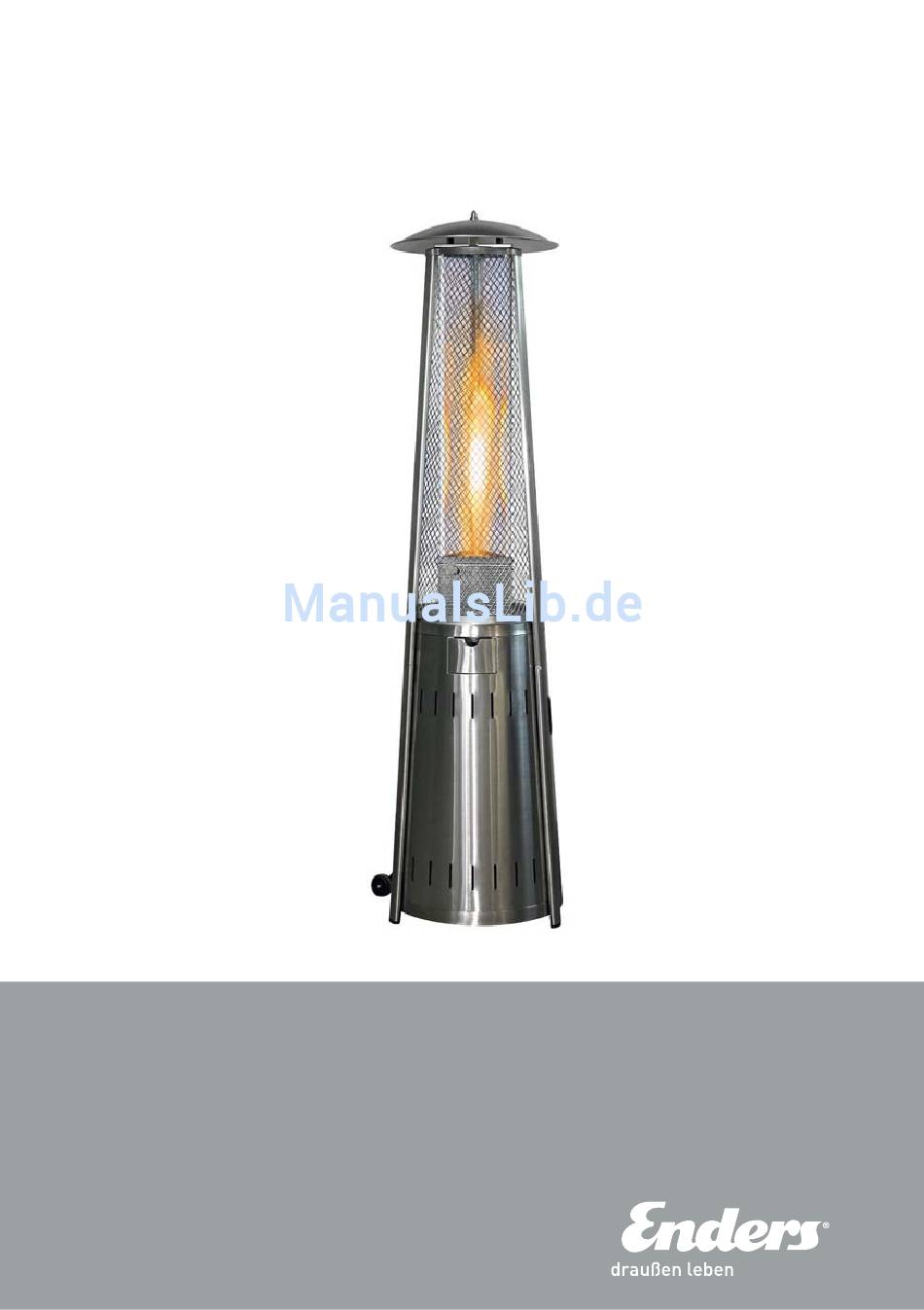

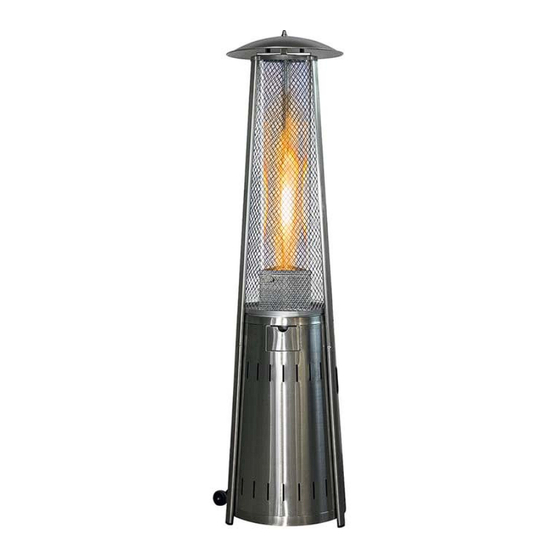

- Seite 1 RONDO PYRAMIDEN-TERRASSENHEIZER Aufbau- und Bedienungsanleitung www.enders-draussen-leben...
- Seite 2 Aufbau- und Bedienungsanleitung Was Sie benötigen Seite 2 Wichtige Hinweise zur Sicherheit Seite 3 – 8 III. Installation Seite 9 IV. Bedienung Seite 9 Inbetriebnahme und Gebrauch Seite 10 VI. Gewerblicher Einsatz Seite 11 VII. Wartung und Lagerung Seite 12 –13 VIII.
- Seite 3 RONDO 5597 I. Was Sie benötigen: Die Anleitung ist für zukünftige Fälle aufzubewahren. Bevor Sie Ihren Terrassenheizer in Betrieb nehmen, lesen Sie die Bedienungsanleitung sorgfältig durch. Beachten Sie insbesondere die Sicher- heitshinweise. Material und Verarbeitung sind so ausgewählt, dass bei bestim- mungsgemäßem Gebrauch Funktionsstörungen ausgeschlossen sind.
-
Seite 4: Vorsichtsmassnahmen
II. ACHTUNG BEI NICHTBEACHTUNG DER MONTAGEANLEITUNG KÖNNEN GEFÄHRLICHE BRÄNDE ODER EXPLOSIONEN ENTSTEHEN. Der Verbraucher trägt die Verantwortung für die ordnungsgemäße Montage, Installation und Wartung des Terrassenstrahlers. Die Nichteinhaltung dieser Montageanleitung kann zu Personen- und/oder Sachschäden führen. VORSICHTSMASSNAHMEN Prüfen Sie vor jeder Nutzung die Dichtung sämtlicher Anschlüsse Verwenden Sie für diese Prüfung niemals ein Streichholz oder eine offene Flamme Lagern oder verwenden Sie kein Benzin oder andere brennbaren Dämpfe und... - Seite 5 RONDO 5597 ACHTUNG: 1) Nur für die Verwendung im Freien oder in ausreichend belüfteten Bereichen 2) Bei einem gut belüftetem Raum müssen mindestens 25% der Umschließungsfläche offen sein. 3) Die Umschließungsfläche ist die Summe aller Wandflächen. Abb.1). Decke Strahler nicht in einer explosionsfähigen Atmosphäre verwenden.
- Seite 6 Den Strahler nicht bei Regen verwenden und sorgfältig darauf achten, dass keine Flüssigkeitsspritzer auf die Glasröhre gelangen, wenn der Strahler in Betrieb ist. Kinder vom Strahler fern halten und immer darauf achten, den Strahler nicht umzustoßen, da ansonsten die Glasröhre brechen und Verletzungen verur- sachen kann.
-
Seite 7: Zu Ihrer Sicherheit
RONDO 5597 Brennbare Materialien wie Benzin oder andere brennbaren Dämpfe oder Flüssigkeiten dürfen nicht im Bereich des Strahlers aufbewahrt werden. Nicht die Öffnungen für die Verbrennungsluft und Belüftung blockieren. Belüftungslöcher des Zylindergehäuses nicht blockieren. Belüftungsöffnung des Flaschengehäuses frei von Schmutz halten. Mindestens einmal im Jahr sollte das Gerät auf Spinnen, Spinnennetze oder andere... - Seite 8 einheit muss per Sichtkontrolle vor der Verwendung des Strahlers überprüft werden. Wenn starker Abrieb oder Verschleiß zu erkennen ist oder der Schlauch eingeschnitten wurde, muss er vor der Verwendung des Strahlers ersetzt wer- den. Eine Ersatzschlaucheinheit kann vom Hersteller bezogen werden. Verwenden Sie KEINE anderen Druckregler oder Schlaucheinheiten als die mit dem Gerät mitgelieferten oder von Ihrem Gasversorger bereitgestellten.
-
Seite 9: Installation
RONDO 5597 III. INSTALLATION WICHTIGE SICHERHEITSHINWEISE: DIESES GERÄT DARF NUR IM FREIEN VERWENDEN WERDEN. 1. Dieses Gerät darf nicht im Innenbereich, in Garagen oder anderen geschlossenen Räumen installiert oder verwendet werden. 2. Legen Sie KEINE Gegenstände auf oder an dieses Gerät. - Seite 10 Der für diesen Strahler verwendete Schlauch muss den Standard EN 1763-1:2001 erfüllen. Der Schlauch darf nicht länger als 1,5 Meter sein. ACHTUNG: Niemals den Strahler bei Regen verwenden. Die Glasröhre könnte brechen,wenn sie in Kontakt mit Wasser kommt. Den Strahler immer AUSSCHALTEN, wenn es zu regnen beginnt. Im laufenden Betrieb niemals Flüssigkeiten auf die Glasröhre spritzen.
-
Seite 11: Anzünden Mit Einem Streichholz
RONDO 5597 ANZÜNDEN MIT EINEM STREICHHOLZ VI. GEWERBLICHER EINSATZ ACHTUNG: Gemäß BGV D34 (VBG 21) sind bei gewerblichem Einsatz (z. B. auf Jahrmärkten) eine Schlauchbruchsicherung nach DIN 30 693 „Schlauchbruchsicherungen für Flüssiggasanlagen“ und ein Sicherheitsdruckregler mit Überdrucksicherung einzusetzen. draußen leben... -
Seite 12: Wartung/Lagerung
VII. WARTUNG/LAGERUNG HINWEIS: WICHTIG ALLE MODELLE – OBERE UND UNTERE SCHUTZVORRICHTUNGEN DIE SCHUTZVORRICHTUNGEN BESTEHEN AUS EDELSTAHL, SOLLTEN ABER REGELMÄSSIG MIT EINEM HOCHWERTIGEN EDELSTAHLREINIGER GEREINIGT ODER POLIERT WERDEN (ALLE ZWEI MONATE), UM VERFÄRBUNGEN ZU VER- MEIDEN. MODELLE MIT EDELSTAHLSEITEN- UND VORDERBLENDEN DIE BLENDEN BESTEHEN AUS EDELSTAHL, SOLLTEN ABER REGELMÄSSIG MIT EINEM HOCHWERTIGEN EDELSTAHLREINIGER GEREINIGT ODER POLIERT WERDEN (ALLE ZWEI MONATE), UM VERFÄRBUNGEN ZU VERMEIDEN. - Seite 13 RONDO 5597 Spinnen und Insekten können sich im Brenner oder in den Öffnungen einnisten. Dieser gefährliche Umstand kann den Strahler beschädigen und für die weitere Verwendung zu unsicher machen. Reinigen Sie die Brennerlöcher mithilfe eines strapazierfähigen Rohrreinigers.Druckluft kann ggf. bei der Beseitigung kleinerer Schmutzpartikel helfen.
-
Seite 14: Technische Spezifikationen
Sollte Ihr Produkt trotz unserer Qualitätskontrollen einmal einen Defekt aufwei- sen, dann bringen Sie ihn bitte NICHT zurück zum Einzelhändler, sondern setzen Sie sich direkt mit Enders in Verbindung. So können wir eine schnelle Reklama- tionsbearbeitung gewährleisten. SERVICE NUMMER: 02392 978231 X. -
Seite 15: Fehlerbehebung
RONDO 5597 XII. FEHLERBEHEBUNG Problem MÖGLICHE URSACHE LÖSUNG Gasventil steht auf AUS Gasventil auf AN stellen sich nicht Öffnung blockiert reinigen oder ersetzen Luft im Versorgungssystem Luft aus den Leitungen lassen Getrennter Anschluss Alle Anschlüsse prüfen Schmutz entfernen nicht an... - Seite 16 XIII. TEILELISTE Name Menge Glas + Gitter Glas Adiabatische Platte Kuppel Sockel Haltewinkel Säulenverkleidung 1 Säulenverkleidung 2 Tür...
- Seite 17 RONDO 5597 Name Menge Hutmutter ST3.5*10 Blechschrauben M6x15 Schrauben M4x10 Schrauben ST3.5*8 Blechschrauben draußen leben...
-
Seite 18: Montage
XIV. MONTAGE... - Seite 19 RONDO 5597 draußen leben...
- Seite 21 RONDO 5597 draußen leben...
- Seite 23 RONDO 5597 draußen leben...
- Seite 24 RONDO PYRAMIDEN-TERRASSENHEIZER ENDERS Colsman AG Brauck 1 D-58791 Werdohl-Kleinhammer Telefon: (0049)-(0) 23 92-97 82 31 Telefax: (0049)-(0) 23 92-97 82 70 E-mail: info@enders-colsman.de Stand: Mai 2012 www.enders-draussen-leben...
