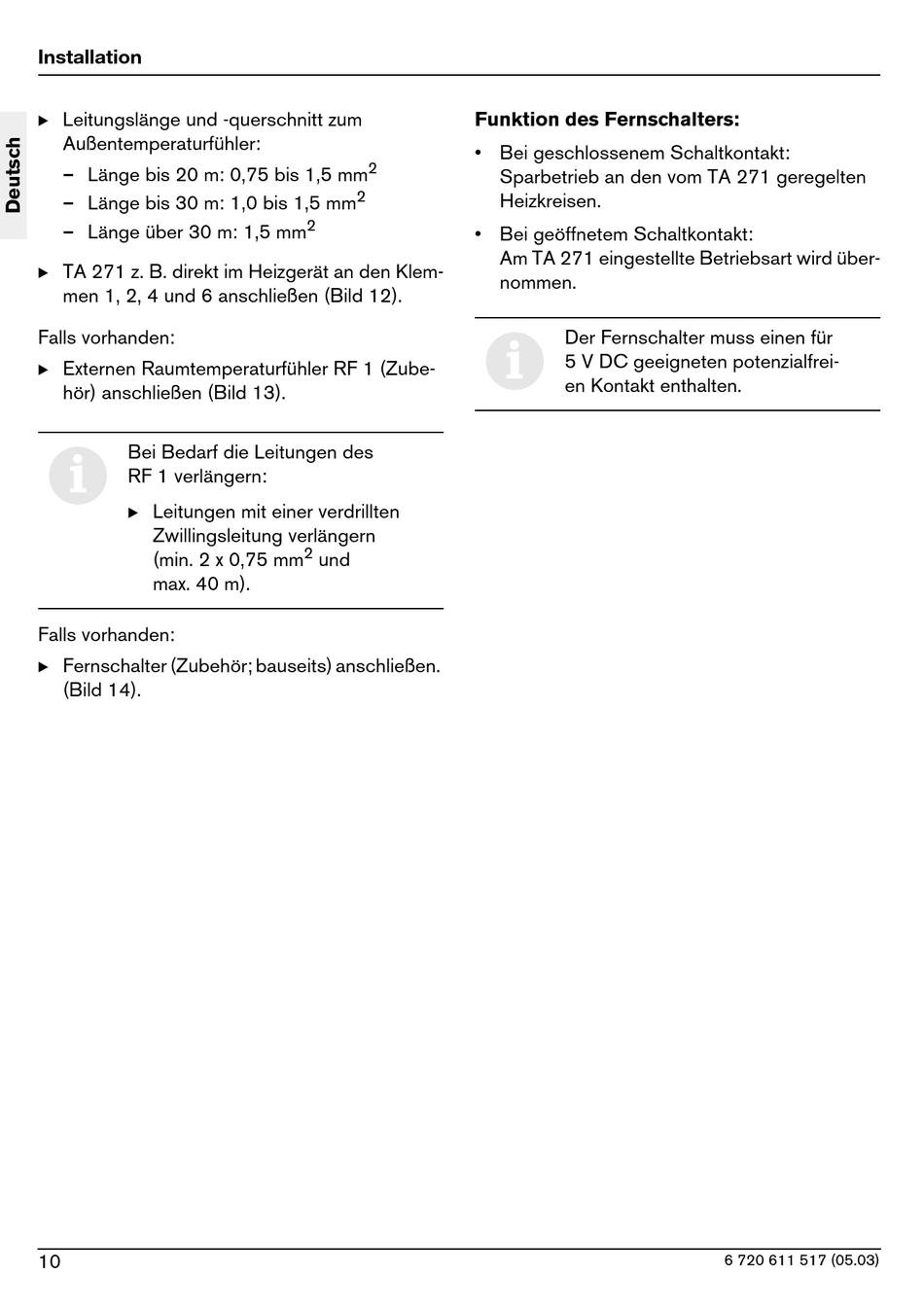

Junkers TA 271 Handbuch Seite 10

Installation
B Leitungslänge und -querschnitt zum
Außentemperaturfühler:
– Länge bis 20 m: 0,75 bis 1,5 mm
– Länge bis 30 m: 1,0 bis 1,5 mm
– Länge über 30 m: 1,5 mm
B TA 271 z. B. direkt im Heizgerät an den Klem-
men 1, 2, 4 und 6 anschließen (Bild 12).
Falls vorhanden:
B Externen Raumtemperaturfühler RF 1 (Zube-
hör) anschließen (Bild 13).
Bei Bedarf die Leitungen des
i
RF 1 verlängern:
B Leitungen mit einer verdrillten
Zwillingsleitung verlängern
(min. 2 x 0,75 mm
max. 40 m).
Falls vorhanden:
B Fernschalter (Zubehör; bauseits) anschließen.
(Bild 14).
10
Funktion des Fernschalters:
• Bei geschlossenem Schaltkontakt:
2
2
2
• Bei geöffnetem Schaltkontakt:
2
und
Sparbetrieb an den vom TA 271 geregelten
Heizkreisen.
Am TA 271 eingestellte Betriebsart wird über-
nommen.
Der Fernschalter muss einen für
i
5 V DC geeigneten potenzialfrei-
en Kontakt enthalten.
