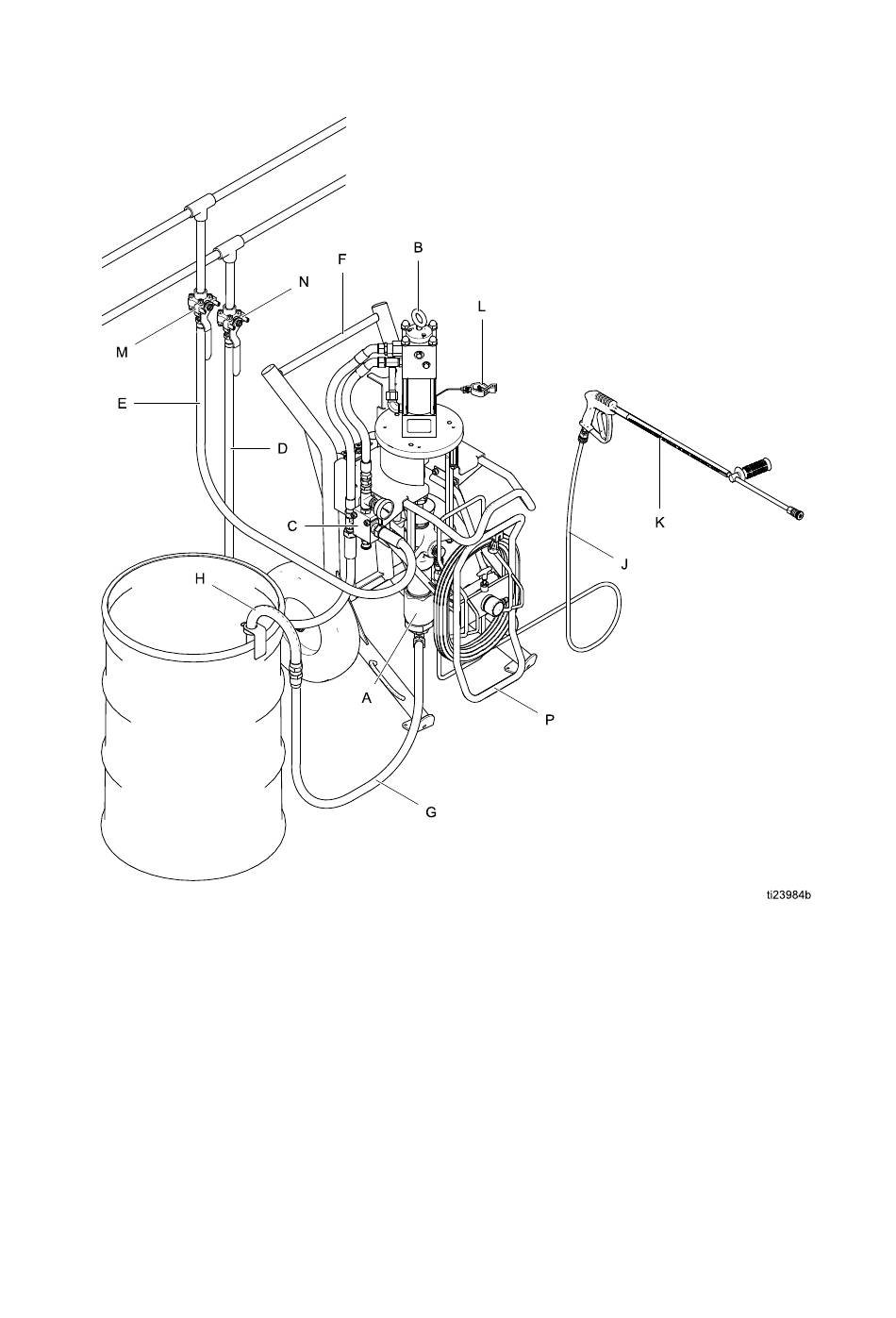

Typische Typische Installation Typische Installation Installation
Fahrgestellmontierte Fahrgestellmontierte Fahrgestellmontierte Modelle
LEGENDE:
LEGENDE: LEGENDE:
A A A Unterpumpe
B B B Hydraulikmotor
C C C Hydraulik-Regler
D D D
Hydraulik-Rücklaufleitung (vom Benutzer
bereitgestellt)
E E E
Hydraulik-Versorgungsleitung (vom Benutzer
bereitgestellt)
F F F Tragbares Fahrgestell
G G G Materialansaugschlauch
334632G
Modelle Modelle
H H H Materialansaugrohr und -filter
J J J Materialspritzschlauch
K K K Pistole und Stab
L L L
Erdungsleitung
M M M
Absperrventil der Hydraulikversorgung (vom Benutzer
bereitgestellt)
N N N Absperrventil des Hydraulikrücklaufs (vom Benutzer
bereitgestellt)
P P P Schlauchaufroller; enthalten bei Modell 24W474.
Satz 24W471 ist erhältlich für die Montage eines
Schlauchaufrollers bei anderen Modellen.
Installation
9
