Ersatzteile

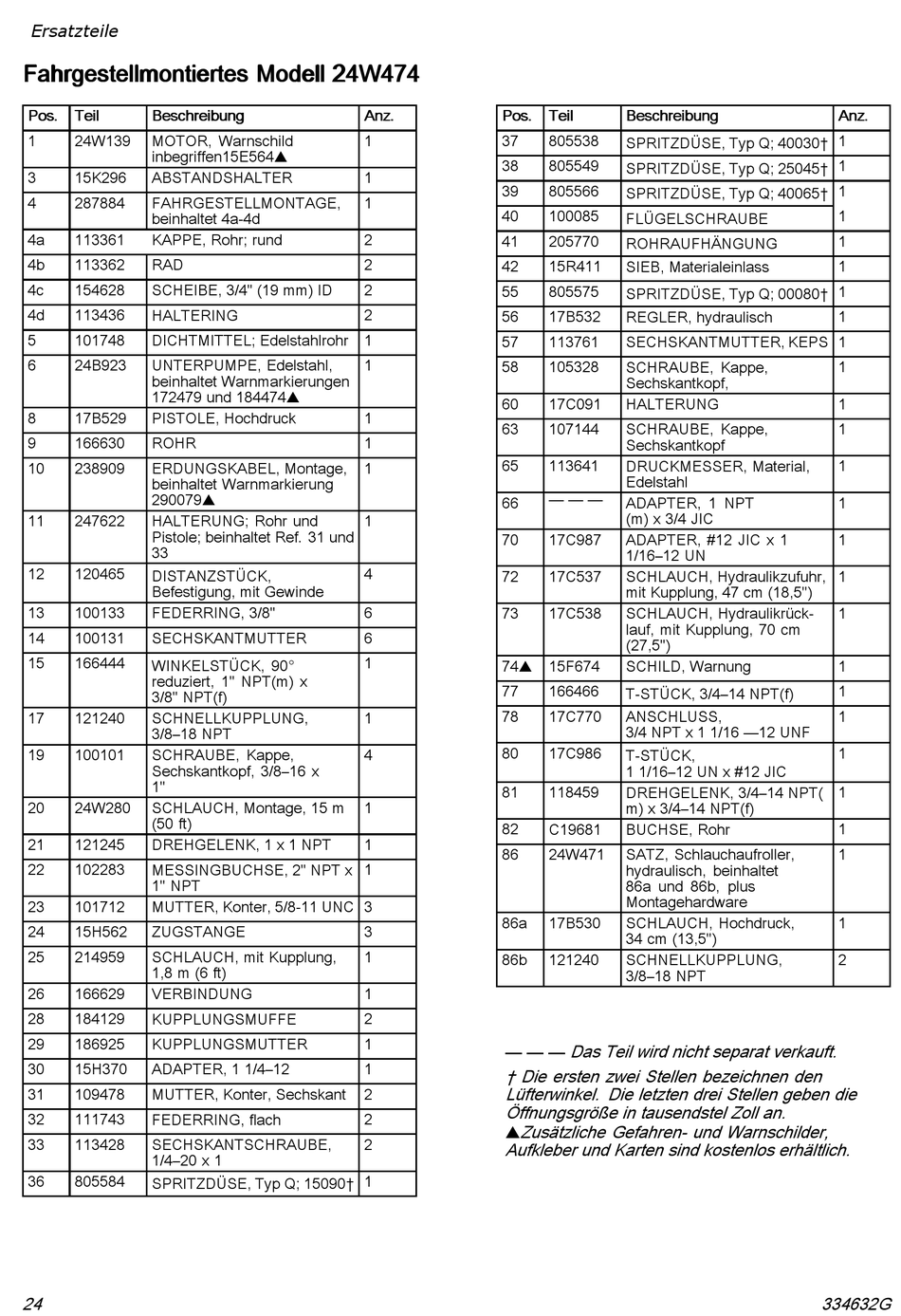

Fahrgestellmontiertes Modell
Fahrgestellmontiertes
Fahrgestellmontiertes
Pos.
Teil
Beschreibung
Pos.
Pos.
Teil
Teil
Beschreibung
Beschreibung
1
24W139
MOTOR, Warnschild
inbegriffen15E564�
3
15K296
ABSTANDSHALTER
4
287884
FAHRGESTELLMONTAGE,
beinhaltet 4a-4d
4a
113361
KAPPE, Rohr; rund
4b
113362
RAD
4c
154628
SCHEIBE, 3/4" (19 mm) ID
4d
113436
HALTERING
5
101748
DICHTMITTEL; Edelstahlrohr 1
6
24B923
UNTERPUMPE, Edelstahl,
beinhaltet Warnmarkierungen
172479 und 184474�
8
17B529
PISTOLE, Hochdruck
9
166630
ROHR
10
238909
ERDUNGSKABEL, Montage,
beinhaltet Warnmarkierung
290079�
11
247622
HALTERUNG; Rohr und
Pistole; beinhaltet Ref. 31 und
33
12
120465
DISTANZSTÜCK,
Befestigung, mit Gewinde
13
100133
FEDERRING, 3/8"
14
100131
SECHSKANTMUTTER
15
166444
WINKELSTÜCK, 90°
reduziert, 1" NPT(m) x
3/8" NPT(f)
17
121240
SCHNELLKUPPLUNG,
3/8–18 NPT
19
100101
SCHRAUBE, Kappe,
Sechskantkopf, 3/8–16 x
1"
20
24W280
SCHLAUCH, Montage, 15 m
(50 ft)
21
121245
DREHGELENK, 1 x 1 NPT
22
102283
MESSINGBUCHSE, 2" NPT x
1" NPT
23
101712
MUTTER, Konter, 5/8-11 UNC 3
24
15H562
ZUGSTANGE
25
214959
SCHLAUCH, mit Kupplung,
1,8 m (6 ft)
26
166629
VERBINDUNG
28
184129
KUPPLUNGSMUFFE
29
186925
KUPPLUNGSMUTTER
30
15H370
ADAPTER, 1 1/4–12
31
109478
MUTTER, Konter, Sechskant
32
111743
FEDERRING, flach
33
113428
SECHSKANTSCHRAUBE,
1/4–20 x 1
36
805584
SPRITZDÜSE, Typ Q; 15090† 1
24
Modell 24W474
24W474
Modell
24W474
Anz.
Anz.
Anz.
1
1
1
2
2
2
2
1
1
1
1
1
4
6
6
1
1
4
1
1
1
3
1
1
2
1
1
2
2
2
Pos.
Teil
Beschreibung
Pos.
Pos.
Teil
Teil
Beschreibung
Beschreibung
37
805538
SPRITZDÜSE, Typ Q; 40030† 1
38
805549
SPRITZDÜSE, Typ Q; 25045† 1
39
805566
SPRITZDÜSE, Typ Q; 40065† 1
40
100085
FLÜGELSCHRAUBE
41
205770
ROHRAUFHÄNGUNG
42
15R411
SIEB, Materialeinlass
55
805575
SPRITZDÜSE, Typ Q; 00080† 1
56
17B532
REGLER, hydraulisch
57
113761
SECHSKANTMUTTER, KEPS 1
58
105328
SCHRAUBE, Kappe,
Sechskantkopf,
60
17C091
HALTERUNG
63
107144
SCHRAUBE, Kappe,
Sechskantkopf
65
113641
DRUCKMESSER, Material,
Edelstahl
— — —
66
ADAPTER, 1 NPT
(m) x 3/4 JIC
70
17C987
ADAPTER, #12 JIC x 1
1/16–12 UN
72
17C537
SCHLAUCH, Hydraulikzufuhr,
mit Kupplung, 47 cm (18,5")
73
17C538
SCHLAUCH, Hydraulikrück-
lauf, mit Kupplung, 70 cm
(27,5")
74�
15F674
SCHILD, Warnung
77
166466
T-STÜCK, 3/4–14 NPT(f)
78
17C770
ANSCHLUSS,
3/4 NPT x 1 1/16 —12 UNF
80
17C986
T-STÜCK,
1 1/16–12 UN x #12 JIC
81
118459
DREHGELENK, 3/4–14 NPT(
m) x 3/4–14 NPT(f)
82
C19681
BUCHSE, Rohr
86
24W471
SATZ, Schlauchaufroller,
hydraulisch, beinhaltet
86a und 86b, plus
Montagehardware
86a
17B530
SCHLAUCH, Hochdruck,
34 cm (13,5")
86b
121240
SCHNELLKUPPLUNG,
3/8–18 NPT
Das Teil wird nicht separat verkauft.
— — —
† Die ersten zwei Stellen bezeichnen den
Lüfterwinkel. Die letzten drei Stellen geben die
Öffnungsgröße in tausendstel Zoll an.
�
Zusätzliche Gefahren- und Warnschilder,
Aufkleber und Karten sind kostenlos erhältlich.
Anz.
Anz.
Anz.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
334632G
