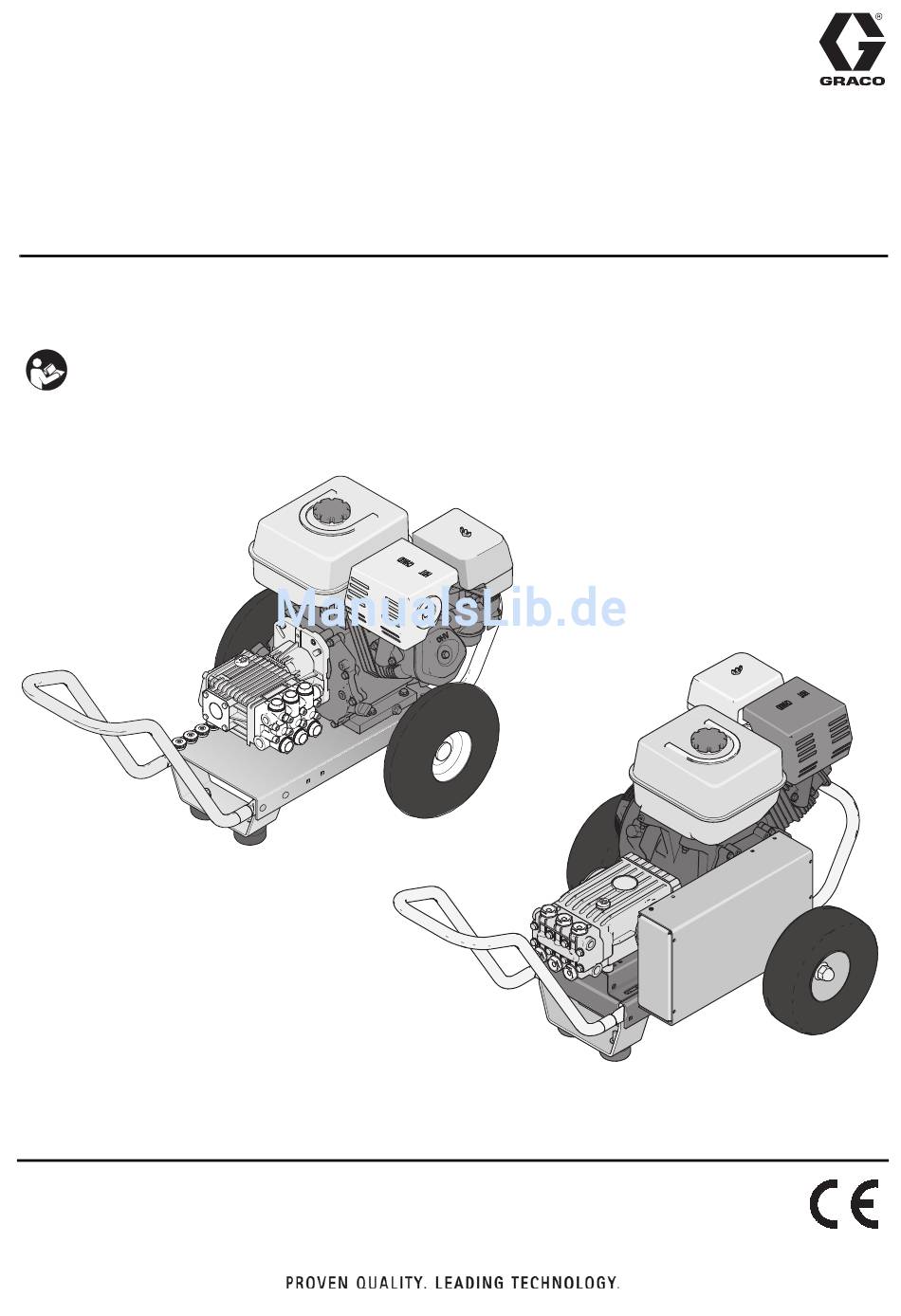

Betrieb/Reparatur/Teile
Hochdruckreiniger
Zur Hochdruckreinigung mit Wasser. Anwendung nur durch geschultes Personal.
Informationen zu den einzelnen Modellen sowie zu den jeweiligen max. Betriebsdrücken finden Sie auf Seite 2.
Wichtige Sicherheitshinweise
Alle Warnhinweise und Anweisungen in diesem Handbuch und
im separaten Motor-Handbuch gründlich lesen.
Speichern Sie diese Anleitung ab.
ti22505a

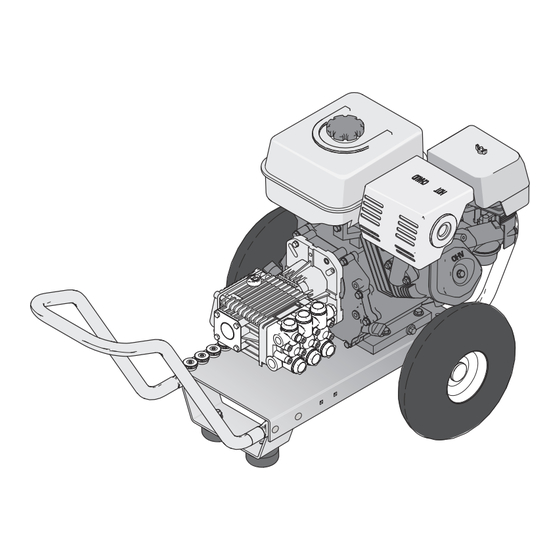

Modelle mit Direktantrieb
333041G
ti22506a
Modelle mit Riemenantrieb
DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Graco 333041G
Inhaltszusammenfassung für Graco 333041G
- Seite 1 Betrieb/Reparatur/Teile Hochdruckreiniger 333041G Zur Hochdruckreinigung mit Wasser. Anwendung nur durch geschultes Personal. Informationen zu den einzelnen Modellen sowie zu den jeweiligen max. Betriebsdrücken finden Sie auf Seite 2. Wichtige Sicherheitshinweise Alle Warnhinweise und Anweisungen in diesem Handbuch und im separaten Motor-Handbuch gründlich lesen.
-
Seite 2: Inhaltsverzeichnis
Wartung ........15 Graco-Standardgarantie ....36 Motor . -
Seite 3: Sicherheitssymbole Und Ihre Bedeutungen
Brand- und Explosionsgefahr Druckentlastung durchführen Gefahr durch Erfassen/Aufwickeln Handbuch vor Verwendung der Ausrüstung lesen Gefahr durch Rückstoß Persönliche Schutzausrüstung tragen Gefahr durch Materialeinspritzung in die Haut Gefahr durch missbräuchliche Geräteverwendung Gefahr durch Spritzer Gefahr durch giftige Flüssigkeiten oder Kohlenstoffmonoxid 333041G... -
Seite 4: Warnhinweise
• Den Arbeitsbereich frei von Abfall, einschließlich Lösungsmittel, Lappen und Benzin, halten. GEFAHR DURCH ELEKTRISCHEN SCHLAG Ein Kontakt der Spritzflüssigkeit mit der elektrischen Verdrahtung kann zu ernsthaften Verletzungen oder Tod führen. • Die Spritzflüssigkeit immer von der elektrischen Verdrahtung weg halten. 333041G... - Seite 5 • Untersuchen Sie die Schläuche und Teile auf Anzeichen von Beschädigung. Wechseln Sie alle Schläuche und Teile aus, die beschädigt sind. • Stets nur Graco-Ersatzteile und Graco-Zubehör verwenden; diese Teile sind für den zulässigen Betriebsüberdruck des Hochdruckreinigers zugelassen. • Verriegeln Sie immer die Abzugssperre, wenn nicht gespritzt wird. Prüfen Sie, ob die Abzugssperre einwandfrei funktioniert.
- Seite 6 • Der Schalldämpfer dieses Motors muss mit einem Funkenschutz ausgestattet sein, falls er in mit Wald, Büschen oder Gras bedeckten Gebieten eingesetzt werden soll. • Informationen zu Möglichkeiten bezüglich eines Schalldämpfers mit Funkenschutz erhalten Sie bei Ihrem Motor- oder Gerätehändler. 333041G...
-
Seite 7: Einbau
Ölkappe/der Ölmessstab in die Pumpe eingesetzt sind. Aufgrund unterschiedlicher Versandbedingungen wird die Pumpe möglicherweise mit einem Öltransportstopfen anstelle des Messstabs in der Pumpe versandt. Falls Ihre Pumpe mit einem Öltransportstopfen ausgeliefert wurde, müssen Sie diesen entfernen und durch den beiliegenden Ölmessstab ersetzen. 333041G... -
Seite 8: Druckentlastung
Verfahren zur Druckentlastung an, wenn der Verstopfungen im Schlauch oder in der Düse. Spritzvorgang abgeschlossen ist, sowie vor der Reinigung, Prüfung oder Wartung des Geräts. 1. Die Abzugssperre verriegeln. 2. Gerät ausschalten. 3. Die Wasserzufuhr unterbrechen. Gerät vom Wasseranschluss trennen. 333041G... -
Seite 9: Prüfen Der Düsen
Flächen oder an Gegenständen zu verwenden, die an der Rückseite durch Kleben befestigt sind. Verwendungszweck: Zum Beseitigen von Unkraut aus Fugen, hartnäckigen Flecken auf Beton, Steinwänden, Aluminium und Stahl, angetrocknetem Schlamm auf Geräten und zur Reinigung der Unterseite von Rasenmähern. 333041G... -
Seite 10: Anschließen Der Düsen
über diesen Werten, kann es zu schweren 1. Verbinden Sie ein Ende des Pumpenschäden kommen. Wasserversorgungsschlauchs mit dem Wassereinlass des Geräts. Lassen Sie das Gerät niemals ohne angeschlossene Wasserleitung und vollständig aufgedrehte Wasserzufuhr laufen. Das Gerät kann beschädigt werden. 333041G... -
Seite 11: Entlader
Achten Sie darauf, dass alle schadhaften Teile ersetzt werden und dass die mechanischen Probleme 1. Überprüfen Sie den Ölstand in der Pumpe und im behoben wurden, bevor Sie das Gerät wieder in Motor. Betrieb nehmen. Falls eine Wartung notwendig ist, wenden Sie sich an den Graco-Kundendienst. 333041G... -
Seite 12: Betrieb
2. Verriegeln Sie die Abzugssperre und öffnen Sie verstopfen oder beschädigen könnten, was vollständig die Wasserzufuhr. Richten Sie die kostspielige Reparaturen nach sich ziehen würde. Pistole von Ihnen und anderen Personen weg, entriegeln Sie die Abzugssperre und drücken Sie den Abzug. 333041G... -
Seite 13: Inbetriebnahme
Sie das Gerät wieder in Betrieb nehmen. Falls eine Wartung notwendig ist, Das Spritzmuster darf nicht über längere Zeit auf einen wenden Sie sich an den Graco-Kundendienst. bestimmten Bereich gerichtet werden. Es können mögliche Schäden im unmittelbaren Bereich auftreten. -
Seite 14: Reinigen Mit Reinigungsmitteln
Oberfläche antrocknen. Vermeiden Sie die Arbeit an warmen Oberflächen oder in direktem Sonnenlicht, um das Risiko eines Eintrocknens des Reinigungsmittels gering zu halten, da dies beispielsweise lackierte Flächen beschädigen kann. Spülen Sie immer nur einen kleinen Abschnitt. 333041G... -
Seite 15: Wartung
Position nach innen oder außen an, bis Sie die Einsatzstunden der Düse ab. richtige Ausrichtung erreichen. Ziehen Sie die Riemenscheibenschrauben an und prüfen Sie die Spannung erneut. 5. Setzen Sie den Riemenschutz wieder auf und ziehen Sie die Halterungen fest an. 333041G... -
Seite 16: Winterfest Machen
Empfehlungen des Herstellers, um einen Frostschutz Gehen Sie bei diesem Verfahren besonders sorgfältig bei winterlichen Temperaturen zu erhalten. vor, da sich aus Wassertropfen kleine Eisstücke bilden können, die zum Bersten des Geräts führen können. Lassen Sie das Gerät vor dem Start vollständig abtauen. 333041G... -
Seite 17: Fehlerbehebung
Einlass- und Auslassventile reinigen. Auslassventile Filter überprüfen. Einlass verstopft Gartenschlauch überprüfen; kann beschädigt oder geknickt sein. Einlass- oder Auslassventile verschlissen Verschlissene Ventile austauschen. Leck im Hochdruckschlauch Hochdruckschlauch austauschen. Wasser tritt unterhalb des Packungen verschlissen Neue Packungen anbringen. Pumpenverteilers aus 333041G... - Seite 18 Pumpe nie länger als 10 Minuten ohne zu spritzen laufen lassen. Pumpe läuft trocken Pumpe niemals ohne Wasser betreiben. Starke Pumpwirkung an der Einlassseite Fremdpartikel im Einlass- oder Ventile reinigen oder austauschen. und geringer Druck an der Auslassseite Auslassventil oder verschlissene Einlass- und/oder Auslassventile 333041G...
-
Seite 19: Teile (Modelle Mit Riemenantrieb)
Teile (Modelle mit Riemenantrieb) Teile (Modelle mit Riemenantrieb) Teile des Spritzgerätes 27 25 ti22926b ti22926b 333041G... -
Seite 20: Teileliste Des Spritzgerätes
16X995 Model 24U625, 24U991 127707 BUSHING, pump, 20 mm, 12 LABEL, safety, gas tank models 24U625, 24U991 194126 Models 24U624, 24U625 16Y720 Models 24U990, 24U991 Extra Safety & Warning tags & labels available free. 16Y721 Models 24U990, 24U991 333041G... -
Seite 21: Pumpe 127382
127500 KIT, piston (includes 90) 246377 PUMP OIL, 32 oz 17A564 THERMAL VALVE, (139) 17C741 KIT, oil fill cap, vented w/ o-ring (includes 32) 3 valves per kit Kit services 1 cylinder † Not all repair parts available through Graco. 333041G... -
Seite 22: Pumpe 127384
17C740 KIT, oil fill cap, vented w/ o-ring (includes 19) 246377 PUMP, oil, 32 oz 802345 SIGHTGLASS (includes 29) Kit will service 3 cylinders Kit will service 1 cylinder † Not all repair parts available through Graco. 333041G... -
Seite 23: Teile (Modelle Mit Direktantrieb)
Teile (Modelle mit Direktantrieb) Teile (Modelle mit Direktantrieb) Teile des Spritzgerätes ti22925b ti22925b 333041G... -
Seite 24: Teileliste Des Spritzgerätes
24U991 801112 INLET, strainer 127528 HOSE with strainer (Models 24U618, 24U619, 24U620, 24U626, 24U985, 24U986) Extra Safety & Warning tags & labels available free. 127529 INJECTOR, chemical with hose and strainer (Models 24U621, 24U622, 24U623, 24U987, 24U988, 24U989) 333041G... -
Seite 25: Pumpe 127383
KIT, oil fill cap, vented w/ o-ring (includes 32) 246377 PUMP, oil, 32 oz 3 valves per kit Kit will service 3 cylinders Kit will service 1 cylinder † Not all repair parts available through Graco. 333041G... -
Seite 26: Pumpe 127417
PUMP, oil, 32 oz 17A563 THERMAL VALVE 17C738 KIT, oil fill cap, vented w/ o-ring (includes 25) 802345 SIGHTGLASS (includes 23) Kit will service 3 cylinders Kit will service 1 cylinder † Not all repair parts available through Graco. 333041G... -
Seite 27: Pumpe 127385
127488 KIT, piston (includes 33) 17A564 THERMAL VALVE 17C738 KIT, oil fill cap, vented w/ o-ring (includes 246377 PUMP, oil, 32 oz Kit services 3 cylinders Kit services 1 cylinder † Not all repair parts available through Graco. 333041G... -
Seite 28: Pumpe 127420
127504 KIT, water seals (includes 25) 127506 KIT, chemical injector (includes 33, 35, 36) 127519 KIT, oil seals (includes 29, 57) 3, 1 117784 PUMP, oil, 4.5 oz 17A562 THERMAL VALVE Kit services 3 cylinders † Not all repair parts available through Graco. 333041G... -
Seite 29: Pumpe 127419
127505 KIT, water seals (includes 25) 127506 KIT, chemical injector (includes 33-36) 127519 KIT, oil seals (includes 29, 57) 3, 1 117784 PUMP, oil, 4.5 oz 17A562 THERMAL VALVE Kit services 3 cylinders † Not all repair parts available through Graco. 333041G... -
Seite 30: Pumpe 127418
127479 KIT, packing (includes 22, 23, 24,25, 26, 28, 29) 127480 KIT, piston (includes 12) 246377 PUMP, oil, 32 oz 17A564 THERMAL VALVE 17C739 KIT, oil fill cap, vented w/ o-ring (includes 50) Kit services 3 cylinders Kit services 1 cylinder 333041G... -
Seite 31: Technische Daten
3/4 ghf Pumpenauslass 3/8 QC 3/8 QC Einlassfilter Maschenweite 50 – Maschenweite 50 – 0,012 Zoll 0,012 Zoll Betriebstemperaturbereich 40 °F - 145 °F 4 °C - 63 °C Lärmdruckpegel 89,6 dB(A) 89,6 dB(A) Schallpegel 103,6 dB(A) 103,6 dB(A) 333041G... - Seite 32 3/4 ghf Pumpenauslass 3/8 QC 3/8 QC Einlassfilter Maschenweite 50 – Maschenweite 50 – 0,012 Zoll 0,012 Zoll Betriebstemperaturbereich 40 °F - 145 °F 4 °C - 63 °C Lärmdruckpegel 93,1 dB(A) 93,1 dB(A) Schallpegel 107,2 dB(A) 107,2 dB(A) 333041G...
- Seite 33 3/4 ghf Pumpenauslass 3/8 QC 3/8 QC Einlassfilter Maschenweite 50 – Maschenweite 50 – 0,012 Zoll 0,012 Zoll Betriebstemperaturbereich 40 °F - 145 °F 4 °C - 63 °C Lärmdruckpegel 92,2 dB(A) 92,2 dB(A) Schallpegel 106,4 dB(A) 106,4 dB(A) 333041G...
- Seite 34 3/4 ghf Pumpenauslass 3/8 QC 3/8 QC Einlassfilter Maschenweite 50 – Maschenweite 50 – 0,012 Zoll 0,012 Zoll Betriebstemperaturbereich 40 °F - 145 °F 4 °C - 63 °C Lärmdruckpegel 92,2 dB(A) 92,2 dB(A) Schallpegel 106,4 dB(A) 106,4 dB(A) 333041G...
-
Seite 35: Hinweis
Hinweis Hinweis 333041G... -
Seite 36: Graco-Standardgarantie
Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
