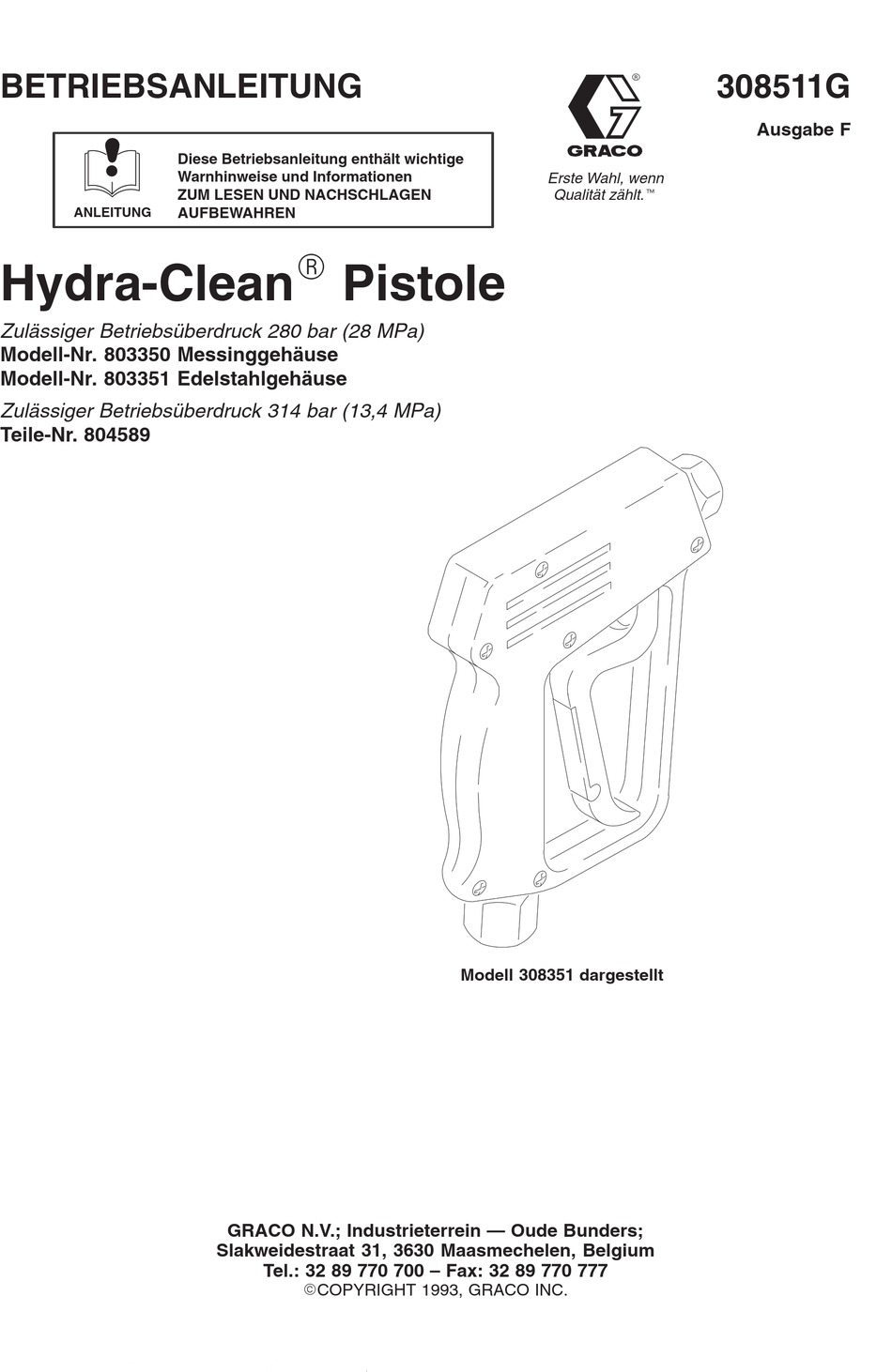

BETRIEBSANLEITUNG
Diese Betriebsanleitung enthält wichtige
Warnhinweise und Informationen
ZUM LESEN UND NACHSCHLAGEN
AUFBEWAHREN
ANLEITUNG
Hydra-Clean
Zulässiger Betriebsüberdruck 280 bar (28 MPa)
Modell-Nr. 803350 Messinggehäuse
Modell-Nr. 803351 Edelstahlgehäuse
Zulässiger Betriebsüberdruck 314 bar (13,4 MPa)
Teile-Nr. 804589
R
Pistole
GRACO N.V.; Industrieterrein — Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
Tel.: 32 89 770 700 – Fax: 32 89 770 777
ECOPYRIGHT 1993, GRACO INC.
Erste Wahl, wenn
Qualität zählt.t
Modell 308351 dargestellt
308511G
Ausgabe F
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Graco Hydra-Clean 803350
Inhaltszusammenfassung für Graco Hydra-Clean 803350
- Seite 1 Modell-Nr. 803351 Edelstahlgehäuse Zulässiger Betriebsüberdruck 314 bar (13,4 MPa) Teile-Nr. 804589 Modell 308351 dargestellt GRACO N.V.; Industrieterrein — Oude Bunders; Slakweidestraat 31, 3630 Maasmechelen, Belgium Tel.: 32 89 770 700 – Fax: 32 89 770 777 ECOPYRIGHT 1993, GRACO INC.
-
Seite 2: Warnung-Symbol
D Dieses Gerät darf nur von Fachleuten verwendet werden. D Alle Handbücher, Warnschilder und Etiketten vor Inbetriebnahme des Gerätes lesen. D Das Gerät nur für den vorgegebenen Zweck benutzen. Bei Fragen die Technische Abteilung von Graco kontaktieren. D Nichts an diesem Gerät verändern oder modifizieren. -
Seite 3: Gefahr Durch Materialeinspritzung
WARNUNG GEFAHR DURCH MATERIALEINSPRITZUNG Spritzer aus der Pistole bzw. dem Ventil, Leckagen oder gerissenen Teilen können Material in die Haut oder in den Körper einspritzen und sehr schwere Verletzungen verursachen, die sogar Amputationen erforderlich machen könnten. Ebenso kann Flüssigkeit, die in die Augen oder auf die Haut gelangt, schwere Verletzungen verursachen. -
Seite 4: Brand- Und Explosionsgefahr
WARNUNG BRAND- UND EXPLOSIONSGEFAHR Unsachgemäße Erdung, schlechte Belüftung, offene Flammen oder Funken können zu einer gefährlichen Situation führen und Brand oder Explosion sowie schwere Verletzungen zur Folge haben. D Wenn während des Betriebes statische Funkenbildung oder ein elektrischer Schlag wahrgenommen wird, sofort mit dem Spritzen aufhören. -
Seite 5: Druck Entlasten
Inbetriebnahme Druck entlasten Abzugssperre Die Abzugssperre der Pistole immer verriegeln, wenn die WARNUNG Spritzarbeiten – auch nur für einen Moment – beendet werden. Die Abzugssperre muß ganz nach oben gezogen werden, um die Pistole betriebsunfähig zu machen. Wird die GEFAHR DURCH Abzugssperre nicht richtig verriegelt, besteht die Möglichkeit, MATERIALEINSPRITZUNG daß... -
Seite 6: Ventilaustausch
Service Die Traversenmutter in den Ventilkörper schrauben WARNUNG und gut anziehen. Um die Gefahr schwerer Verletzungen zu verringern, stets die Schritte im Abschnitt Druckentlastung auf Abzug wieder installieren. Seite 5 ausführen, wenn zum Druckentlasten aufgefor- dert wird. Linke und rechte Seitenplatte mit den sieben Schrauben zusammenbauen. - Seite 7 Teile Modell 803350 21 20 19 8042A Pos. Pos. Teile-Nr. Bezeichnung Stück Teile-Nr. Bezeichnung Stück 803355 SEITENPLATTE; links 803364 STOPFEN 803357 ABZUGSHEBEL 803365 STOPFEN 803358 AUSLASSROHR SCHEIBE 803359 KONTAKTSTÜCK 803353 FEDER 803360 HALTEMUTTER KUGEL; Edelstahl- STÜTZRING SITZ O-RING O-RING DISTANZSTÜCK 804572 SCHRAUBE 803354...
- Seite 8 Teile Modell 803351 9 10 19 18 8044A Pos. Pos. Teile-Nr. Bezeichnung Stück Teile-Nr. Bezeichnung Stück 803384 SEITENPLATTE; links 803382 STOPFEN 803357 ABZUGSHEBEL SCHEIBE 803379 AUSLASSROHR 803353 FEDER 803354 STIFT KUGEL; Edelstahl- 803359 KONTAKTSTÜCK SITZ 803374 HALTEMUTTER O-RING STÜTZRING 803372 AUSLASSFITTING O-RING 803369...
-
Seite 9: Technische Daten
Teile Modell 804589 9147A Pos. Teile-Nr. Bezeichnung Stück 804589 SPRITZPISTOLE Lieferung komplett Der Reparatursatz 804591 ist verfügbar (enthält Kugel, Sitz und Dichtungen) Technische Daten Modell 803350 Modell 803351 Modell 804589 Messingkörper Edelstahl-Körper Gewicht 0,77 kg 0,86 kg 0,59 Abmessungen 203 x 185 x 33 mm 226 x 147 x 33 mm 218 x 150 x 28 mm Materialauslaß... -
Seite 10: Graco Standard-Garantie
Garantie, die von Graco bekanntgegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
