Anleitungen und Teile
Hydra-Clean
Komplettgeräte
Komplettlösungen für Druckreinigungsanwendungen. Nur für die Anwendung mit Wasser
und Reinigungslösungen. Anwendung nur durch geschultes Personal.
Wichtige Sicherheitshinweise
Lesen Sie alle Warnungen und Hinweise im vorliegenden
Handbuch und im Handbuch des Dosiersystems. Bewahren
Sie diese Anleitung zum späteren Nachschlagen auf.
Informationen zu den einzelnen Modellen und den jeweiligen zulässigen Betriebsüberdrücken finden Sie auf den Seite 3.
Geräte mit Fahrgestell
®
TI11267c
313216R

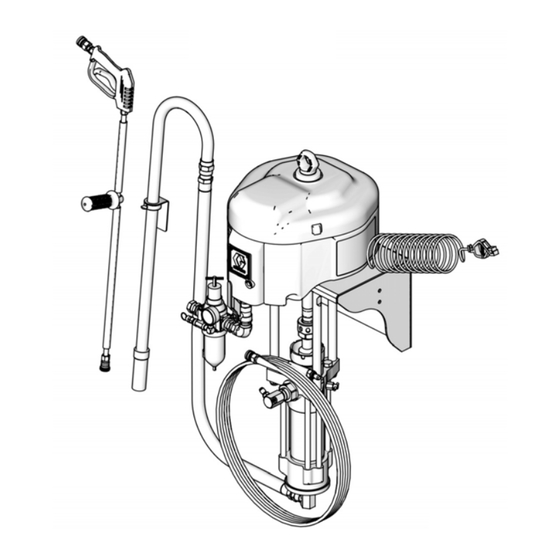

Wandgeräte
II 2 G
Ex h IIA T5 Gb
DE
TI11273c
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Graco Hydra-Clean
Inhaltszusammenfassung für Graco Hydra-Clean

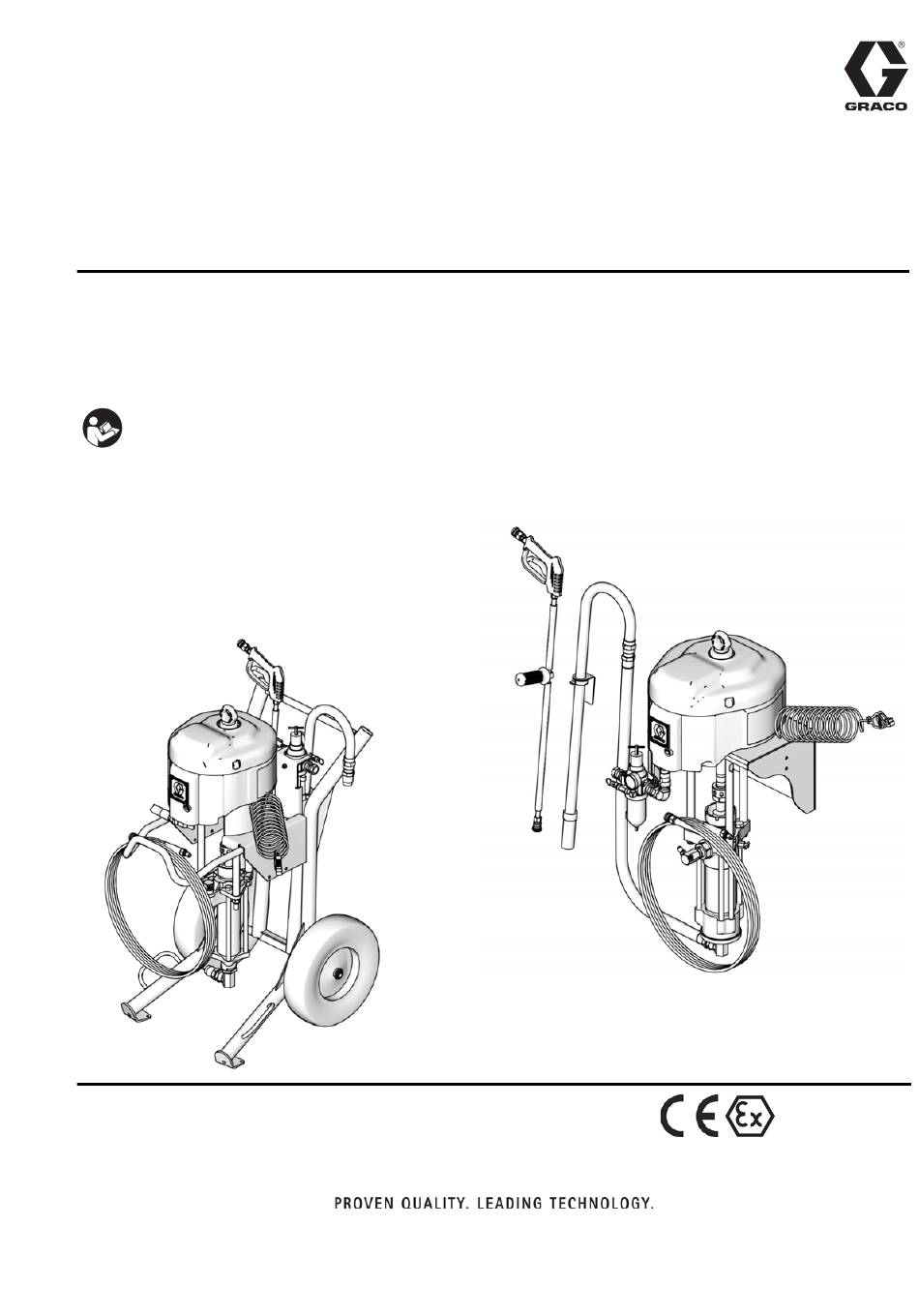

- Seite 1 Anleitungen und Teile ® Hydra-Clean 313216R Komplettgeräte Komplettlösungen für Druckreinigungsanwendungen. Nur für die Anwendung mit Wasser und Reinigungslösungen. Anwendung nur durch geschultes Personal. Wichtige Sicherheitshinweise Lesen Sie alle Warnungen und Hinweise im vorliegenden Handbuch und im Handbuch des Dosiersystems. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf.
-
Seite 2: Inhaltsverzeichnis
Abbau der Unterpumpe ....13 Graco-Standardgarantie ....30 Unterpumpe wieder anschließen . -
Seite 3: Modelle
Modelle Modelle Auf dem Typenschild (ID) finden Sie die 6-stellige Teilenummer Ihres Komplettgeräts. Zum Bestellen von Ersatzteilen, siehe Teileübersicht ab Seite 14. Alle Komplettgeräte umfassen die Luftsteuerung, Schlauch, Pistole und Erdungskabel. TI11530B Enthält: Maximaler Zulässiger Lufteingangs- Fördervolumen Wand- Betriebsüberdruck druck Unterpumpe Tragbares befes-... -
Seite 4: Warnhinweise
Warnhinweise Warnhinweise Die folgenden Warnhinweise betreffen die Einrichtung, Verwendung, Erdung, Wartung und Reparatur dieses Geräts. Das Symbol mit dem Ausrufezeichen steht bei einem allgemeinen Warnhinweis, und das Gefahrensymbol bezieht sich auf Risiken, die während bestimmter Arbeiten auftreten. Konsultieren Sie diese Warnhinweise regelmäßig. Weitere produktspezifische Hinweise befinden sich an den entsprechenden Stellen überall in dieser Anleitung. - Seite 5 Warnhinweise ACHTUNG GEFAHR DURCH BEWEGLICHE TEILE Bewegliche Teile können Finger oder andere Körperteile einklemmen oder abtrennen. • Abstand zu beweglichen Teilen halten. • Das Gerät niemals ohne Schutzabdeckungen in Betrieb nehmen. • Unter Druck stehende Geräte können ohne Vorwarnung von selbst starten. Vor dem Überprüfen, Bewegen oder Warten des Gerätes daher die in dieser Betriebsanleitung beschriebene Druckentlastung durchführen.
-
Seite 6: Installation
Installation Spülen vor der Inbetriebnahme Die Graco-Garantie hat keine Gültigkeit, wenn Reinigungsmittel verwendet werden, die nicht von Graco für die Verwendung in diesen Geräten empfohlen Das Gerät wurde im Werk mit Leichtöl getestet, welches wurden. Verwenden Sie ausschließlich Lösungen, die zum Schutz der Teile in der Pumpe belassen wurde. - Seite 7 Installation Detailansicht der Luftregelungskomponenten (C): TI11380c TI8322d . 1: Typische Installation (Darstellung zeigt Montage auf Fahrgestell) Unterpumpe Tragbares Fahrgestell Druckluftmotor Materialansaugschlauch Luftregelung (enthält Teile D-G) Materialansaugrohr und -filter Hauptluftventil mit Entlastungsbohrung (erforderlich) Materialspritzschlauch Pumpenluftregelungsbaugruppe Spritzpistole und -lanze Manometer Erdungsdraht (erforderlich) Sicherheitsentlastungsventil Schlauchaufroller;...
-
Seite 8: Erdung
Installation Erdung Luft- und Materialschläuche: Nur elektrisch leitende Schläuche verwenden. Luftkompressor: Herstellerempfehlungen beachten. Spritzpistole / Dosierventil: Die Erdung erfolgt durch Verbindung mit einem ordnungsgemäß geerdeten Materialschlauch und einer geerdeten Pumpe. Obwohl Wasser für gewöhnlich eine natürliche Erdung gewährleistet, müssen die folgenden Ausrüstungen Materialbehälter: Gemäß... -
Seite 9: Betrieb
Betrieb Betrieb Druckentlastung Reinigungslösungen Die Reinigungslösung muss gemäß den Herstellerempfehlungen vorbereitet werden. Beachten Sie alle Warnhinweise. Wenn Sie Pulverreiniger verwenden, mischen Sie diese zuvor gründlich in einem separaten Eimer, bevor Sie die Reinigungslösung in eine Eingeschlossene Druckluft kann dazu führen, dass Materialtrommel geben. -
Seite 10: Starten Der Pumpe
Betrieb Starten der Pumpe • Die Kolben- und Einlass-Rückschlagventile der Unterpumpe 247599 sind für Flüssigkeiten mit niedriger Viskosität eingestellt. Durch diese 1. Hauptentlüftungsventil (A) öffnen. Einstellung wird die Druckschwankung beim 2. Die Pistole in einen geerdeten Metalleimer richten Kolbendurchgang minimiert. Um die Ventile für und die Pistole dabei fest gegen den Eimer drücken. - Seite 11 Betrieb 313216R...
-
Seite 12: Fehlerbehebung
Fehlerbehebung Fehlerbehebung 1. Den Druck entlasten, Seite 9. 2. Vor dem Zerlegen der Pumpe alle anderen möglichen Ursachen und Probleme prüfen. Problem Ursache Abhilfe Pumpe arbeitet nicht. Leitung verstopft oder unzureichende Reinigen; Druckluftzufuhr erhöhen. Luftzufuhr; Ventile geschlossen oder Sicherstellen, dass die Ventile geöffnet verstopft. -
Seite 13: Reparatur
3. Die Kupplungsmutter (14) vom Verbindungsstangen- wieder anbringen, falls es getrennt wurde. Die adapter (11) abschrauben. Die Kupplungsmuffen Öltasse zu 1/3 mit Graco-TSL-Flüssigkeit oder einem (13) entfernen; nicht verlieren oder fallen lassen. verträglichen Lösungsmittel füllen. 4. Die flachen Enden der Zugstangen mit einem 8. -
Seite 14: Teileübersicht
Teileübersicht Teileübersicht 247549 Komplettgerät für mobile Montage Siehe Teileliste auf Seite 18. Ref. 20 TI11268c 313216R... -
Seite 15: 247550 Und 24W890 Komplettgerät Für Wandmontage
Teileübersicht 247550 und 24W890 Komplettgerät für Wandmontage Siehe Teileliste auf Seite 18. Ref. 20 TI11270c 313216R... -
Seite 16: 247551, 247553, 24W473, 258664 Und 26C102 Komplettgeräte Für Mobile Montage
Teileübersicht 247551, 247553, 24W473, 258664 und 26C102 Komplettgeräte für mobile Montage Siehe Teileliste auf Seite 18. Modell 24W473 enthält eine Schlauchaufroller-Einheit, ohne Abbildung. Siehe Ref. 30, 32, 36 und 47 in der Teileliste. Ref. 20 30, 69 TI11272c 313216R... -
Seite 17: 247552, 247554 Und 258665 Komplettgeräte Für Wandmontage
Teileübersicht 247552, 247554 und 258665 Komplettgeräte für Wandmontage Siehe Teileliste auf Seite 18. Ref. 20 TI11274c 313216R... -
Seite 18: Teilelisten
Teileübersicht Teilelisten Gemeinsame Teile Folgende Teile werden in allen in dieser Betriebsanleitung beschriebenen Komplettgeräten außer bei Nr. 30 und 39 verwendet. Artikel- Artikel- Pos. Bezeichnung Anzahl Pos. Bezeichnung Anzahl 247879 PISTOLE, Lanze; sst und Messing; 100133 FEDERRING, 3/8" Beinhaltet 32" (813 mm) Lanze aus 244524 DRAHT, Erdung 101712 MUTTER, Konter, 5/8-11 sst, siehe 308511... - Seite 19 Teileübersicht Packungs-Teilenummern Pos. -Nr. Bezeichnung 24W890 247549 247550 247551 247552 247553 247554 258664 258665 24W473 26C102 Anzahl UNTERPUMPE; 247599 247599 siehe 312745 UNTERPUMPE; 241648 241648 siehe 311825 UNTERPUMPE; 687055 687055 687055 687055 siehe 311825 UNTERPUMPE; 24B923 24B923 siehe 311827 UNTERPUMPE; 253596 siehe 311716 ADAPTER;...
-
Seite 20: Luftregler-Einheiten
LUFTREGLER-EINHEITEN LUFTREGLER-EINHEITEN 24E013, Modelle für mobile Montage Artikel- Pos. Bezeichnung Anzahl 116521 LUFTFILTER/REGLER 113218 KUGELVENTIL, entlüftet; 3/4-14 NPT 160327 90°, 3/4-14 NPS(m) x BOGEN, 3/4-14 NPT(f) 100960 MANOMETER, Luftdruck 100840 Bogen, Durchgang; 1/4-18 NPT 108638 T-Rohr, 1/4-18 NPT 157785 GELENK, 3/4-14 NPS x 3/4-14 NPT 194545 VERBINDUNGSSTÜCK, Schott ti24677a... -
Seite 21: Sätze
Sätze Sätze Pistolen-Austauschsätze Pulsationsdämpfer-Sätze • 15T283, Messing-Spritzpistole (Standard) • 17A074, Geschmiedeter Stahl mit einem maximalen Materialdruck von 4750 psi (32,7 MPa; 327 bar) • 15T282, Edelstahl-Spritzpistole (Option) • 24X732, Edelstahl mit einem maximalen Materialdruck von 3000 psi (20,7 MPa; 207 bar) Pistolenkupplungssatz Edelstahl •... -
Seite 22: Abmessungen
Abmessungen Abmessungen Komplettgeräte für Wandmontage Komplettgeräte für mobile Montage (24w890, 247550, 247552, 247554, 258665) (247549, 247551, 247553, 258664, 26C102) TI11378c TI11379c 313216R... - Seite 23 Abmessungen Komplettgerät für mobile Montage 24W473 (mit Schlauchaufroller) Pumpen- Pumpen- Geräte- Luftein- materialeinlass materialauslass Gewicht serie Zoll (mm) Zoll (mm) Zoll (mm) Zoll (mm) Zoll (mm) Zoll (mm) lass (Zoll) (Zoll) (Zoll) lb (kg) 24W890 44,0 (1118) 30,2 (767) 15,7 (399) 17,8 (451) 3/4 NPT(f) 1-1/2 Zoll NPT(i) 1 Zoll NPT(f)
-
Seite 24: Zeichnung Der Wandgerätehalterung
Zeichnung der Wandgerätehalterung Zeichnung der Wandgerätehalterung 17,8 Zoll (450,9 mm) 14,5 Zoll (368,3 mm) 2,0 Zoll (50,8 mm) 5,4 Zoll (136,5 mm) 7,4 Zoll (187,3 mm) 11,75 Zoll (298,5 mm) 5,3 Zoll (133,4 mm) 1 Zoll 9 Zoll (25,4 mm) (228,6 mm) 1,6 Zoll (41,4 mm) -
Seite 25: Pumpenleistung
Pumpenleistung Pumpenleistung Pumpen mit Verhältnis 6:1 (24W890) 0.7 MPa, 7 bar (100 psi) luftdruck 0.5 MPa, 4.9 bar (70 psi) luftdruck 0.3 MPa, 2.8 bar (40 psi) luftdruck Testflüssigkeit: 10 Gewichts Öl Edelstahl 1000 cc Pumpe mit NXT Modell 3400 Luftmotor MPa, bar (psi) 4.8, 48 (700) 4.1, 41 (600) - Seite 26 Pumpenleistung Pumpen mit Verhältnis 12:1 (247549, 247550) 40 PSI (0,3 MPa; 3 bar) 70 PSI (0,5 MPa; 5 bar) 100 PSI (0,7 MPa; 7 bar) Größe Luftversorgung Luftversorgung Luftversorgung Lüfter- Spritz- Arbeits- Arbeits- Arbeits- winkel düsen- druck in PSI druck in PSI druck in PSI (˚) öffnung...
- Seite 27 Pumpenleistung Pumpen mit Verhältnis 30:1 (247553, 247554, 24W473, 26C102) 40 PSI (0,3 MPa; 3 bar) 70 PSI (0,5 MPa; 5 bar) 100 PSI (0,7 MPa; 7 bar) Luftversorgung Luftversorgung Luftversorgung Größe der Lüfter- Spritz- Arbeits- Arbeitsdruck Arbeitsdruck winkel düsen- druck in PSI in PSI in PSI (˚)
- Seite 28 Pumpenleistung 313216R...
-
Seite 29: Technische Daten
Technische Daten Technische Daten Zulässiger Betriebsüberdruck Teile-Nr. 24W890......620 psi (4,2 MPa; 42,7 bar) Teile-Nr. -
Seite 30: Graco-Standardgarantie
Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
