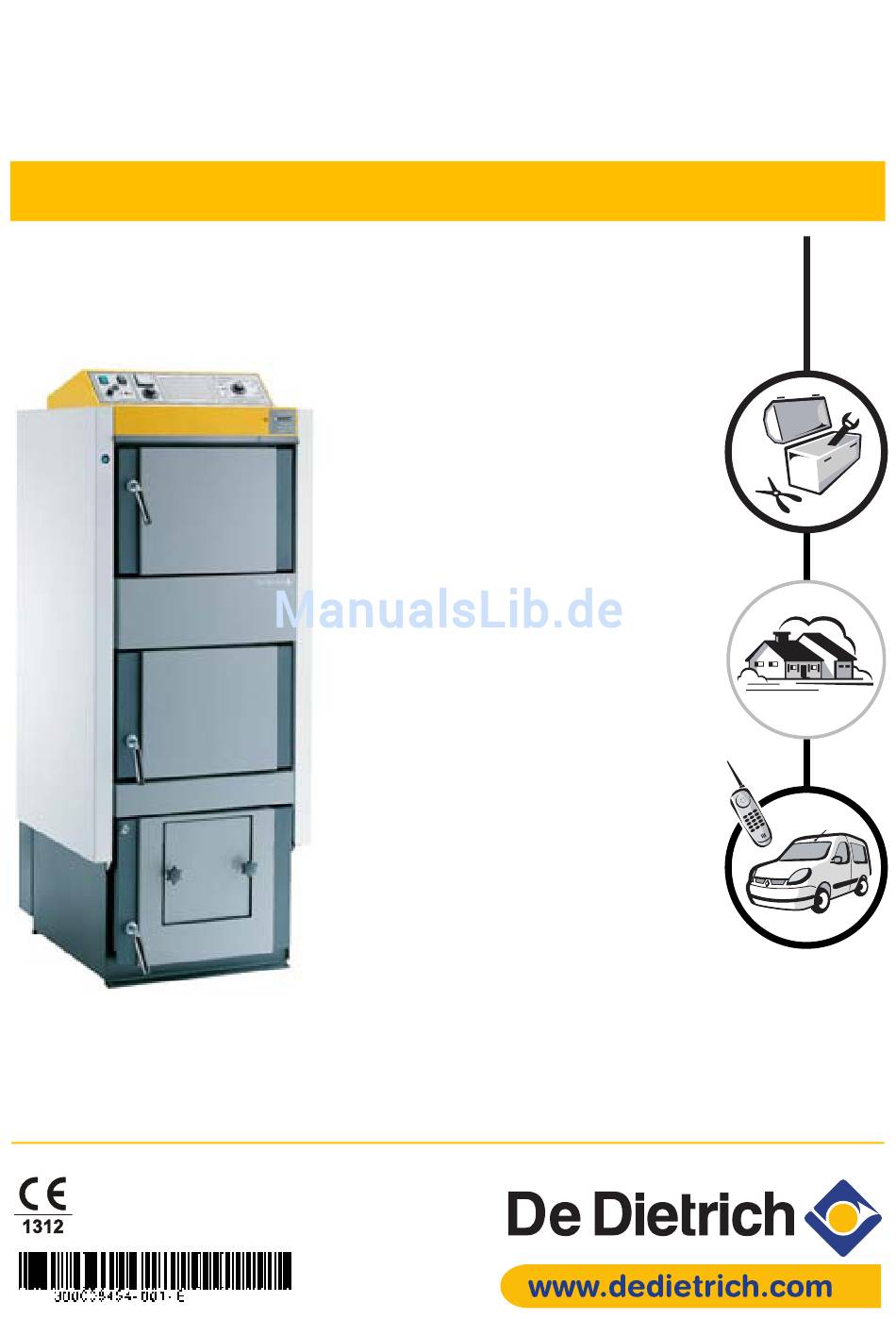

- Seite 1 Deutsch Kombi Heizkessel, für Scheitholz und Pellets 22/08/06 Installations- Anleitung Technische Anleitung...
-
Seite 2: Inhaltsverzeichnis
4 Montage des Abgasventilator (ausgenommen CBM 15) ........ - Seite 3 8. Januar 2004, folgende, definierten Anforderungen und Normen, hergestellt und vertrieben wird: Produkttyp CBM - Kombi Heizkessel, für Scheitholz und Pellets Modelle CBM 15: Kombi Heizkessel, für Scheitholz und Pellets - Ohne Gebläse CBM 25: Kombi Heizkessel, für Scheitholz und Pellets CBM 30: Kombi Heizkessel, für Scheitholz und Pellets Wirkungsgrad...
-
Seite 4: Benutzte Symbole
Benutzte Symbole Vorsicht Gefahr Hinweis Personen- und Sachschadengefahr. Für die Sicherheit der Bitte berücksichtigen Sie die Hinweise um den Komfort aufrecht Personen und der Teile müssen die Anweisungen zu erhalten. unbedingt beachtet werden. Verweis Verweis auf andere Anleitungen oder Seiten der Anleitung. Wichtige Installationshinweise Die folgenden Komponenten müssen unbedingt vom Halten Sie die angegebenen Polaritäten an den Klemmen... -
Seite 5: Beschreibung
- Betriebsbedingungen: des Heizkessels beträgt 60 °C - Maximale Betriebstemperatur im Heizkessel: 110 °C - Maximaler Betriebsdruck: 2.2 bar - Thermostat einstellbar auf 50 bis 100 °C Heizkesseltyp CBM 15 CBM 25 CBM 30 Leistung - Scheitholz 14.9 Leistung - Pellets Wirkungsgrad der Verbrennung (Scheitholz oder Pellets) >85... -
Seite 6: Typenschild
4 Hauptabmessungen Die Maße des Heizkessels sind in mm angegeben: 1. Heizungsvorlauf - Rp 1 1/2 2. Heizungsrücklauf - Rp 1 1/2 Heizkesseltyp 3. Abgasstutzen ø 152 CBM 15 1635 1375 1436 4. Öffnung für die Entleerung - Rp1/2 CBM 25... -
Seite 7: Heizkessel
Füllmagazin in die Abgasleitung geleitet werden: dadurch wird beim 13. Tauchhülse für Thermische Ablaufsicherung Öffnen der Tür ein Herausschlagen von Flammen vermieden. 14. Reinigungsdeckel Vor dem Öffnen der Tür: Am Hebel ziehen, um die Anheizklappe zu öffnen. 15. Abgasventilator (ausgenommen CBM 15) 22/08/06 - 300008454-001-E... -
Seite 8: Schaltfeld
(Werkseinstellung). Wir empfehlen aber die Verwendung einer Temperatur-Differenzregler Typ A zu Ansteuerung der Ladepumpe. 19. Kesselthermometer 23. Kesselthermostat 20. Abgasthermostat (ausgenommen CBM 15) Ermöglicht: Nur für: Betrieb mit Scheitholz - Die Steuerung des Abgasventilators (Betrieb mit Scheitholz), oder Der Abgasthermostat steuert den Abgasventilator. Der Thermostat... -
Seite 9: Installation
- Abluft aus derartigen Räumen nicht ansaugen: Friseursalons, Reinigungen, industrielle Werkstätten (Lösungsmittel), Räume mit Kühlanlagen (Risiko des Austritts von Kühlmittel) usw. - Derartige Produkte nicht in der Nähe der Heizkessel lagern. Heizkessel Im Fall der Korrosion des Heizkessels und/oder seiner CBM 15 Peripheriegeräte durch chlorierte und/oder fluorierte Verbindungen (s. -
Seite 10: Belüftung
- Im unteren Bereich des Raumes münden, Entlüftungsöffnung sind gesetzlich vorgeschrieben. - Einen freien Mindestquerschnitt von 0.12 dm² je Kilowatt Leistung Heizkesseltyp CBM 15 CBM 25 CBM 30 und von mindestens 3.5 dm² aufweisen. Abmessungen der unteren Die Abluftführung muss: Belüftungsöffnung... -
Seite 11: Bestimmung Der Abgasleitung
Steigung zum Schornstein zu verlegen. Um Taupunkt unter schreitungen zu vermeiden den empfehlen wir das Abgasrohr mit geeigneten Material zu isolieren.. Heizkesseltyp Abgasstutzen CBM 15 - 25 - 30 Ø 152 1. Reinigungsdeckel 2. Messpunkt 3. Zugregler... -
Seite 12: Montage Des Abgasventilator (Ausgenommen Cbm 15)
4 Montage des Abgasventilator (ausgenommen CBM 15) Bei Auslieferung des Heizkessels ist der Abgasventilator nicht montiert. Montage: Die Befestigungen anziehen (Fächerscheiben + Flügelmuttern ) Abgasventilatoranschlussstecker anschließen Sich des geräuscharmen Betriebs des Abgasventilators vergewissern. Die 2 Dichtungen anbringen Abgasventilator anbringen 5 Hydraulischer Anschluss... -
Seite 13: Anschluss Des Sicherheits-Wärmetauschers
Wiedereinschalten des Heizkessels, Wir empfehlen die Installation einer Anlage mit geschlossenem bei geringer Leistungsanforderung des Heizsystems. Ausdehnunsgefäß. Das Ausdehnungsgefäß muss unbedingt ausreichend dimensioniert werden. Heizkesseltyp CBM 15 CBM 25 CBM 30 Mindestvolumen des Ausdehnungsgefäßes: Volumen (empfohlen) Liter... -
Seite 14: Anschluss Des Thermischen Ablaufsicherung An Den Sicherheits-Wärmetauscher (Zubehör)
Anschluss des thermischen Ablaufsicherung an den Sicherheits-Wärmetauscher (Zubehör) 1. Ausgang zum sichtbaren Einlauf in einen Syphon 2. Eingang 3. Thermische Ablaufsicherung 4. Sicherheits-Wärmetauscher 5. Tauchhülse am Kessel Der Kaltwasserzulauf muss an die Sicherheitsbatterie direkt angeschlossen werden, um Überhitzung zu vermeiden. Den Fühler der thermische Ablaufsicherung in die Tauchhülse am Heizkessel einstecken. -
Seite 15: Anwendungsbeispiele
Anwendungsbeispiele Die nachstehenden Schemata zeigen Beispielsdarstellungen. Weitere Anschlusskonfigurationen sind möglich. Legende der Pläne Heizungsvorlauf Rücklauf der Warmwasser/Brauchwasser-Zirkulationsleitung Heizungsrücklauf Warmwasseraustritt Sicherheitsventil 3 bar Thermometer Manometer Direktkreis Automatischer Entlüfter Heizkreis mit Mischerventil (Fußbodenheizung - zum Beispiel) Absperrventil Wärmetauscherausgang-Solarkreis 3-Wege-Mischer mit Motor Wärmetauschereingang-Solarkreis Heizkreispumpe drehzahl geregelt Absperrhahn mit entriegelbarer Schwerkraftbremse Selbstregelnde Umwälzpumpe für ungemischten Heizkreis... -
Seite 16: Kombination Von Standkesseln Mit Unterstehendem Speicher Mit Bioenergiekessel
Kombination von Standkesseln mit unterstehendem Speicher mit Bioenergiekessel 21.1: bestehender Standkessel incI. Speicher + Ausbau Bioenergiekessel Kombination vorhandener Standkesselanlagen Die WW Erwärmung kann bei der Hydrautik 21.1 aus Bioenergiekesseln ist ohne Probleme moglich. kesseitechnischen Gründen nicht über Bioenergiekessel erfolgen. In der Hydraulik 21.2 wird auch Siehe Vorwort zum Abschnitt Hydraulik Gruppe 1. - Seite 17 Pelletlager Anschluss des Pelletkessels Für die Versorgung des Pelletkessels bietet De Dietrich 2 Pellet- Der Pelletkessel wird mittels Differenzregelung Typ A und Flow box Behälter an. Typ ML 18 mit 250 l Inhalt, und Typ ML 19 mit 500 l an den PSB 750 Pufferspeicher angeschlossen.
- Seite 18 Installationsbeispiel 25.1 Neuanlage oder Modernisierung: Kombikessel CMB + Quadro DU 750 + 6 Stck. PRO-Kollektor als Alleinheizung Sonne und Holz Der Kombikessel wird mittels Rücklauf-Hochhalte Gruppe an den QUADRO 4 Zonen Speicher angeschlossen. Der Kessel versorgt zuerst den WW TeiI und heizt anschließend den Pufferteil des QUADRO auf.
-
Seite 19: Elektrische Anschlüsse
6 Elektrische Anschlüsse Alle elektrischen Anschlüsse müssen von einem Halten Sie die angegebenen Polaritäten an den Klemmen qualifizierten Fachmann vorgenommen werden. Da die ein: Phase (L), Nulleiter (N) und Erde elektrische Einrichtung im Werk sorgfältig kontrolliert Netzkabel - 230 V wurde, dürfen an den inneren Schaltverbindungen auf Verkabelung der Heizungspumpe keinen Fall Änderungen vorgenommen werden. -
Seite 20: Stromlaufplan
7 Stromlaufplan Erläuterung: Die Ladepumpe auf der Rücklauf-Hochhalte-Gruppe wird durch die Differenzregelung Typ A, EC 190, angesteurt. Nur wenn kein Ladepumpe - Pufferspeicher Pufferspeicher vorhanden ist, kann die Pumpe mittels der auf dem Schatlfeld befindlichen Pumpenthermostaten angeschlossen Brenner werden. Türkontakt Phase Nulleiter Abgasthermostat... -
Seite 21: Montage Der Luftklappe Des Brenners
8 Montage des Brenners (Zubehör) Montage der Luftklappe des Brenners: Ein Loch mit Ø 4 mm in die Luftklappe und den Brenner bohren. Die Luftklappe am Brenner befestigen. Die Luftklappe des Brenners je nach gewählter Betriebsart positionieren: Betrieb mit Pellets: Blende geöffnet. Betrieb mit Scheitholz: Abdeckblende geschlossen. - Seite 22 Montage des Brenners Isolation wie unten angegeben anbringen (mit dem Heizkessel geliefert). Den Brenner und den Anschlag (mit dem Heizkessel geliefert) so positionieren, dass der Endschalter gegen den Anschlag drückt Brenner und Anschlag mit den Befestigungsmuttern anbringen - Der Endschalter muss geschlossen sein.
-
Seite 23: Montage Der Pellet-Zufuhr Am Brenner
Montage der Pellet-Zufuhr am Brenner Abdeckhaube abnehmen Kreuzschlitzschraubendreher)) - Massedraht abziehen C000525 Rohr befestigen (1 Innensechskantschlüssel - 4 mm) - Massedraht aufstecken Die Brennerabdeckhaube wieder aufsetzen. 22/08/06 - 300008454-001-E... - Seite 24 Einbau des Brennerkabels - Brennerkabel durch die Kabelführungen verlegen. - Brennerkabel hinten am Heizkessel am Steckverbinder anschließen. 22/08/06 - 300008454-001-E...
-
Seite 25: Einbau Des Pelletbehälters
9 Einbau des Pelletbehälters Pelletmagazin neben dem Heizkessel aufstellen Kabel des Förderschneckenmotors an der Steckdose des Brenners anschließen. Förderschnecke in das Magazin stecken und so fixieren, dass die Schnecke einen Winkel von maximal 45° hat, Empfehlung: Abscheider für Abrieb ( Sägemehl) in den Pelletzufuhr Schlauch einbauen. -
Seite 26: Inbetriebnahme - Betrieb Mit Scheitholz
2. Abgasthermostat auf 0 stellen (Zündung) - (ausgenommen CBM 15). 10. Abgasthermostat zwischen Min und Max stellen (im Betrieb) - (ausgenommen CBM 15). 3. Ein/Aus-Schalter auf 1 stellen. Wenn der Brennstoff verbrannt ist, wird der Abgasventilator 4. Am Hebel ziehen, um die Anheizklappe zu öffnen. - Seite 27 Inbetriebnahme 4. Nach 1 - 1 1/2 Stunden sind die Messwerte erneut zu kontrollieren und ggf. über Nachregulieren der Primärluft die Ausreichende Verbrennungsluftzufuhr sicherstellen. Einstellung zu optimieren. Um Falschluftmessungen auszuschließen die Luftklappe des Besonderheiten Brenners, siehe Seite 21, dicht schließen und die Stöße der Abgasleitung mit feuerfestem Silicon verschließen.
-
Seite 28: Einstellung Der Verbrennung - Betrieb Mit Scheitholz
Die Abgassonde ca 500 mm hinten dem Abgasstutzen in eine Abgasrohrmitte einführen. Abgastemperatur messen. Einstellwerte Empfehlung : Bei normalem Betrieb müssen die folgenden Werte gemessen Heizkesseltyp CBM 15 CBM 25 CBM 30 werden: bei Nennleistung Abgastemperatur: 200 - 300 °C (Maximal: 320 °C) >... -
Seite 29: Einstellung Des Feuerungsreglers
4 Einstellung des Feuerungsreglers 4. Den Feuerungsregler auf 80 °C einstellen. 5. Die Luftklappe durch Ziehen an der Kette öffnen und warten, bis das Thermometer 80 °C erreicht. 6. Die Kette so einhängen, dass mindestens eine Öffnung von 5 mm besteht und das Kettenglied markieren 7. -
Seite 30: Inbetriebnahme - Betrieb Mit Pellets
Inbetriebnahme - Betrieb mit Pellets Die Erstinbetriebnahme hat durch den Ersteller der Anlage Beim Wechseln der Betriebsart (Scheitholz / Pellets): oder einen von ihm benannten Fachkundigen zu erfolgen; - Das Ende der Holzscheitverbrennung abwarten dabei sind Messwerte einem Protokoll - Heizkessel nicht mit Holzscheiten beladen. aufzuzeichnen (Siehe Ende der Anleitung). -
Seite 31: Einstellung Der Verbrennung
Inbetriebnahme Wir empfehlen das Abgasrohr mit geeignetem Material zu isolieren um den Taupunkt zu erhöhen und Kondensation im Abgasrohr zu Die Brennerleistung ist in Abhängigkeit von der erforderlichen verhindern. Heizlast und der minimal erforderlichen Abgastemperatur für die Um Falschluftmessungen auszuschließen die Luftklappe des Abgasanlage, Taupunktunterschreitung vermeiden,... -
Seite 32: Wartung
Wartung 1 Überprüfung und Reinigung der Hauptbauteile Wasserstand Regelmäßig den Wasserstand der Anlage überprüfen. Füllen Sie bei Die Anlage ausschließlich im Bedarfsfall entleeren. Bedarf Wasser nach, wobei der Zulauf von kaltem Wasser in den Beispiel: Mehrere Monate andauernde Abwesenheit mit heißen Kessel vermieden werden muss. -
Seite 33: Reinigung Des Abgassammlers (Etwa 1 Mal Pro Monat)
4 Reinigung des Abgassammlers (Etwa 1 Mal pro Monat) Nur bei kaltem Heizkessel. Inspektionsklappen öffnen und mit einer Bürste reinigen. Die Asche an der unteren Inspektionsklappe entfernen. 22/08/06 - 300008454-001-E... -
Seite 34: Reinigung Des Abgasventilators (Etwa 1 Mal Pro Monat)
5 Reinigung des Abgasventilators (Etwa 1 Mal pro Monat)* * ausgenommen CBM 15 - Abgasventilator demontieren. Abgasventilatoranschlussstecker anschließen - Die Flügel reinigen Sich geräuscharmen Betriebs Abgasventilators - Auf die richtige Positionierung der Flügel des Ventilators achten. vergewissern (keine Schleifgeräuche). Die 2 Dichtungen anbringen Abgasventilator anbringen Die Befestigungen anziehen (Fächerscheiben + Flügelmuttern ) -
Seite 35: Überprüfung Der Türen (Etwa 1 Mal Pro Monat)
6 Überprüfung der Türen (Etwa 1 Mal pro Monat) Mindestens 1 Mal pro Monat die Dichtheit der Türen des Heizkessels prüfen Einstellung der Tür (falls erforderlich): Falls erforderlich, die Dichtungen durch einen Installateur ersetzen lassen. 7 Reinigung der Verkleidung - Nur Seifenwasser und einen Schwamm verwenden. - Mit einem weichen Tuch oder einem Fensterleder trocknen. -
Seite 36: Schornsteinfeger-Informationen
2. Verlöschen der Flamme abwarten (rote Kontrollleuchte am gereinigt werden: Brenner) - Abschalten des Heizkessels durch den Sicherheitsthermostat 3. Abschalten des Gebläses abwarten ausgenommen CBM 15: - Abschalten des Heizkessels durch die Sicherung 5 Minuten nach dem Verlöschen der Flamme. - Abschalten des Heizkessels durch den Ein/Aus-Schalter, 4. - Seite 37 Besondere Vorsichtsmaßnahmen Außerhalb der Heizperiode: - Die Umwälzpumpen mindestens 1 Mal pro Monat 2 Minuten laufen lassen. - Die Heizoberflächen des Heilkessels korrekt reinigen. Vorsichtsmaßnahmen bei Frostgefahr Heizkreise: Trinkwasserkreis: In ungenutzten Haüsern oder bei ausgeschaltetem Heizbetrieb: Den Wassererwärmer und die Warmwasserleitungen entleeren. Frostschutzmittel verwenden, Einfrieren...
-
Seite 38: Ersatzteile - Cbm
Schaltfeld-Folie - CBM 25-30 300007847 Thermometer 0-120 °C 300009018 Schaltfeld-Folie - CBM 15 300007853 Endschalterkontakt 300009025 Schaltfeld Frontplatte - Gelb - CBM 15 300007855 Kabelbaum Schaltfeld - komplett 300009029 Schaltfeld Frontplatte - Gelb - CBM 25-30 300008962 Kabelbaum Schaltfeld CBM15 300009131 Seitenabdeckung links, weiß... - Seite 39 Artikel Bezeichnung 300009190 Gewölbe hitzebeständig - Länge: 310 mm Feuerraum - Rechtes Teil + Linkes Teil - 300009192 310 mm Feuerraum - Rechtes Teil + Linkes Teil - 300009193 510 mm 300009194 Feuerraum, komplett - 310 + 160 mm Roststein, abgerundet - Feuerraum - 300009195 160 mm ( 2 Stück) 300009196...
-
Seite 40: Inbetriebnahmeprotokoll
Inbetriebnahmeprotokoll Installationsort....................Firma ......................Bauherr ......................Straße ......................Straße ......................Plz./Ort......................Plz./Ort......................Tel..........Fax............Tel..........Fax............Mobil......................Mobil ......................E-mail ......................E-mail......................Monteur ....................... Anlagenbeschreibung Kesseltyp: ...... Schornstein: Kamin-Abmessungen: ....... Querschnitt ....... cm Wirksame Höhe: ....... Unterdruck / Zug des Schornsteins: ....(kalter Zustand) hPa ....mbar Zugregler vorhanden ja - nein... - Seite 41 Brennstoff: Typ: ...... Länge: ....... Durchmesser: ....... Feuchtigkeitsgrad....... Holzart: ...... Laubholz - Fichte - Tanne Mischholz - Pallettenholz Abbruchholz Vermerke über Eingriffe in die Anlage - Wartung - Reparatur Gegenstand der Arbeiten: (1) - (2) - (3) - (4) Durchgeführt von, Datum: ..............................................
- Seite 42 22/08/06 - 300008454-001-E...
- Seite 43 22/08/06 - 300008454-001-E...
