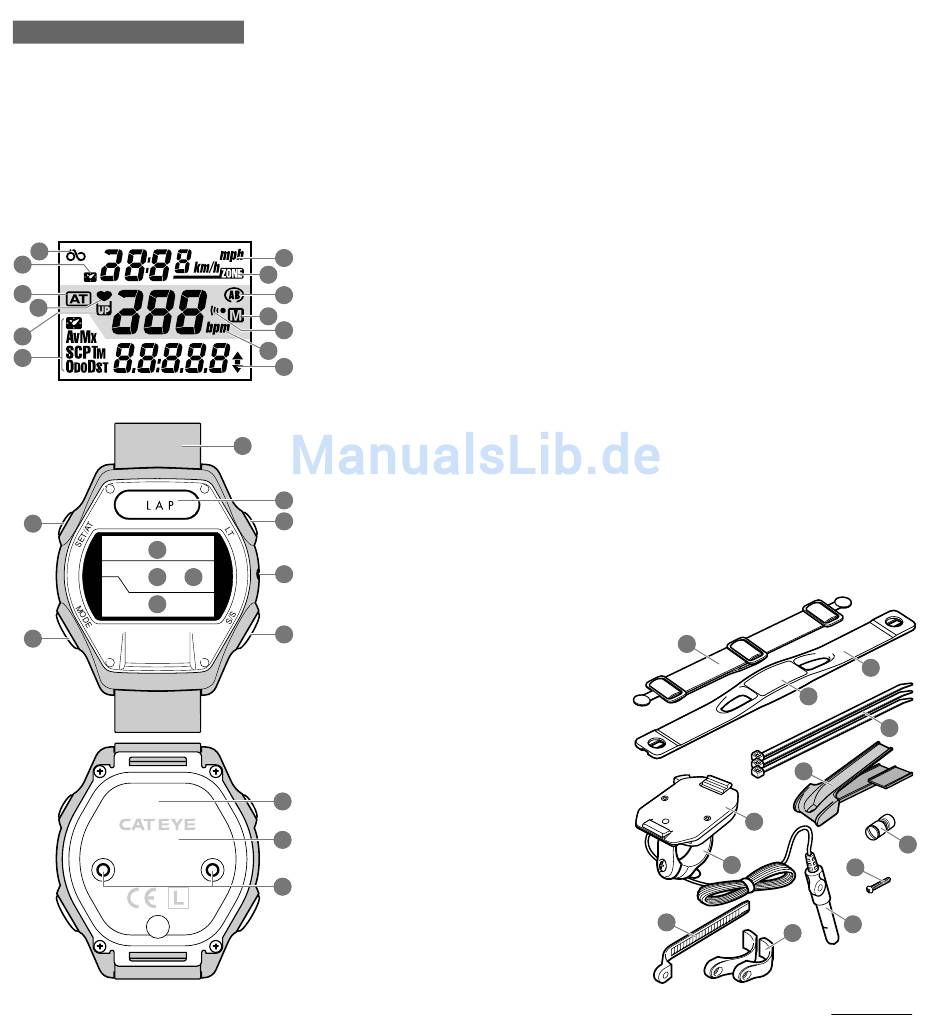

BEZEICHNUNG DER VERSCHIEDENEN BAU- UND
ZUBEHÖRTEILE
Hauptgerät (Computer)
A. Anzeige
1. Obere Anzeige
2. Mittlere Anzeige
3. Untere Anzeige
4. G e s c h w i n d i g k e i t s s y m b o l /
Fahrradsymbol
6
5. Symbol Uhrzeit
7
11
6. Geschwindigkeitsmeßeinheit
13
7. Symbol Herzfrequenz-Zielbereich
12
8. Symbol Automatische Funktion
14
9. Symbol Herzfrequenz
15
10. Symbol Prozentsatz verwendeter
Speicher
11. Symbol Radumfang
H
12. Alarmsymbol
13. Symbol Speicherung
B
14. Herzfrequenzeinheit
D
15. Pace-Pfeil (Tempo halten)
16. Symbol gewählte Betriebsart
G
B. Runden-Taste (LAP)
C. Einstelltaste (SET/AT)
D. Lichttaste (LT)
F
E. Mode-Taste (MODE)
F. Start-/Stopptaste (S/S)
G. All-Clear-Taste (alles löschen)
H. Handgelenkband
I. Gehäusedeckel
J. Kontakte
K. Seriennummer
I
K
J
Brustgurt mit
Herzfrequenzmesser
L. Sender
M. Elektrodengurt
N. Befestigungsgurt
Montageteile
O. Halterung
P. Aufsteckplatte
Q. Geschwindigkeitssensor
R. Radmagnet
S. Gummikissen
T. Nylonband
U. Sensorschraube
V. Sensorband B
W. Sensorband A (breit) (schmal)
Zubehörteile
Schraubenzieher
Transporttasche
Schnellübersicht
Anleitung für schnelle Inbetriebnahme
Betriebsanleitung
N
L
S
P
O
V
W
M
T
R
U
Q
5
MSC-2Dx
