Montage der Teile am Fahrrad
Achten Sie darauf, daß die jeweiligen Sensoren und Magneten korrekt zueinander positioniert sind.

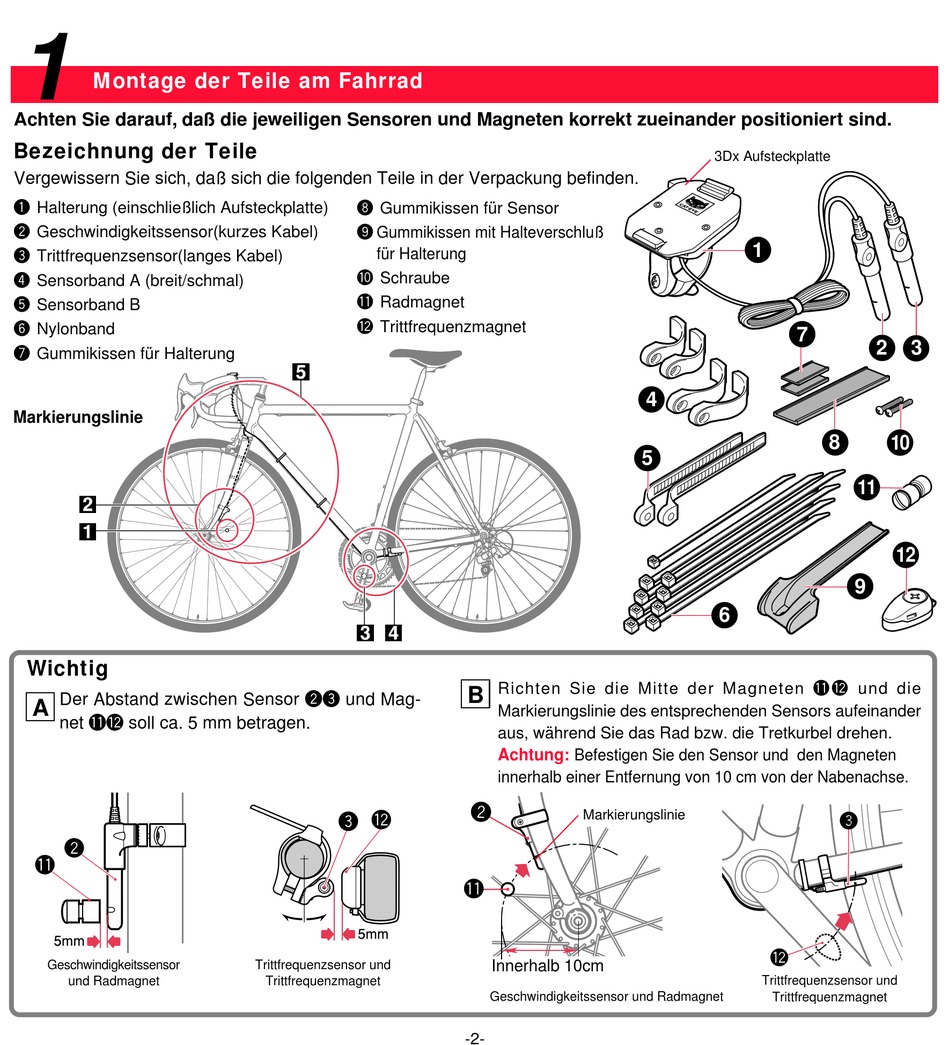

Bezeichnung der Teile
Vergewissern Sie sich, daß sich die folgenden Teile in der Verpackung befinden.
1 Halterung (einschließlich Aufsteckplatte)
2 Geschwindigkeitssensor(kurzes Kabel)
3 Trittfrequenzsensor(langes Kabel)
4 Sensorband A (breit/schmal)
5 Sensorband B
6 Nylonband
7 Gummikissen für Halterung
Markierungslinie
Wichtig
Der Abstand zwischen Sensor 23 und Mag-
A
net qw soll ca. 5 mm betragen.
Geschwindigkeitssensor
und Radmagnet
8 Gummikissen für Sensor
9 Gummikissen mit Halteverschluß
für Halterung
0 Schraube
q Radmagnet
w Trittfrequenzmagnet
Trittfrequenzsensor und
Trittfrequenzmagnet
5
Richten Sie die Mitte der Magneten q w und die
B
Markierungslinie des entsprechenden Sensors aufeinander
aus, während Sie das Rad bzw. die Tretkurbel drehen.
Achtung:
Befestigen Sie den Sensor und den Magneten
innerhalb einer Entfernung von 10 cm von der Nabenachse.
Markierungslinie
Innerhalb 10cm
Geschwindigkeitssensor und Radmagnet
-2-
3Dx Aufsteckplatte
1
7
4
6
Trittfrequenzsensor und
Trittfrequenzmagnet
2
3
8
10
11
12
9
