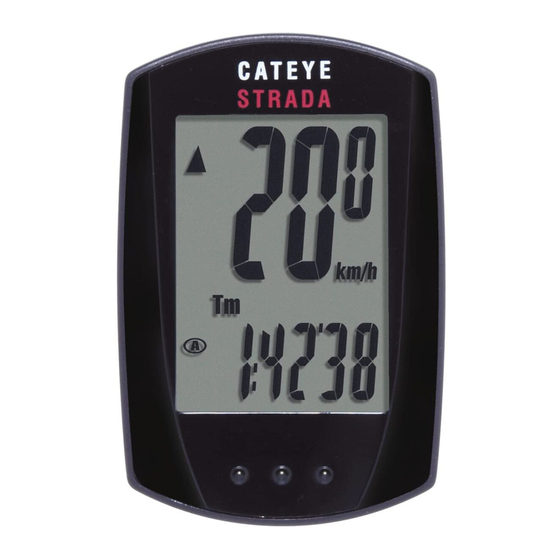

Cateye STRADA CC-RD100 Bedienungsanleitung

CATEYE STRADA
CYCLOCOMPUTER CC-RD100
WARNUNG/VORSICHT
• Konzentrieren Sie sich nicht auf den Computer, während Sie fahren. Achten Sie beim
Fahren auf Ihre Sicherheit!
• Installieren Sie den Magneten, den Sensor und die Halterung auf sichere Weise.
Kontrollieren Sie diese in regelmäßigen Abständen.
• Falls ein Kind eine Batterie aus Versehen verschluckt, suchen Sie sofort einen Arzt auf.
• Vermeiden Sie es, den Computer für längere Zeit direkter Sonneneinstrahlung auszusetzen.
• Zerlegen Sie den Computer nicht.
• Lassen Sie den Computer nicht fallen. Dies kann eine Computerfehlfunktion verursachen.
• Wenn Sie den Computer verwenden, während er auf der Halterung steckt, drücken Sie die
MODE-Taste im Bereich der drei Punkte unter dem Bildschirm. Wenn Sie zu kräftig auf
andere Bereiche drücken, kann dies zu Fehlfunktionen oder Schäden führen.
• Legen Sie den Computer nicht auf eine Metallfläche, sonst überbrücken Sie die
Kontaktstellen und die Batterie wird entladen.
• Ziehen Sie das Rad am Halteband nur mit der Hand an. Wenn Sie es zu fest anziehen,
kann das Schraubengewinde beschädigt werden.
• Verwenden Sie für die Reinigung des Computers und des Zubehörs keinen Verdünner,
Benzol oder Alkohol.
• Entsorgen Sie leere Batterien entsprechend den ortsüblichen Bestimmungen.
• Die LCD-Anzeige kann verzerrt erscheinen, wenn durch polarisierte Sonnenbrillengläser gesehen wird.
Einstellen des Computers
AC
MENU
Batteriefachabdeckung
Kontakt
MODE
: Geschwindigkeitseinheit
: Radgröße-Symbol
1
Löschen Sie sämtliche Daten
(Initialisierung)
Drücken Sie die AC-Taste auf der
Rückseite.
2
Wählen Sie die gewünschte
Geschwindigkeitseinheit
Wählen Sie " " oder " ".
Einstellung
km/h ↔ mph
speichern
MENU MENU
MODE MODE
3
Geben Sie den Reifenumfang ein
Geben Sie den Reifenumfang Ihres Fahrrades
in mm ein.
* Beziehen Sie sich auf die Reifenumfangtabelle.
Stellen verschieben
Erhöhen
(durch Drücken &
Halten)
MODE MODE
MODE MODE
Einstellung
speichern
MENU MENU
4
Stellen Sie die Uhr ein
Wenn MODE gedrückt gehalten wird, wird
"Angezeigte Uhrzeit", "Stunden" und
"Minuten" in dieser Reihenfolge angezeigt.
24h 12h, oder den Wert erhöhen
↔
MODE MODE
Bildschirm umschalten
oder Stellen verschieben
(durch Drücken & Halten)
MODE MODE
Tire circumference
reference table
Wenn der Computer auf der
ETRTO
Halterung befestigt ist
Hier drücken!
47-305
47-406
47-507
23-571
AC
37-590
40-559
47-559
50-559
54-599
57-559
57-559
32-630
18-622
20-622
23-622
25-622
28-622
32-622
37-622
40-522
Messen Sie den Radum-
fang (L) Ihres Fahrrads
Setzen Sie eine Markie-
rung auf der Lauffläche
des Reifens und fahren
Sie mit dem Fahrrad eine
v o l l e R a d u m d r e h u n g .
Markieren Sie den Start-
punkt und das Ende der
Einstellung speichern
Umdrehung und messen
(fertig)
Sie dann den Abstand zwi-
schen diesen beiden Mar-
MENU MENU
kierungen. Dies ist Ihr tat-
sächlicher Umfang. Oder
entnehmen Sie den unge-
fähren Umfang gemäß Ih-
rer Reifengröße aus der
obigen "Wertetabelle".
Installation des Gerätes an Ihrem Fahrrad
2
1
3
7
1
Befestigen Sie die Halterung am Vorbau oder Lenker
Wenn die Halterung am Vorbau befestigt wird
2
Reifengröße L (mm)
12 x 1.75 935
14 x 1.50 1020
Wenn die Halterung am Lenker befestigt wird
14 x 1.75 1055
16 x 1.50 1185
16 x 1.75 1195
18 x 1.50 1340
18 x 1.75 1350
20 x 1.75 1515
1
20 x 1-3/8 1615
22 x 1-3/8 1770
22 x 1-1/2 1785
24 x 1 1753
24 x 3/4 Tubular 1785
24 x 1-1/8 1795
24 x 1-1/4 1905
24 x 1.75 1890
24 x 2.00 1925 2
Wickeln Sie das Kabel
24 x 2.125 1965
um das vordere
26 x 7/8 1920
26 x 1 ( 59 )
1913
Bremskabel
26 x 1 ( 65 )
1952
26 x 1.25 1953
Vorsicht:
26 x 1-1/8 1970
26 x 1-3/8 2068
Drehen Sie den Lenker,
26 x 1-1/2 2100
um sicherzustellen, dass
26 x 1.40 2005
das Kabel eine volle
26 x 1.50 2010
26 x 1.75 2023
Drehung nicht behindert.
26 x 1.95 2050
26 x 2.00 2055
26 x 2.10 2068
Installieren Sie den Sensor und den Magneten:
26 x 2.125 2070
26 x 2.35 2083
26 x 3.00 2170
Der Magnet muss durch die
A
27 x 1 2145
Sensorlinie des Sensors
27 x 1-1/8 2155
27 x 1-1/4 2161
hindurchgeführt werden.
27 x 1-3/8 2169
650 x 20C 1938
650 x 23C 1944
650 x 35A 2090
650 x 38A 2125
650 x 38B 2105
700 x 18C 2070
700 x 19C 2080
700 x 20C 2086
700 x 23C 2096
700 x 25C 2105
Sensorlinie
700 x 28C 2136
700 x 30C 2146
700 x 32C 2155
700C Tubular 2130
3
Installieren Sie den Sensor
700 x 35C 2168
700 x 38C 2180
700 x 40C 2200
29 x 2.1 2288
29 x 2.3 2326
5
* Sie können auch Kabelbinder 9 (anstelle des Sensor-
gummibandes 5) verwenden, um den Sensor zu sichern.
4
Installieren Sie den Magneten
Speiche
* Drehen Sie nach der Installation das Vorderrad etwas, um zu überprüfen, ob die Geschwindigkeit
auf dem Computer angezeigt wird. Falls die Geschwindigkeit nicht angezeigt wird, überprüfen Sie,
ob die Bedingungen
L mm
U.S. Pat. Nos. 5236759/6957926 Pat./Design Pat. Pending
Copyright© 2006 CATEYE Co., Ltd.
CCRD10-061114 066600501 3
1 Halteband
5
4
2 Halterung
3 Sensor
6
4 Magnet
5 Gummiband für den Sensor (x2)
8
6 Haken
7 Sensor Gummipolster Mitte (x3)
9
8 Gummipolster für Halter
9 Kabelbinder (x5)
8
1
8
Vorsicht:
Beim Festziehen der Halterung sicherstellen, dass
2
das Kabel nicht im Lenker eingeklemmt wird.
Zum Sensor
Der Abstand zwischen der Sensoroberfläche und
B
dem Magneten darf nicht mehr als 5 mm betragen.
Innenseite der
rechten
4
Vorderradgabel
3
* Verwenden Sie die Sensorgummipolster 7 um
4
den Abstand einzustellen.
3
Innenseite der
rechten
Vorderradgabel
6
5
Entfernen/Befestigen Sie den Computer
4
Zur Sensorlinie
A und B erfüllt sind.
DE
Vorbau
Vorsicht:
Beim Festziehen der Halterung
sicherstellen, dass das Kabel nicht
im Vorbau eingeklemmt wird.
Lenker
Schneiden
Vorsicht:
Die Schnittkante des Haltebands
abrunden, um Verletzungen zu
vermeiden.
Innenseite
der rechten
3
Vorder-
radgabel
9
Sicher
festziehen
Computer festhalten
Klick
Nach außen drücken
