Die Bauart ermöglicht Montierung des Relais ganz nahe andere uni-line Einheiten. Ein
Abstand von min. 50 mm zwischen bzw. der Ober- und Unterseite dieses Relais und
anderen Relais/Einheiten ist jedoch erforderlich.
Die DIN Schiene ist immer waagerecht zu montieren, wenn sie mehrere Relais trägt.
4. Anschlüsse
Alle Spannungseingänge können durch eine 2A Sicherung geschützt werden.
Das Relais ist vor ESD (elektrostatischer Elektrizität) geschützt, und ein weiterer Son-
derschutz während des Montieren des Relais davor ist deswegen nicht erforderlich.

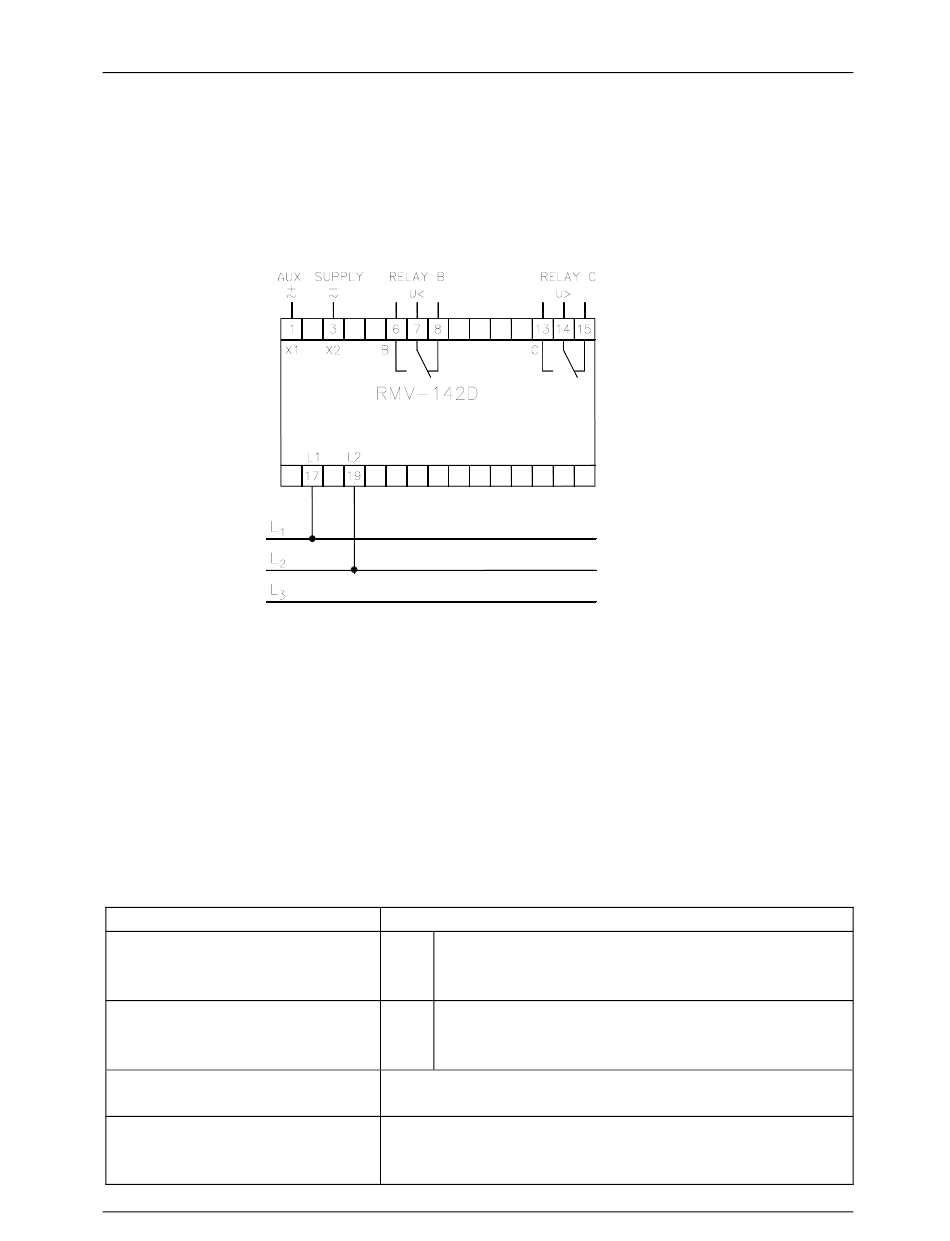

Das RMV-142D wird zwischen 2 Phasen oder zwischen 1 Phase und Nulleiter ange-
schlossen. Das Relais sollte so konfiguriert sein, daβ der Eingang des Relais der
tatsächlich gemessenen Spannung entspricht.
5. Inbetriebsnahmeanleitung
5.1 Einstellung und Anzeige
Einstellung von
Unterspannung
Einstellpunkt:
(80...100%) von U
n
Überspannung
Einstellpunkt:
(100...120%) von U
n
Verzögerung:
(0...10 s)
Hysterese:
(1...10%) von U
n
Installations- und Inbetriebsnahmeeinleitungen RMV-142D
"U<"
Gelbe LED leuchtet, wenn die Eingangsspan-
nung den Grenzwert unterschreitet.
.
Kontakt hat noch nicht geschaltet
"U>" Gelbe LED leuchtet, wenn die Eingangsspan-
nung den Grenzwert überschreitet.
Kontakt hat noch nicht geschaltet.
Kontakt schaltet und rote LED leuchtet nach Ablauf
der Zeit.
Relaiskontakt wird zurückgestellt (Reset), wenn die
Fehlerspannung gleich oder kleiner als die Hysterese
ist
LED/Relais
4189340118F (D)
