1. Beschreibung
Dieses einphasige, kombinierte Unter- und Überspannungsrelais des Typs RMV-142D
ist Teil einer kompletten DEIF-Baureihe (die uni-line) von Relais für den Schutz und die
Regelung von Generatoren.
2. Etikett

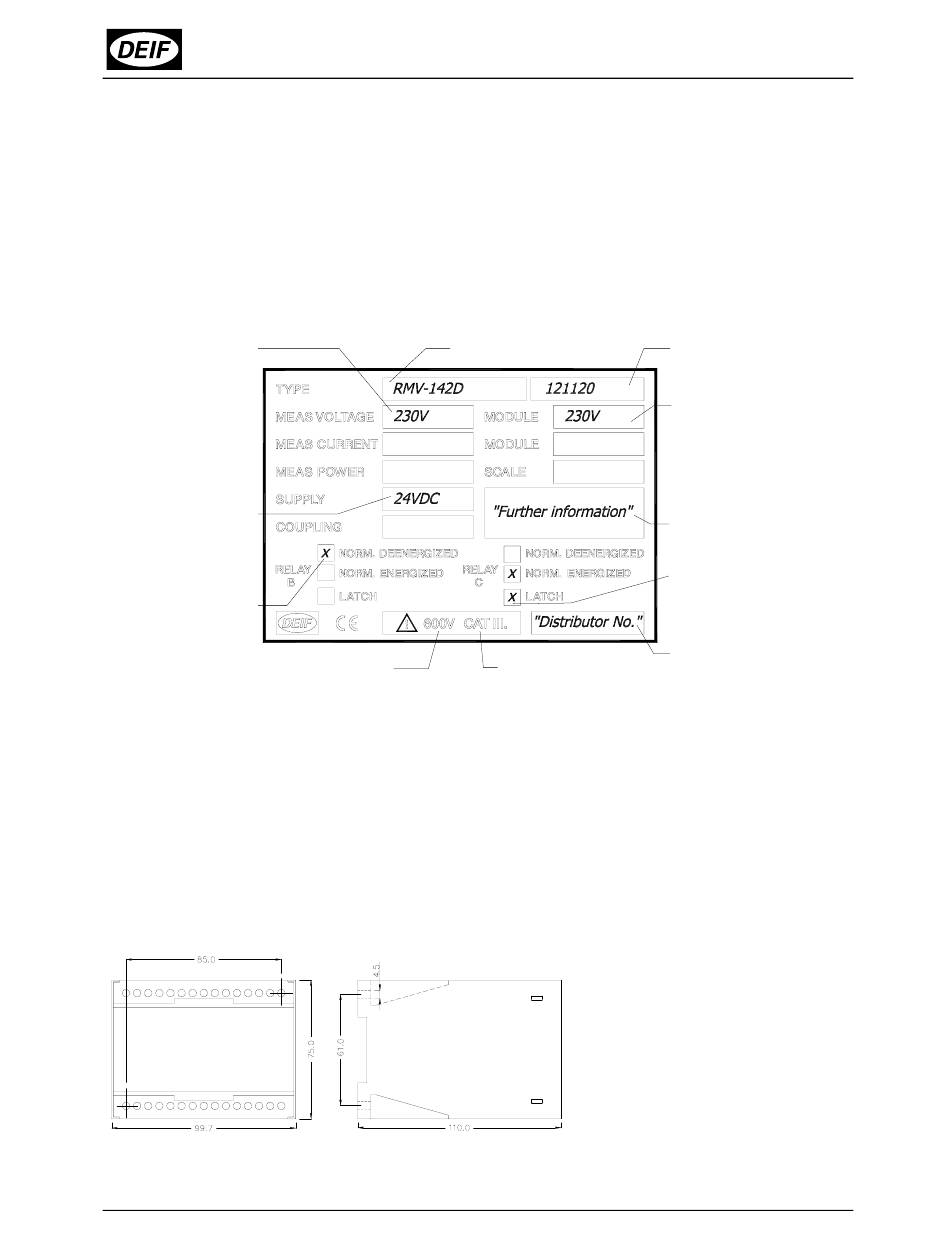

Das Relais ist mit einem Etikett mit den folgenden Daten ausgestattet:
Meβspannung
entspricht 100% der Skala
Versorgungsspannung
Relaisschaltung
Gezeigt ist Schaltung B
als ein normal abgefallen-
des Relais, Relais C als
ein normal angezogenes
Höchste Spannung
Relais mit Selbsthaltung
der Erde gegenüber
Hinweis: Das Relais ist mit einem 200 ms Einschaltkreis ausgestattet, der die
korrekte Funktion des Relais beim Einschalten der Hilfsspannung
sicherstellt. Normal angezogene Kontakte ("NE") werden nicht betätigt
(Kontakt öffnet/schlieβt nicht) vor Ablauf von 200 ms nach Einschalten der
Hilfsspannung. Auβerdem ist das Relais mit einem 200 ms Ausschaltkreis
versehen, der die Überwachung und Erfassung nach Ausschalten der
Hilfsspannung sicherstellt.
3. Montageanleitung
Seite 2 von 4 Tel.: (+45) 9614 9614 • Fax: (+45) 9614 9615 • E-mail: deif@deif.com
Typenbezeichnung
Installationskategorie
Das RMV-142D ist für den
Schalttafelaufbau vorgesehen,
entweder an einer 35 mm DIN
Schienen oder mittels 2 Stück
4 mm-Schrauben montiert.
Gewicht: ca. 0,650 kg
DEIF's Bestätigungs-Nr.
Bei Anfragen anzugeben
Montiertes Spannungsmodul
(Z. B. Zeitverzögerung(en),
Sondereichung)
Kontakt verbleibt in Schaltposition,
selbst wenn der Eingang wieder in
den Normalzustand zurückkehrt.
Selbsthaltung ist durch Abschalten
der Hilfsspannung zurückzusetzen.
Vertreters ID-Nr.
Wird vom Vertreter bei Kunden-
anpassung der Einheit ausgefüllt.
