Dmx Steuerung - involight Stratus700DMX Bedienungsanleitung

Drücken Sie die „Function" Taste, bis „H512" angezeigt wird. Nutzen Sie die Tasten „UP" und „DOWN" um den
Wert zu erhöhen oder zu verringern H001 – min, H512 – max
Drücken Sie die „Function" Taste, bis „F512" angezeigt wird. Nutzen Sie die Tasten „UP" und „DOWN" um den
Wert zu erhöhen oder zu verringern F001 – min, F512 – max

DMX Steuerung:

Kanal Belegung:
Kanal
1
2
DMX ist die Abkürzung für Digital Multiplex und ermöglicht die digitale Steuerung von mehreren DMX-Geräten über
eine gemeinsame Steuerleitung.
Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers oder eines anderen
DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um
eine Reihenschaltung zu bilden.

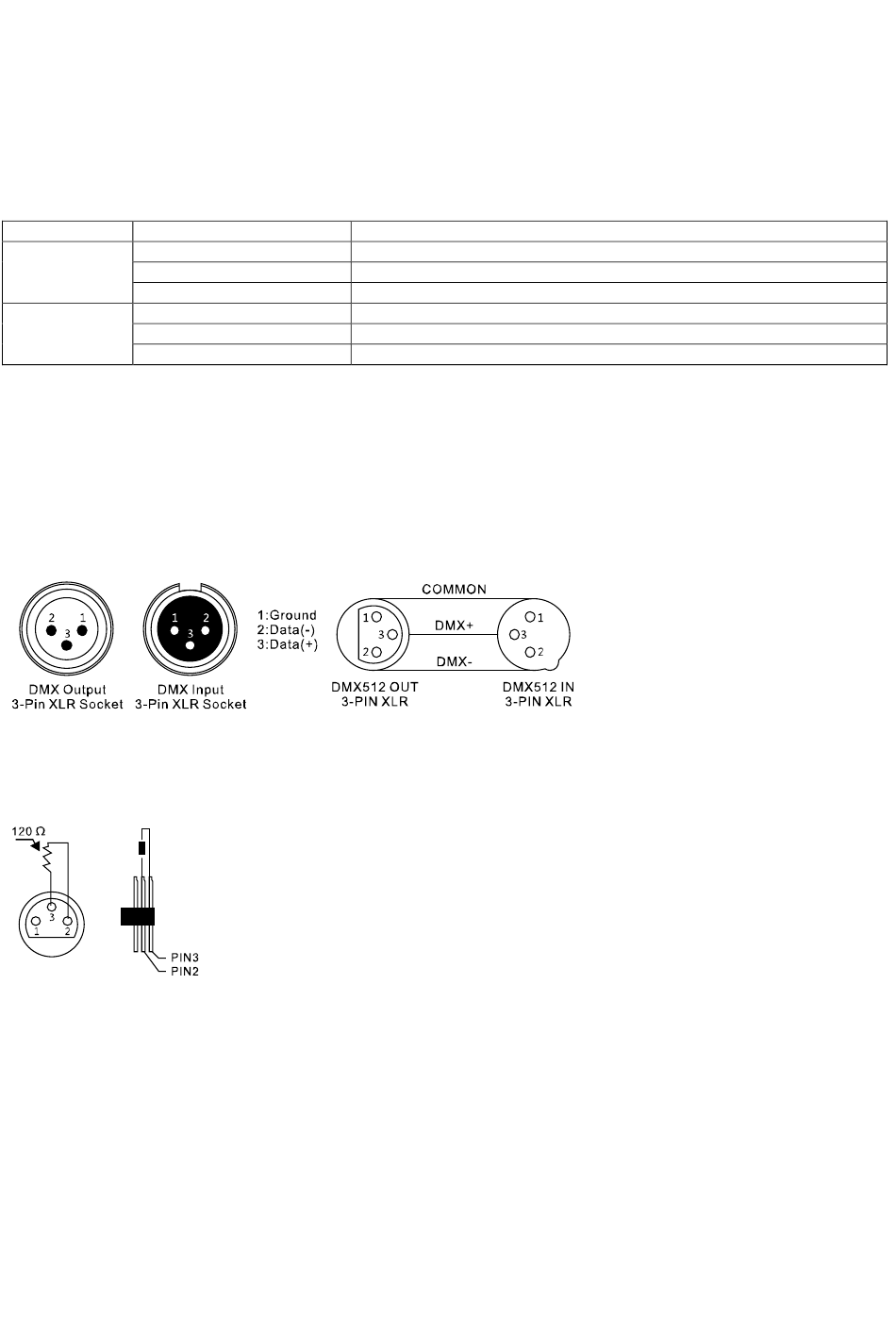

DMX-Anschlüsse:
Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX-Eingang.
Für Anlagen mit sehr langen DMX-Kabelwegen oder hohen elektrischen Störeinflüssen, wie zum Beispiel in einer
Diskothek, ist es empfehlenswert, einen DMX-Terminator zu verwenden. Der DMX-Abschlusswiderstand wird in
einem XLR-Stecker als 120 Ω Widerstand zwischen Pin 2 und 3 ausgeführt der in die letzte Ausgangsbuchse der
DMX-Linie gesteckt wird.
Wert
0 - 5
6 - 249
250 - 255
0 - 5
6 - 249
250 - 255
Funktion
Keine Funktion
Nebelmenge (5 - 95%)
Max Ausstoß (100%)
Keine Funktion
Lüfter Geschwindigkeit (5 - 95%)
Max Geschwindigkeit (100%)
7
