DMX правлен е.
Назначение каналов:
Канал
1
2
DMX512 (англ. Digital Multiplex) — стандарт, описывающий метод цифровой передачи данных между контроллерами и
световым оборудованием, а также дополнительным оборудованием посредством общего кабеля управления.
Стандарт DMX512 позволяет управлять по одной линии связи одновременно 512 каналами, (не путать каналы с
приборами, один прибор может использовать иногда несколько десятков каналов). Каждый прибор имеет определённое
количество управляемых дистанционно параметров и занимает соответствующее количество каналов в пространстве
DMX512.

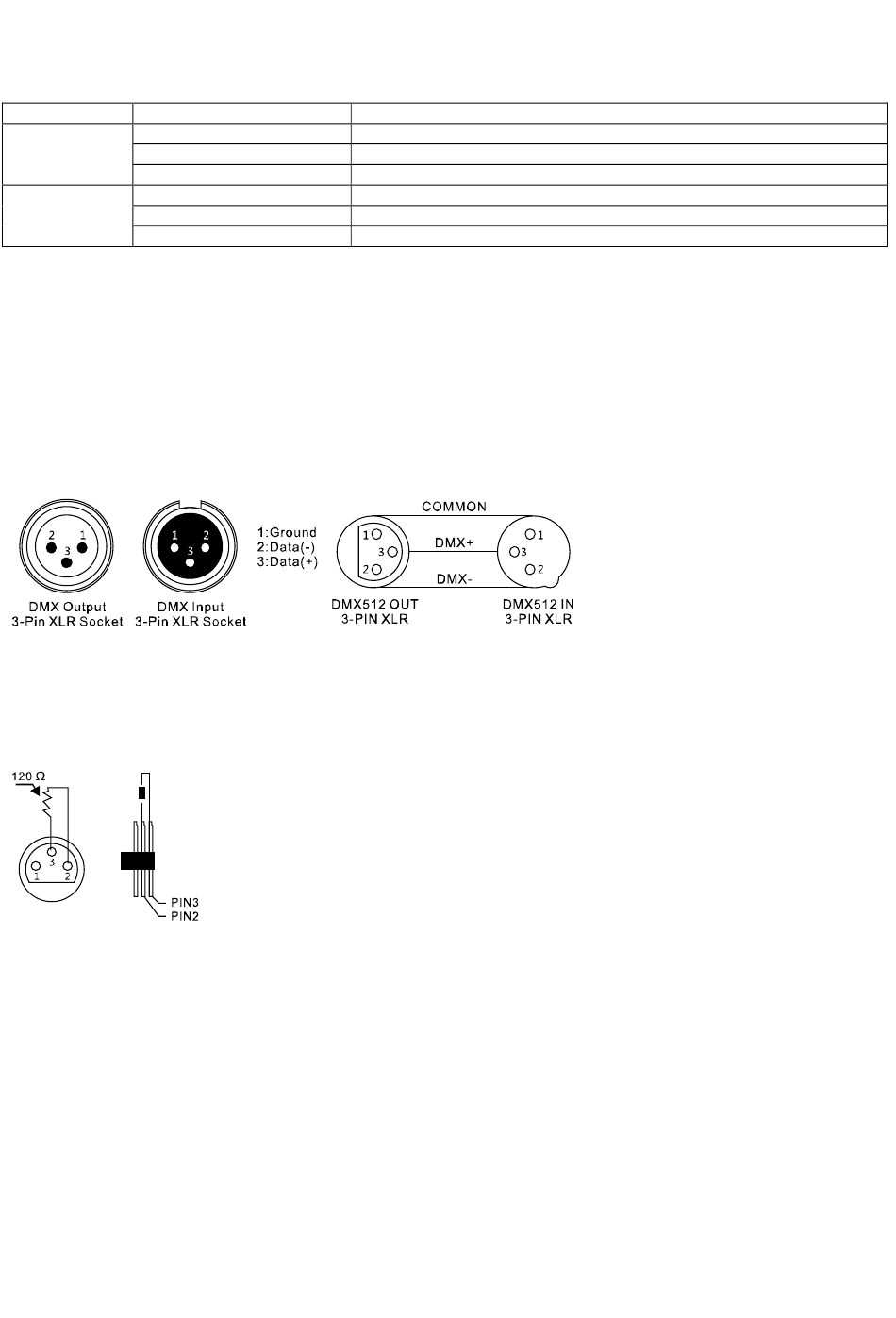

DMX-под лючен е:
Подключите XLR-кабелем DMX-«выход»(OUT) прибора с DMX-входом(IN) DMX-контроллера или другого DMX-
устройства. Подключите XLR-кабелем «вход»(IN) первого DMX-прибора с «выходом»(OUT) второго и так далее, чтобы
сформировать последовательное цепное соединение.
Один трех контактный XLR разъем служит в качестве DMX-выхода, один трех контактный разъем XLR DMX служит
входом.
Для установок с очень длинным DMX-кабелем или из-за высоких электрических помех, например, на дискотеке,
рекомендуется использовать «DMX-терминатор». «DMX терминатор» будет служить XLR-разъему как сопротивление
120 Ом. между контактами 2 и 3, и вставляется в последний выходной разъем DMX-линии.
Значение
0 - 5
6 - 249
250 - 255
0 - 5
6 - 249
250 - 255
Функции
Отсутствует
Мощность дыма(5 - 95%)
Максимальный выброс (100%)
Отсутствует
Скорость вращения вентилятора (5 - 95%)
Максимальная скорость (100%)
