involight Stratus700DMX Bedienungsanleitung
Verwandte Anleitungen für involight Stratus700DMX
Inhaltszusammenfassung für involight Stratus700DMX

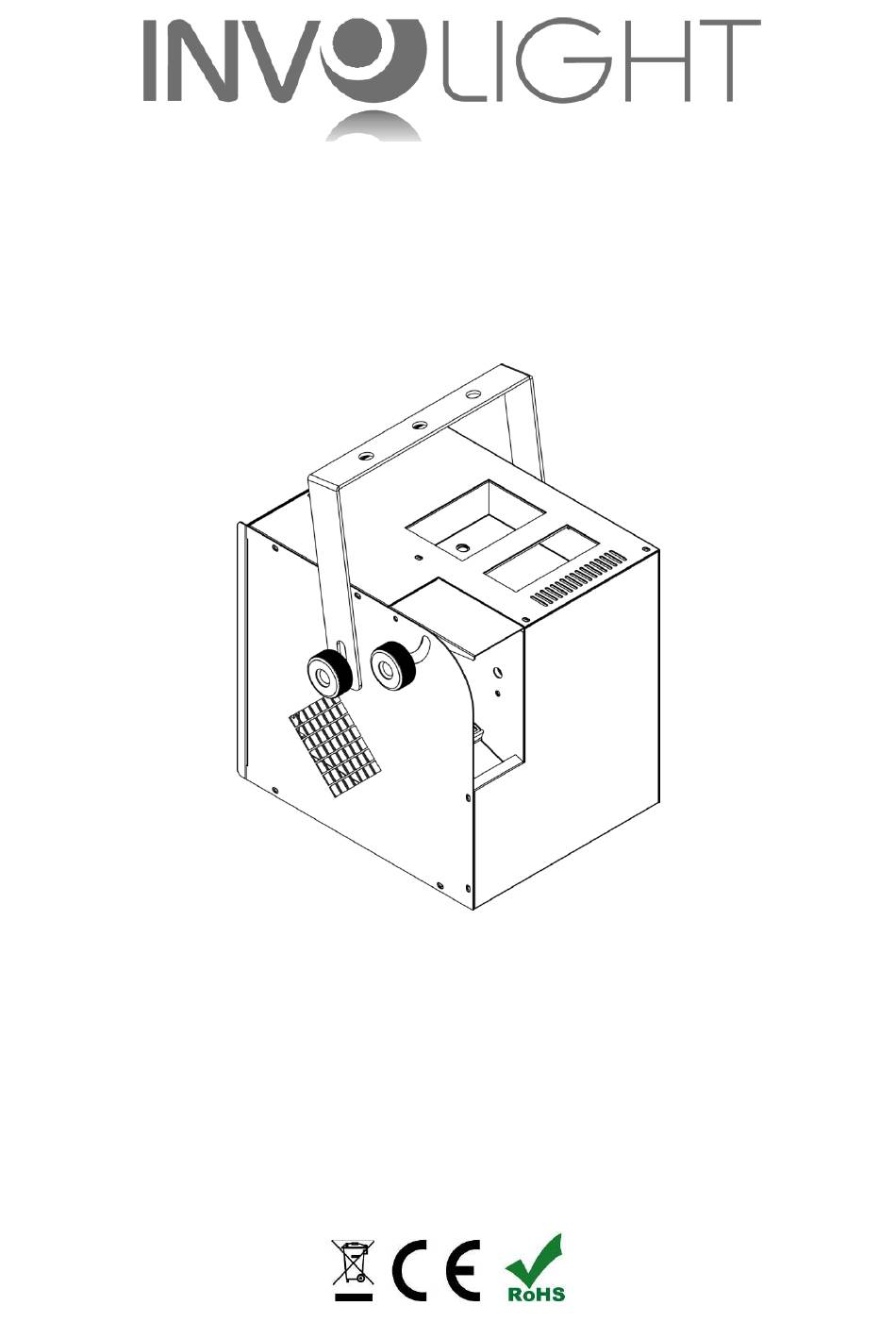

- Seite 1 Bedienungsanleitung User Manual Руководство по эксплуатации Stratus700DMX Dunstnebler (Hazer) Haze fogger (Hazer) Генератор тумана...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: .......... 2 1.2 Sicherheitshinweise: ......................3 Teil 2. Bestimmungsgemäßer Gebrauch:..................4 Teil 3. Inbetriebnahme: ........................ 4 Teil 4. Funktionen und Bedienung: ....................5 4.1 Gehäuserückseiten: ......................5 4.2 Timer-Controller (D-800): .................... -
Seite 3: Teil 1: Warnhinweise
Mit diesem Gerät sind Sie Eigentümer einer äußerst hochwertigen und professionellen Dunst-Nebelmaschine. Damit Ihnen Ihre „Stratus700DMX“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. Viel Spaß mit Ihrem neuen INVOLIGHT Produkt! Teil 1: Warnhinweise: 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter:... -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Betriebsbedingungen. WARNUNG! Dieses Produkt wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibrationen. Betreiben Sie die Nebelmaschine niemals ohne Nebelflüssigkeit! Das Gerät darf im Betrieb niemals schräger als 20° positioniert werden. -
Seite 5: Teil 2. Bestimmungsgemäßer Gebrauch
Gebrauch entstehen, wird keine Haftung übernommen. Teil 3. Inbetriebnahme: Stellen Sie das Gerät auf einer ebenen und trockenen Fläche auf. Füllen Sie den Tank mit INVOLIGHT Nebelflüssigkeit. Alle anderen Fluidarten können Beschädigungen am Gerät zur Folge haben. Nach dem Befüllen verschließen Sie den Tank bitte wieder mit dem Deckel. Stecken sie das Fernbedienungskabel ( D-800) fest in die richtige Eingangsbuchse auf der Rückseite des Gerätes ein. -
Seite 6: Teil 4. Funktionen Und Bedienung
Teil 4. Funktionen und Bedienung: 4.1 Gehäuserückseiten: POWER IN: IEC Stromeingangsbuchse mit Sicherungshalter für F5AL230V Sicherung. Die Belegung der Anschlussleitungen ist wie folgt: Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Der Schutzleiter muss unbedingt angeschlossen werden! WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten (Aufdruck auf dem Gerät). -
Seite 7: Timer-Controller (D-800)
4.2 Timer-Controller (D-800): 1. 2. 4. 5. 6. Über ihre drei Tasten lassen sich die Stärke des Nebels, Ausstoßdauer und Intervalle einstellen und die Funktionen des Gerätes optimal auf die Anforderungen des Benutzers abstimmen. 1. DURATION- Regler: dadurch wird die Dauer jedes Nebelausstoßes eingestellt. 2. -
Seite 8: Dmx Steuerung
Drücken Sie die „Function“ Taste, bis „H512“ angezeigt wird. Nutzen Sie die Tasten „UP“ und „DOWN“ um den Wert zu erhöhen oder zu verringern H001 – min, H512 – max Drücken Sie die „Function“ Taste, bis „F512“ angezeigt wird. Nutzen Sie die Tasten „UP“ und „DOWN“ um den Wert zu erhöhen oder zu verringern F001 –... -
Seite 9: Funkfernbedienung (W-2) (Nicht Im Nicht Im Lieferumfang Enthalten)
Wenn Sie die Funkfernbedienung für Ihre „STRATUS700DMX“ nutzen möchten, ziehen Sie die Antenne bitte ganz aus, um eine sichere Verbindung zu gewährleisten. Die Fernbedienung hat im Freien eine maximale Reichweite von ca. 30 – 50m. So können Sie die „STRATUS700DMX“ ideal auch für Theater- oder Präsentationszwecke einsetzen. -
Seite 10: Teil 5. Fehlerbehebung
Teil 5. Fehlerbehebung: Wenn zu wenig Nebel ausgestoßen wird, die Pumpe Geräusche macht oder überhaupt kein Nebel zu sehen ist, trennen Sie das Gerät sofort von der Stromversorgung. Versuchen Sie nicht, durch Drücken der Aktivierungstaste auf der Fernbedienung das Gerät weiter zu betreiben, da dies zu Schäden am Gerät führen kann. Kontrollieren Sie den Flüssigkeitsstand, die externe Sicherung und die Remote-Verbindung, und stellen Sie sicher, dass an der Wandsteckdose Spannung anliegt. -
Seite 11: Teil 7. Technische Daten
Teil 7. Technische Daten: Stratus700DMX MODELLBEZEICHNUNG: Produktart: Nebelmaschine Betriebsspannung: AC220-230V, 50Hz Leistungsaufnahme: 600W Stromversorgungsanschluss: IEC Stromeingangsbuchse mit Sicherungshalter Tankinhalt: 2,5 Liter Aufwärmzeit: Ca.2 Minuten (ist von der Umgebungstemperatur abhängig) Nebelausstoß: 100 m3 / min. Fluidverbrauch: 5ml/min Timer-Controller „D-800“ Fernbedienung im Lieferumfang: Funkfernbedienung „W-2“... -
Seite 12: Teil 8. Gewährleistungsbedingungen
Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 36 Stratus700DMX Bestellnummer: A-000000-05883 www.destilan.de...
