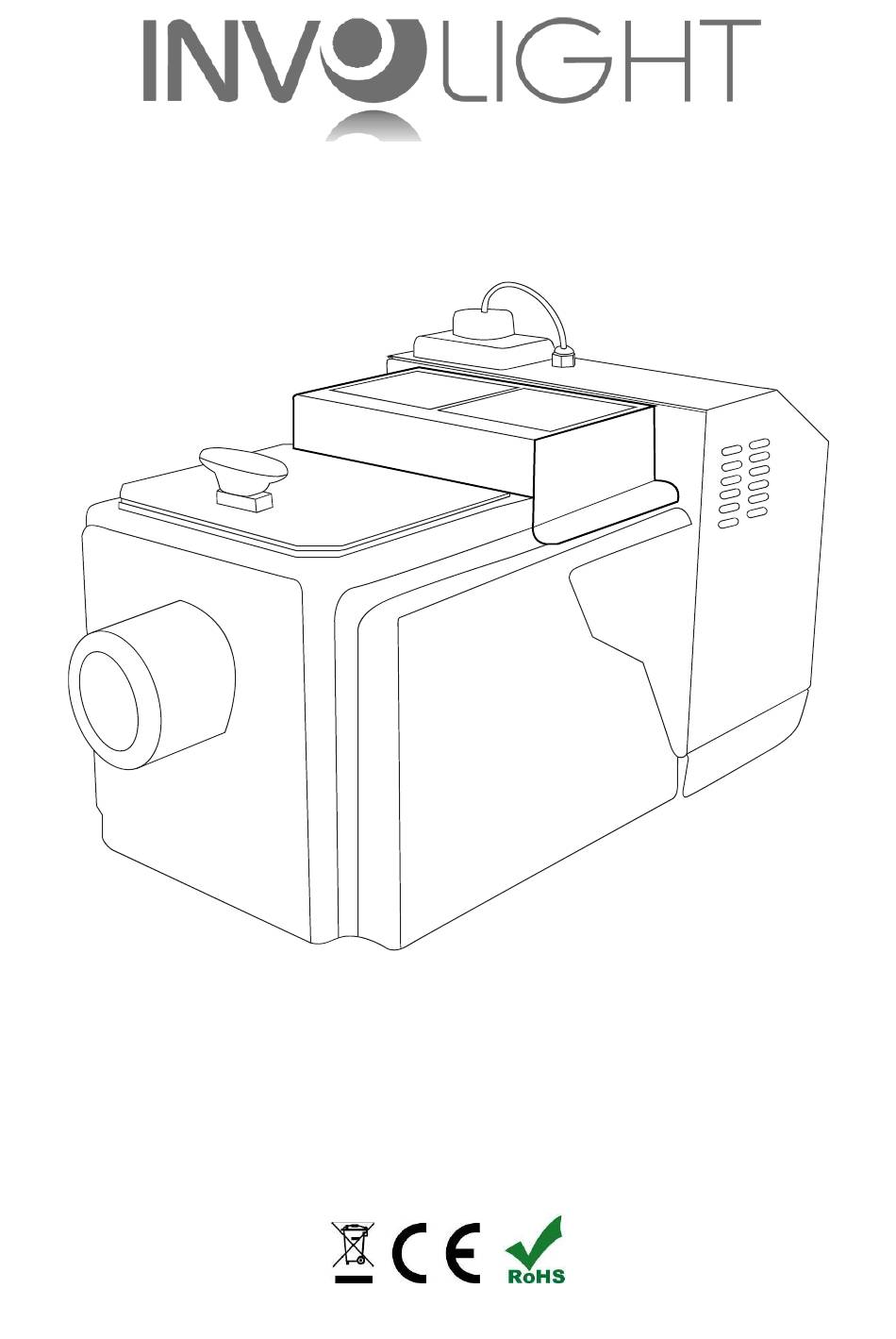

- Seite 1 Bedienungsanleitung USF2000 Ultraschall Nebelmaschine...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: .......... 2 1.2 Sicherheitshinweise: ......................3 Teil 2. Bestimmungsgemäßer Gebrauch:..................4 Teil 3. Inbetriebnahme: ........................ 5 Teil 4. Funktionen und Bedienung: ....................6 4.1 Gehäuserückseiten: ......................6 Teil 5. -
Seite 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf einer INVOLIGHT „USF2000“! Mit diesem Gerät sind Sie Eigentümer einer äußerst hochwertigen und professionellen Nebelmaschine. Damit Ihnen Ihre „USF2000“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Betriebsbedingungen. WARNUNG! Dieses Produkt wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibrationen. Betreiben Sie die Nebelmaschine niemals ohne Nebelflüssigkeit! Das Gerät darf im Betrieb niemals schräger als 20° positioniert werden. -
Seite 5: Teil 2. Bestimmungsgemäßer Gebrauch
Sicherheit zuständigen Person beaufsichtigt oder angeleitet werden. Eine Nebelmaschine kann nur mit dem für die Maschine entwickeltem INVOLIGHT Nebelfluid sicher arbeiten. Verwenden Sie nur Fluid, dass im Abschnitt „Passendes Zubehör“ auf der letzten Seite angegeben ist. Andernfalls können giftige, gesundheitsschädliche Gase entstehen oder das Gerät beschädigt werden. -
Seite 6: Teil 3. Inbetriebnahme
Gerät benötigt 20 cm Freiraum an den Seiten und darüber. Das Gerät sollte waagrecht installiert werden, Abweichungen von höchstens 15° sind zulässig. Die USF2000 ist eine Bodennebelmaschine die auf Wasserbasis arbeitet und somit kein CO2 oder Trockeneis benötigt und ist daher günstig im Unterhalt. Das einzige was benötigt wird ist destilliertes Wasser sowie Nebelfluid. -
Seite 7: Teil 4. Funktionen Und Bedienung
Teil 4. Funktionen und Bedienung: 4.1 Gehäuserückseiten: 230V~ 50Hz 1. POWER IEC Stromeingangsbuchse mit Sicherungshalter für F10AL230V Sicherung. Die Belegung der Anschlussleitungen ist wie folgt: Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Der Schutzleiter muss unbedingt angeschlossen werden! -
Seite 8: Teil 5. Erklärungen Zu Menü Und Display
WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten (Aufdruck auf dem Gerät). Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. 2. Ein- / Ausschalter für die Wasserpumpe. 3. -
Seite 9: Betriebsart
Wenn Sie das Gerät eingeschaltet haben, zeigt das Display die aktuelle Software Version an. Nach ca. 3 – 4 Minuten ist das Gerät aufgeheizt und betriebsbereit. Während dieser Heizphase wird im Display Prozentsatz der Fertigstellung von 0% bis 100% angezeigt. Das Gerät kann in dieser Phase nicht genutzt werden! Erst wenn das Gerät "... -
Seite 10: Belegung Der Dmx Kanäle
5.3. Belegung der DMX Kanäle: Kanal Werte Funktion PMP（ 0% - 100%）- Nebelausstoß 0-255 Kein Nebelausstoß (0 %) bis maximaler Nebelausstoß (100 %) FAN（0% - 100%）- Gebläsestärke 0-255 Gebläse aus (0 %) bis maximale Gebläsestärke (100 %) Betriebsart „Heavy Mode“ 0-127 Betriebsart „Light Mode“... -
Seite 11: Teil 6. Wartung
Nähe von oder neben Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX- Schnittstellenschaltkreis verursachen könnten. Wenn diese Punkte in Ordnung sind und das Gerät dennoch nicht funktioniert, wenden Sie sich an einen Kundendiensttechniker. Teil 6. Wartung: Überprüfen Sie regelmäßig die technische Sicherheit der Nebelmaschine z.B. auf Beschädigung der Anschlussleitungen und des Gehäuses. -
Seite 12: Teil 7. Technische Daten
Teil 7. Technische Daten: USF2000 MODELLBEZEICHNUNG: Produktart: Nebelmaschine Betriebsspannung: AC220-230V, 50Hz Leistungsaufnahme: 1800W Stromversorgungsanschluss: IEC Stromeingangsbuchse mit Sicherungshalter Wasser-Tankinhalt: 8 Liter Nebelfluid-Tankinhalt: 1,2 Liter Aufwärmzeit: Ca.4 Minuten (ist von der Umgebungstemperatur abhängig) Abmessungen: 345 mm × 360 mm × 785 mm... -
Seite 13: Teil 8. Gewährleistungsbedingungen
Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 14 USF2000 Bestellnummer: A-000000-05880 www.destilan.de...
