Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses stoßfesten Outdoor-Handys.
Dank Quadband-GSM und robustem Gehäuse der ideale
Begleiter auf Ihren Outdoor-Abenteuern.
Bitte lesen Sie diese Schnellstartanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihr neues Outdoor-
Handy optimal einsetzen können.
Lieferumfang
Outdoor-Handy XT-300 inkl. Akku
USB-Ladekabel
Schnellstartanleitung
Zusätzlich benötigt:
1 oder 2 Standard-SIM-Karten
USB-Netzteil (z.B. SD-2201, PX-2421)
Optionales Zubehör
microSD-Karte bis 8 GB (z.B. PX-6334)
Technische Daten
Li-Ion-Akku
1.500 mAh, 3,7 V
Ladestrom
5 V DC, 0,5 A
Betriebszeit
bis zu 7,5 Stunden
Standbyzeit
bis zu 12 Tage
5,1 cm
Farb-Display
176 x 220 Pixel
Quadband-GSM
850/900/1.800/1.900 MHz
Max.
GSM 900
32,5 dBm
Sendeleistung
GSM 1.800
29,5 dBm
Version
3.0
Funkfrequenz
2.402-2.480 MHz
Bluetooth
Max.
6 dBm
Sendeleistung
Dual-SIM-Karte
Standard-SIM-Karte
Speicherkarte
microSD-Karte bis 8 GB
Chipset
MTK6261D
Taschenlampe / Rechner
FM-Radio / MP3-Wiedergabe
Kalender / Wecker
Bildbetrachter / Soundrekorder
Telefonbucheinträge
250
Schutz gegen zeitweiliges
Schutzart IP67
Untertauchen
Maße
60 x 123 x 24 mm
Gewicht
170 g
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

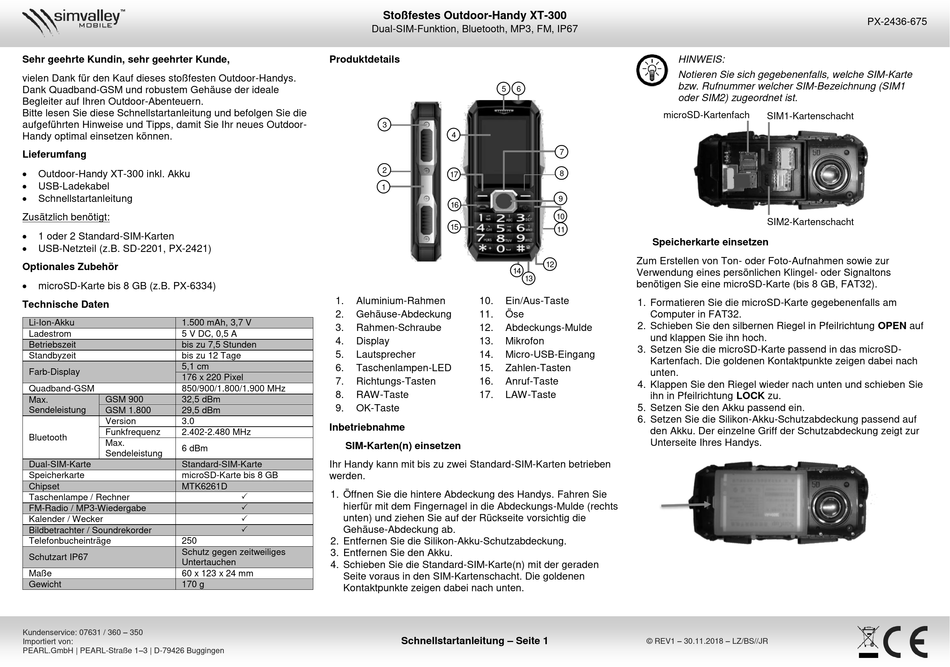

Stoßfestes Outdoor-Handy XT-300
Dual-SIM-Funktion, Bluetooth, MP3, FM, IP67

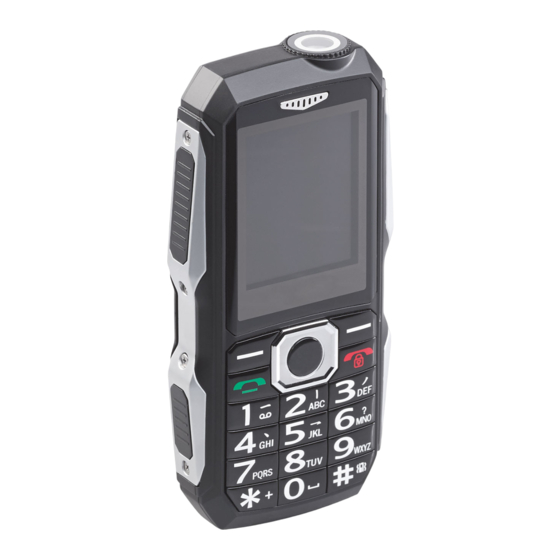

Produktdetails
3
2
1
1.
Aluminium-Rahmen
2.
Gehäuse-Abdeckung
3.
Rahmen-Schraube
4.
Display
5.
Lautsprecher
6.
Taschenlampen-LED
7.
Richtungs-Tasten
8.
RAW-Taste
9.
OK-Taste
Inbetriebnahme
SIM-Karten(n) einsetzen
Ihr Handy kann mit bis zu zwei Standard-SIM-Karten betrieben
werden.
1. Öffnen Sie die hintere Abdeckung des Handys. Fahren Sie
hierfür mit dem Fingernagel in die Abdeckungs-Mulde (rechts
unten) und ziehen Sie auf der Rückseite vorsichtig die
Gehäuse-Abdeckung ab.
2. Entfernen Sie die Silikon-Akku-Schutzabdeckung.
3. Entfernen Sie den Akku.
4. Schieben Sie die Standard-SIM-Karte(n) mit der geraden
Seite voraus in den SIM-Kartenschacht. Die goldenen
Kontaktpunkte zeigen dabei nach unten.
Schnellstartanleitung – Seite 1
5
6
4
7
8
17
9
16
10
15
11
12
14
13
10.
Ein/Aus-Taste
11.
Öse
12.
Abdeckungs-Mulde
13.
Mikrofon
14.
Micro-USB-Eingang
15.
Zahlen-Tasten
16.
Anruf-Taste
17.
LAW-Taste
HINWEIS:
Notieren Sie sich gegebenenfalls, welche SIM-Karte
bzw. Rufnummer welcher SIM-Bezeichnung (SIM1
oder SIM2) zugeordnet ist.
microSD-Kartenfach
SIM1-Kartenschacht
SIM2-Kartenschacht
Speicherkarte einsetzen
Zum Erstellen von Ton- oder Foto-Aufnahmen sowie zur
Verwendung eines persönlichen Klingel- oder Signaltons
benötigen Sie eine microSD-Karte (bis 8 GB, FAT32).
1. Formatieren Sie die microSD-Karte gegebenenfalls am
Computer in FAT32.
2. Schieben Sie den silbernen Riegel in Pfeilrichtung OPEN auf
und klappen Sie ihn hoch.
3. Setzen Sie die microSD-Karte passend in das microSD-
Kartenfach. Die goldenen Kontaktpunkte zeigen dabei nach
unten.
4. Klappen Sie den Riegel wieder nach unten und schieben Sie
ihn in Pfeilrichtung LOCK zu.
5. Setzen Sie den Akku passend ein.
6. Setzen Sie die Silikon-Akku-Schutzabdeckung passend auf
den Akku. Der einzelne Griff der Schutzabdeckung zeigt zur
Unterseite Ihres Handys.
© REV1 – 30.11.2018 – LZ/BS//JR
PX-2436-675
