Kupplung montieren

3 Kupplung montieren

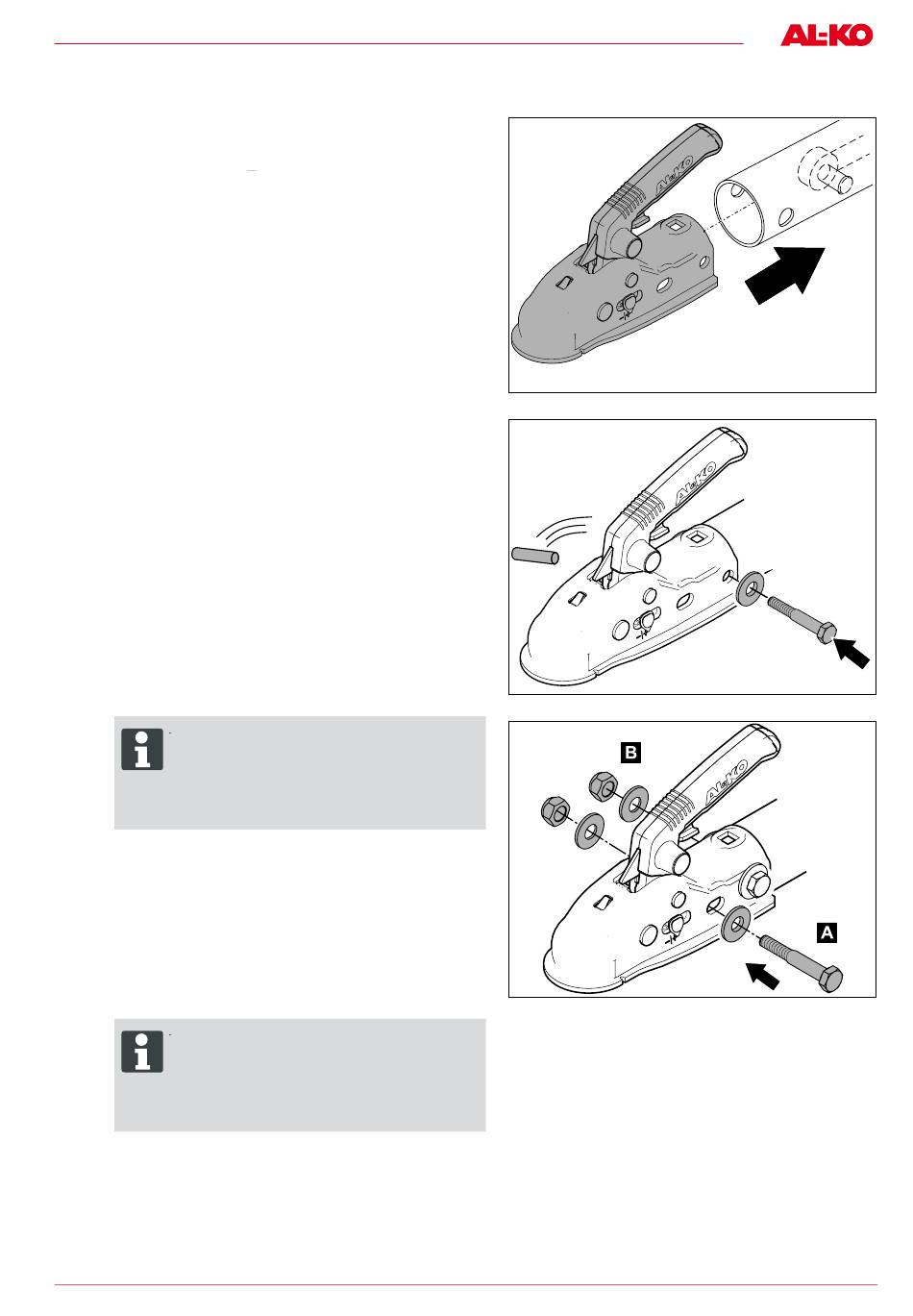

1. Kupplung mit den ggf. benötigten Distanzbügeln
(vgl. Tabelle "Zugrohrdurchmesser" in Kapitel
"Übersicht", S. 4) am Zugrohr der Auflaufein-
richtung montieren.
2. Hintere Schraube (M12x80) mit montierter
Unterlegscheibe so einklopfen, dass der Bolzen
aus der Öffnung herausgedrückt und der Stoß-
dämpfer von der Schraube in Position gehalten
wird.
2 Unterlegscheiben je Schraube!
An beiden Schrauben jeweils 1 Unterleg-
scheibe links und rechts der Kupplung
montieren!
3. Vordere Schraube (M12x10) mit Unterleg-
scheibe A13 montieren (A) (SW19).
4. Beide Schrauben mit jeweils 1 Unterlegscheibe
und 1 neuen selbstsichernden Mutter (M12x10)
festschrauben und mit Drehmoment 86 Nm
anziehen (B).
2 Unterlegscheiben je Schraube!
An beiden Schrauben jeweils 1 Unterleg-
scheibe links und rechts der Kupplung
montieren!
5. Faltenbalg über den hinteren Verschraubungs-
bereich ziehen.
695096_a 7
