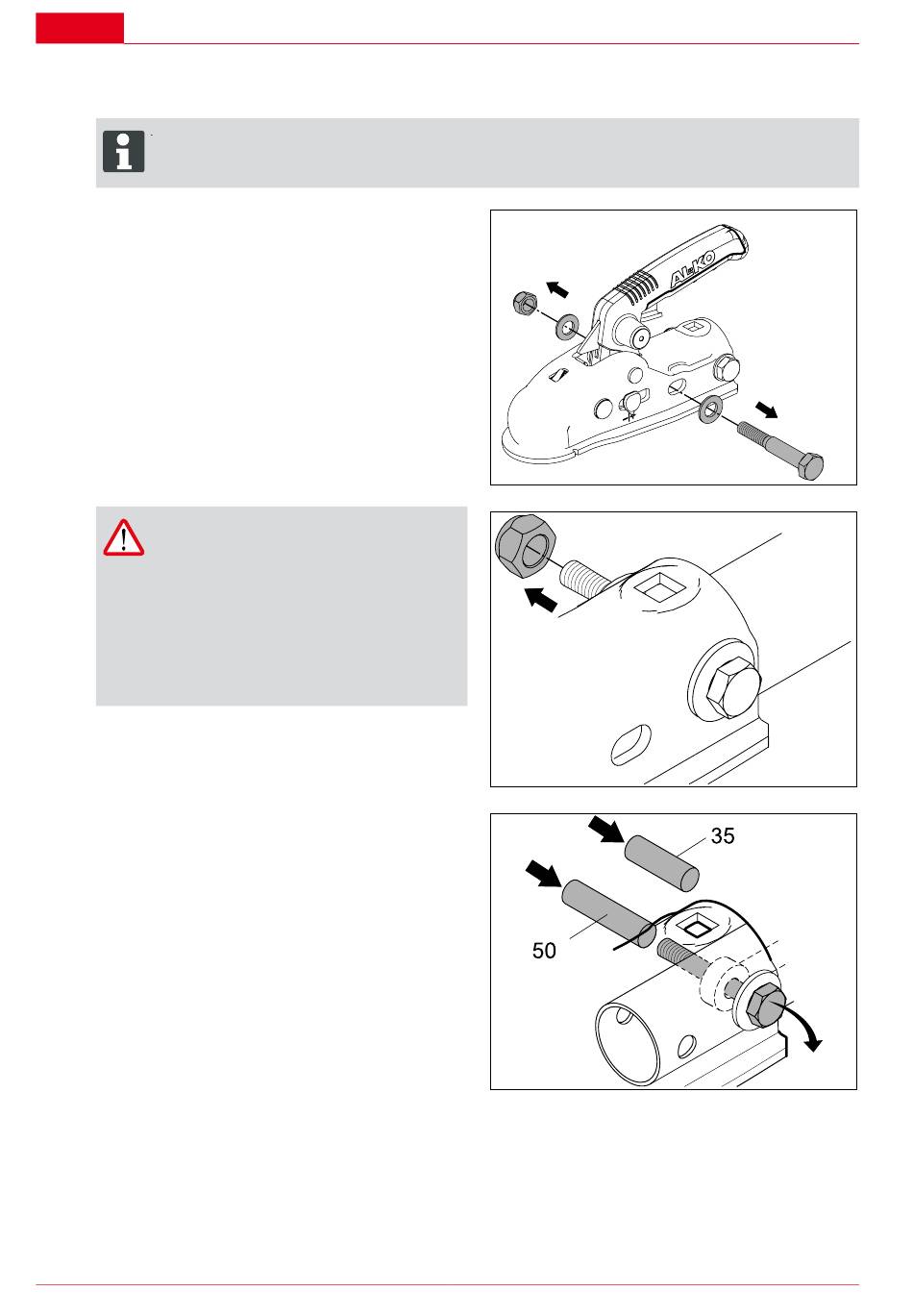

Kupplung abmontieren

Schrauben (falls im Lieferumfang neue enthalten sind) und selbstsichernde Muttern nach dem
Abschrauben immer fachgerecht entsorgen und durch neue ersetzen!
1. Vordere Schraube demontieren (1 Schraube
M12x80, 2 Unterlegscheiben A13, 1 selbstsi-
chernde Mutter M12x10) (SW19).
ACHTUNG!
Stoßdämpfer fährt selbstständig her-
aus!
Die hintere Schraube hält den Stoßdämp-
fer in Position. Wird sie herausgezogen,
fährt der Stoßdämpfer selbstständig her-
aus. Um dies zu verhindern, Bolzen an
Stelle der Schraube platzieren!
2. Selbstsichernde Mutter (M12x10) an hinterer
Schraube abschrauben (SW19), Schraube noch
nicht herausziehen!
3. Hintere Schraube mit einem Bolzen aus der Öff-
nung herausklopfen, sodass der Bolzen den
Platz der Schraube einnimmt und den Stoß-
dämpfer in Position hält.
