Verwandte Anleitungen für Blade Conspiracy 220
Inhaltszusammenfassung für Blade Conspiracy 220

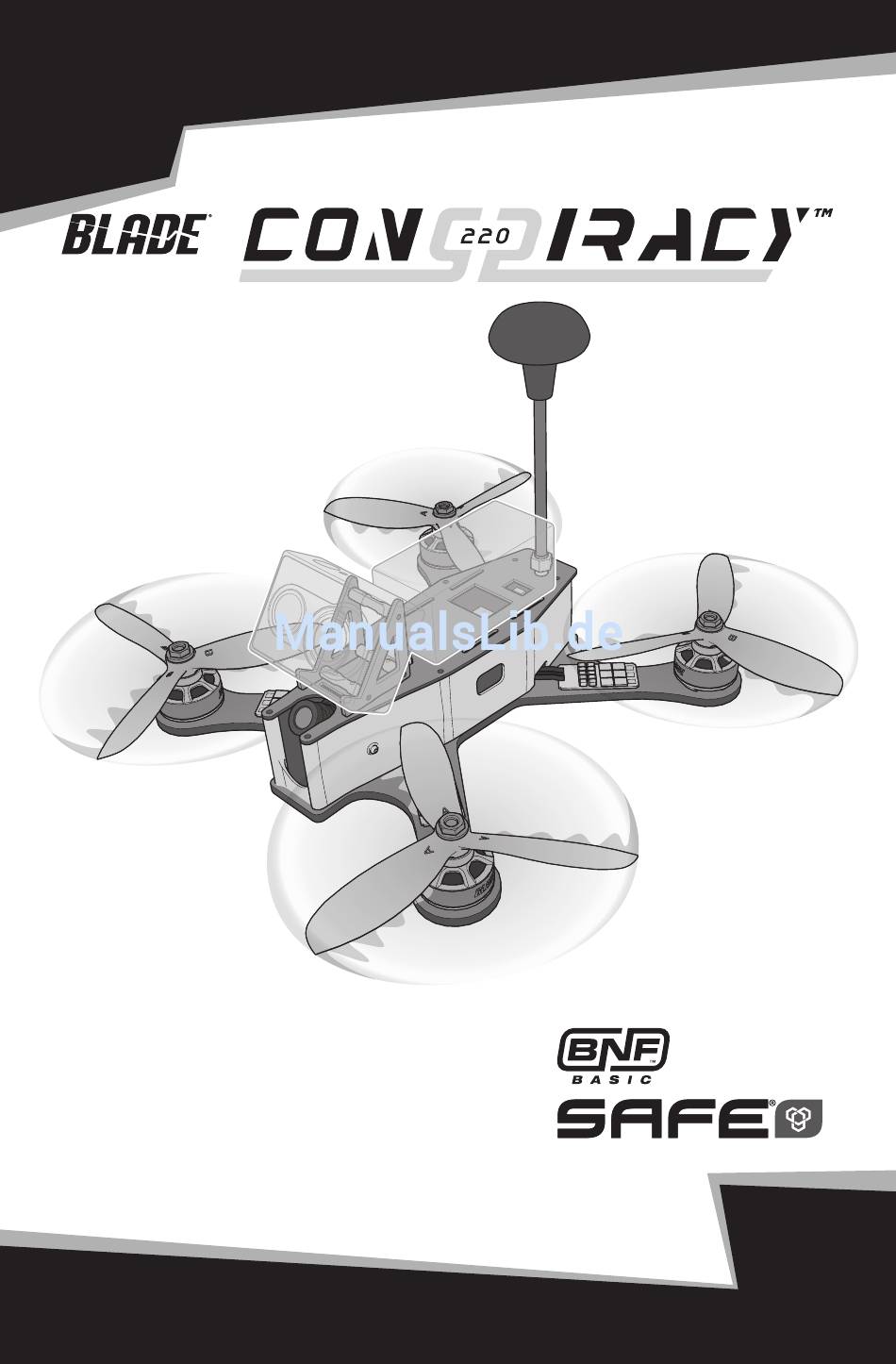

- Seite 1 Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni...
-
Seite 2: Spezielle Bedeutungen
HINWEIS Alle Anweisungen, Garantien und anderen zugehörigen Dokumente können im eigenen Ermessen von Horizon Hobby, LLC jederzeit geändert werden. Die aktuelle Produktliteratur fi nden Sie auf horizonhobby.com unter der Registerkarte „Support“ für das betreffende Produkt. Spezielle Bedeutungen Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahren- risiken beim Betrieb dieses Produkts hinzuweisen: HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND geringe oder keine Gefahr von Verletzungen ergeben. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorbereitung für den Erstfl ug ......... 18 Montage der optionalen Videokamera ......23 Checkliste zum Fliegen ..........18 Flugvorbereitungen des Conspiracy Quadcopters ... 24 Komponenten des Quadcopters ........18 Flug Mode und Dual Rate Auswahl ......... 24 Montage ................ 19 Fliegen des Inductrix Quadcopters ......... -
Seite 4: Vorbereitung Für Den Erstfl Ug
Vorbereitung für den Erstfl ug Checkliste zum Fliegen ❏ Schalten Sie immer den Sender zuerst ein • Entnehmen und überprüfen Sie die Komponenten ❏ Stecken Sie den Flugakku an den Anschluß der ESC • Laden Sie den Flugakku ❏ Lassen Sie der ESC Kontrolleinheit Zeit zum initialisieren •... -
Seite 5: Montage
Montage Montage und Anbau des optionalen Kamerahalters Sollten Sie eine zusätzliche Kamera zur Aufzeich- nung des Fluges einsetzen wollen, folgen Sie bitte der unten stehenden Montageanleitung. 1. Montieren Sie den Kamerahalter wie abge- bildet (A) Ziehen Sie die Schrauben nicht vollstän- dig an. -
Seite 6: Sendereinstellung
Sendereinstellung DX6, DX7 (Gen 2), DX8 (Gen 2), DX9, DX18, DX20 SETUP LIST Funktionsliste Modelltyp Servoeinstellung Airplane Kanal Umkehr Kanal Umkehr 150/150 Normal 148/148 Reverse F-Mode Setup 148/148 Reverse 100/100 Normal Switch 1 Inhibit 148/148 Normal AUX1 100/100 Normal Switch 2 Inhibit D/R &... -
Seite 7: Binden Von Sender Und Empfänger
Binden von Sender und Empfänger Um ihren Quadcopter an den gewählten Sender zu binden oder neu zu binden folgen Sie bitte den untenstehenden Anweisungen. Bindevorgang 1. Wählen Sie auf dem Sender den richtigen Modellspeicher. 2. Schalten Sie den Sender aus. 3. -
Seite 8: Betrieb Des Videosenders
Höhenruder Ansicht von links Ansicht von links Höhenruder Höhenruder nach unten nach oben Vorwärts Rückwärts Querruder Rückansicht Rückansicht Querruder Querruder nach Nach links nach links rechts Nach rechts Betrieb des Videosenders HINWEIS: Schalten Sie niemals den Videosender ohne montierte Antenne ein, da sonst der Sender beschädigt wird. Der Videosender befi... -
Seite 9: Einstellen Des Kamerawinkels
Einstellen des Kamerawinkels So stellen Sie den Kamerawinkel ein: 1. Lösen Sie die Einstellschrauben auf beiden Seiten des Quadcopters. Entfernen Sie die Schrauben NICHT. 2. Justieren Sie die Kamera in den gewünschten Winkel. 3. Ziehen Sie die Einstellschrauben wieder an. ÜBER- DREHEN SIE DIESE NICHT. -
Seite 10: Flugvorbereitungen Des Conspiracy Quadcopters
Flugvorbereitungen des Conspiracy Quadcopters 1. Schalten Sie vor jedem Flug IMMER zuerst den Sender ein bevor Sie den Flugakku an den Quadcopter anschließen. Trennen Sie nach jedem Flug zuerst den Akku vom Copter bevor Sie den Sender ausschalten. HINWEIS: Der Anschluss des Akkus an den Copter bevor Sie den Sender einschalten kann den Bindeprozess starten. Lesen Sie bitte dazu in dem Abschnitt Sender und Empfänger binden nach. -
Seite 11: Hilfestellung Zur Problemlösung
Hilfestellung zur Problemlösung Problem Mögliche Ursache Lösung Ziehen Sie den Flugakku ab, stellen Sie die Fluggerät wurde nicht auf eine ebene Fläche Trimmung auf Neutral und stecken Sie den Akku Quadcopter hat inkonsequen- bei der Initialisierung gestellt zur Neuinitialisierung wieder an tes Flugverhalten und benötigt Korrigieren Sie die Position im Akkuschacht, für Neutralsstellung extra... -
Seite 12: Explosionszeichnung
Explosionszeichnung Ersatzteile Teil # Beschreibung Teil # Beschreibung 1 BLHA1002 Blade 5x4 FPV 2-Blatt Race Propeller, grün 11 BLH02005 Hardware Kit 2 BLHA1003 Blade 5x4 FPV 3-Blatt Race Propeller, grün 12 BLH02006 M5 Stopmutter 3 BLHA1006 Blade 20A BL-Regler Heli Opto Quad Pack... -
Seite 13: Garantie Und Service Informationen
Garantie und Service Informationen Warnung Wenn Sie als Käufer nicht bereit sind, diese Bestimmungen im Zusammenhang mit der Benutzung des Produktes zu akzeptieren, Ein ferngesteuertes Modell ist kein Spielzeug. Es kann, wenn es werden Sie gebeten, dass Produkt in unbenutztem Zustand in der falsch eingesetzt wird, zu erheblichen Verletzungen bei Lebewesen Originalverpackung vollständig bei dem Verkäufer zurückzugeben. -
Seite 14: Garantie Und Service Kontaktinformationen
Garantie und Service Kontaktinformationen Land des Kauf Horizon Hobby Telefon/E-mail Adresse Adresse Horizon Technischer Service service@horizonhobby.de Christian-Junge-Straße 1 Deutschland 25337 Elmshorn, Deutschland Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100 Rechtliche Informationen für die Europäische Union EU Konformitätserklärung Horizon LLC erklärt hiermit, dass dieses Produkt konform zu den essentiellen Anforderungen der RED und EMC Direktive ist. - Seite 15 ©2016 Horizon Hobby, LLC. Blade,Conspiracy, SAFE, the SAFE logo, DSM, DSM2, DSMX, the BNF logo, ModelMatch, EC3 and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
