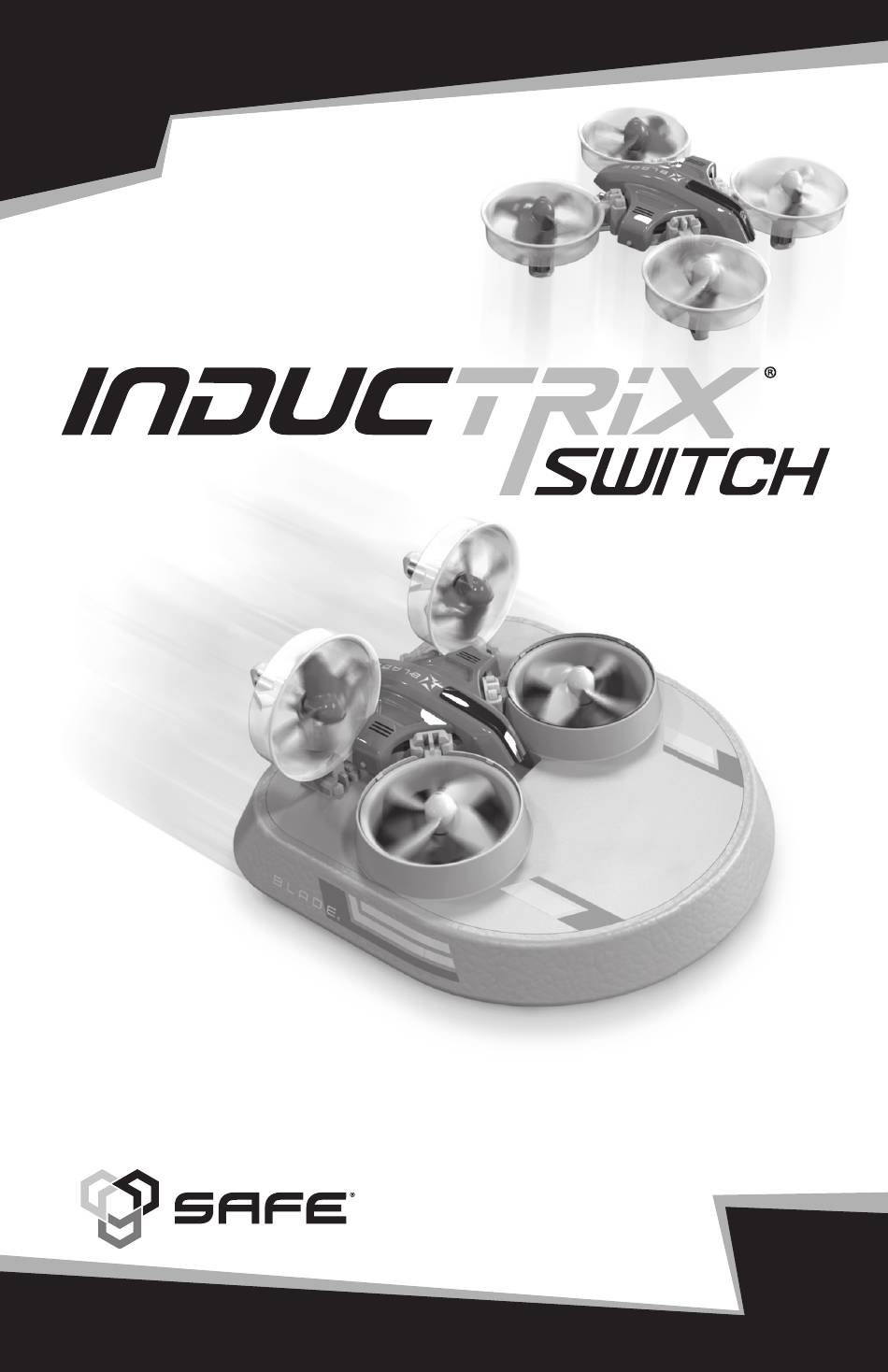

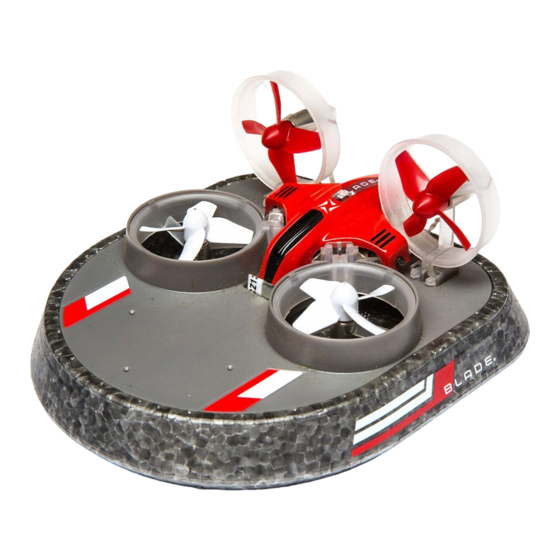

- Seite 1 Instruction Manual Instruction Manual Bedienungsanleitung Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni READY-TO-FLY...
- Seite 2 HINWEIS Alle Anweisungen, Garantien und anderen zugehörigen Dokumente können im eigenen Ermessen von Horizon Hobby, LLC jederzeit geändert werden. Die aktuelle Produktliteratur fi nden Sie auf horizonhobby.com unter der Registerkarte „Support“ für das betreffende Produkt. Spezielle Bedeutungen Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahren- risiken beim Betrieb dieses Produkts hinzuweisen: WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden, Kollateralschäden und schwere Verletzungen ODER mit hoher Wahrscheinlichkeit oberfl...
- Seite 3 SAFE-Technologie ............19 Kontaktinformationen zu Garantie und Service ....27 LED-Codes..............20 Konformitätsinformationen für die Europäische Union ..27 Bauteile BLH9800 ® ® Flugwerk – Blade Inductrix Switch (BLH9800) Beiliegend Motoren – 6 mm gebürstet (BLH8502, CW), (BLH8503, CCW) Montiert Bordeigene Elektronik – Hauptschalttafel, SAFE ®...
- Seite 4 ❏ Stecken Sie den Flugakku von der Kontrolleinheit ab ❏ Schalten Sie immer den Sender als letztes aus Warnhinweise zum Laden der Akkus Das dem Inductrix Switch beiliegende Akkuladegerät • Laden Sie die Akkus immer weit entfernt von brennbaren (EFLC1008) wurde speziell auf eine sichere Aufl adung des Materialien.
- Seite 5 Einsetzen der Senderakkus Blinkt die LED und ertönt ein Piepton müssen die Senderbatterien gewechselt werden. Einsetzen der Flug-/Antriebsakkus 1. Stellen Sie die Gaszufuhr auf die niedrigste Einstellung ein. Bei BNF-Fluggeräten aktivieren Sie „Gas halten“, wenn Ihr Sender so ausgerüstet ist. 2.
- Seite 6 Binden von Sender und Empfänger Ihr RTF Sender ist bereits an das Modell gebunden. Sollten Sie neu binden wollen folgen Sie bitte den untenstehenden Anweisungen. MLP4DSM Bindeprozess 1. Den Flug-Akku vom Quadcopter trennen. 2. Alle Trimmungen auf Ihrem Sender zentrieren. 3.
- Seite 7 LED-Codes Ausrüstung LED-Farbe LED-Status Betrieb Stabilitätsmodus des Quadcopters, Durchgängig Schalterposition 0 Blau Blinkt Verlust von HF/Sender OFF Horizon modus des Quadcopters, Lila / Magenta Durchgängig Schalterposition 1 LEDs für die Agilitätsmodus des Quadcopters, Flugsteuerung auf der Durchgängig Schalterposition 2 Schalttafel Blinkt Batterie fast leer Weiß...
- Seite 8 Verstehen der primären Flugsteuerung ® Wenn Sie sich noch nicht mit der Steuerung Ihres Inductrix Switch Hovercraft und Quadcopter vertraut gemacht haben, holen Sie dies bitte vor Ihrem ersten Flug nach. Quadcopter-Betrieb Um den Quadcopter-Modus auszuwählen, drücken Sie beide Hebel 10 Sekunden lang nach unten und außen, während das Fluggerät und der Sender eingeschaltet und gebunden sind.
- Seite 9 Fliegen mit dem Switch™ Quadcopter Starten Erhöhen Sie das Gas bis das Modell in ca 60cm Höhe ist und stellen dann die Trimmung ein bis das Modell wie gewün- scht fl iegt. Haben Sie die Trimmung eingestellt können Sie das Modell fl iegen. Mit dem im Lieferumfang enthaltenem Akku sind Flugzeiten von 3 bis 4 Minuten möglich.
- Seite 10 Hovercraft -Betrieb (Modus 2 - Betrieb mit zwei Hebeln) Um Modus 2 auszuwählen, drücken Sie beide Hebel 10 Sekunden lang nach oben und innen. Die Flugmodus-LED zeigt dann durch orangefarbenes Licht Modus 2 – Betrieb mit zwei Hebeln an. In Modus 2 steuern Sie mit dem rechten Hebel das Anheben der Gebläse; die Richtungs- steuerung wird, wie unten beschrieben, vollständig mit dem linken Hebel durchgeführt.
- Seite 11 Fehlerbehebung Problem Mögliche Ursache Lösung Ziehen Sie den Flugakku ab, stellen Sie die Fluggerät wurde nicht auf eine ebene Trimmung auf Neutral und stecken Sie den Fläche bei der Initialisierung gestellt. Inkonsistente Quadcopterkontrolle Akku zur Neuinitialisierung wieder an. oder große Trimmeingaben Korrigieren Sie die Position im Akkuschacht, so erforderlich.
- Seite 12 Explosionszeichnung Luftkissenfahrzeug Quadcopter 14 14 Ersatzteile Teile-Nr. Beschreibung Teile-Nr. Beschreibung Inductrix-Motor, gegen 8 BLH9804 Hauptrahmen 1 BLH8502 Uhrzeigersinn (1) 9 BLH9801 Propellersatz (4) 2 BLH8705 Propellersatz, weiß (4) 10 BLH9808 Schraubensatz (8) 3 BLH9805 Bodenplatte 11 EFLB1501S25 3,7 V 150 mAh 1S 25C LiPo 4 BLH9807 Kanzel, rot 12 EFLC1008...
- Seite 13 Eingeschränkte Garantie Warnung werden Sie gebeten, dass Produkt in unbenutztem Zustand in der Originalverpackung vollständig bei dem Verkäufer zurückzugeben. Ein ferngesteuertes Modell ist kein Spielzeug. Es kann, wenn es falsch eingesetzt wird, zu erheblichen Verletzungen bei Sicherheitshinweise Lebewesen und Beschädigungen an Sachgütern führen. Betreiben Dieses ist ein hochwertiges Hobby Produkt und kein Spielzeug.
- Seite 14 Kontaktinformationen zu Garantie und Service Land des Kauf Horizon Hobby Telefon/E-mail Adresse Adresse Horizon Technischer Service service@horizonhobby.eu Hanskampring 9 Europäische Union D 22885 Barsbüttel, Germany Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100 Konformitätsinformationen für die Europäische Union EU Konformitätserklärung: BLH9800: Horizon LLC erklärt hiermit, dass dieses Produkt konform zu den essentiellen Anforderungen der RED und EMC Direktive.
- Seite 15 ©2018 Horizon Hobby, LLC. Blade, the Blade logo, Inductrix, E-fl ite, SAFE, DSM, DSM2, DSMX, ModelMatch and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc. Futaba is a registered trademark of Futaba Denshi Kogyo Kabushiki Kaisha Corporation of Japan.
