Installationshandbuch | VLT® Control Panel LCP 601 und Fern-
Einbausatz
1
READY
2
BACK
3
LOGS
1 4-zeiliges Display für Statusanzeigen und die Programmierung von detaillierten Betriebsdaten.
2 Status-LEDs.
3 Menü-
Back (Zurück): Zum Schließen
Navigationstasten:
des Menüs oder Parameters
oder zum Abbrechen der
Parameteränderung.
4 Tastenkombination zum Befehlsquellenmenü unter Set-up Tools (Einstellwerkzeuge).
5 Tasten für die lokale Steuerung.
6 Tastenkombinationen für den
schnellen Zugriff auf gängige
Aufgaben:

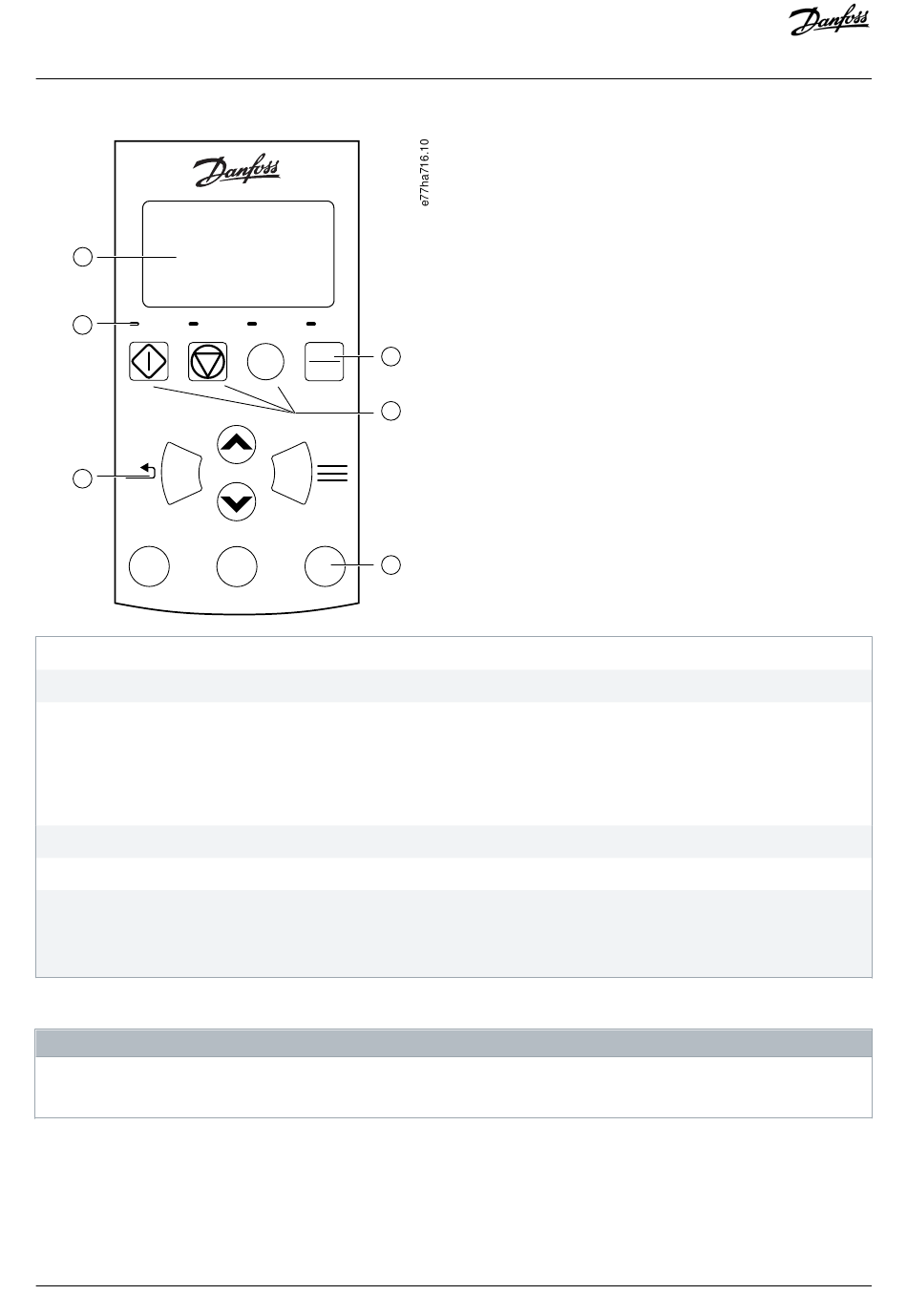

Abbildung 1:
LCP
Wenn das Inbetriebnahmemenü im eingebauten LCP geöffnet ist, ignoriert der Softstarter alle Befehle vom LCP, mit Ausnahme
von Stopp-Befehlen.
4 | Danfoss A/S © 2018.06
RUN
TRIP
LOCAL
CMD
RESET
MENU
MENU
STORE
Alt
TOOLS
GRAPH
Protokolle: Öffnen
Sie das Menü
Protokolle.
4
5
6
Menu/Store (Menü/Speichern):
Zum Öffnen eines Menüs oder
Parameters oder zum Speichern
einer Parameteränderung.
Diagramm: Wählen Sie, welches
Diagramm angezeigt werden soll, oder
unterbrechen/starten Sie das Diagramm
(länger als 0,5 s halten).
H I N W E I S
Installation
Pfeiltasten: Blättern zum nächsten
oder vorherigen Menü oder
Parameter, Ändern der
Einstellung des aktuellen
Parameters oder Blättern durch
die Statusanzeigen.
Werkzeuge: Öffnen Sie Set-
up Tools (Einstellwerkzeuge).
AN265232431650de-000101 / 175R1177
