Schritt 2: Konfigurieren der Einstellungen für den S0-Endabschluß
Sie können den Endabschluß auf dem S0-Modell anhand der folgenden Tabelle einstellen.
Endabschluß
Kein Endabschluß
50 Ohm Endabschluß
100 Ohm Endabschluß

Schritt 3: Konfigurieren mittels DIP-Schaltern

Beim externen I-modem befinden sich die DIP-Schalter auf der Geräteunterseite.
26 Courier I-modem with x2 - Installationseinleitung
DIP-Schalter
9 bis 12 OFF
9 und 11 OFF
10 und 12 ON
9 und 11 ON
10 und 12 OFF

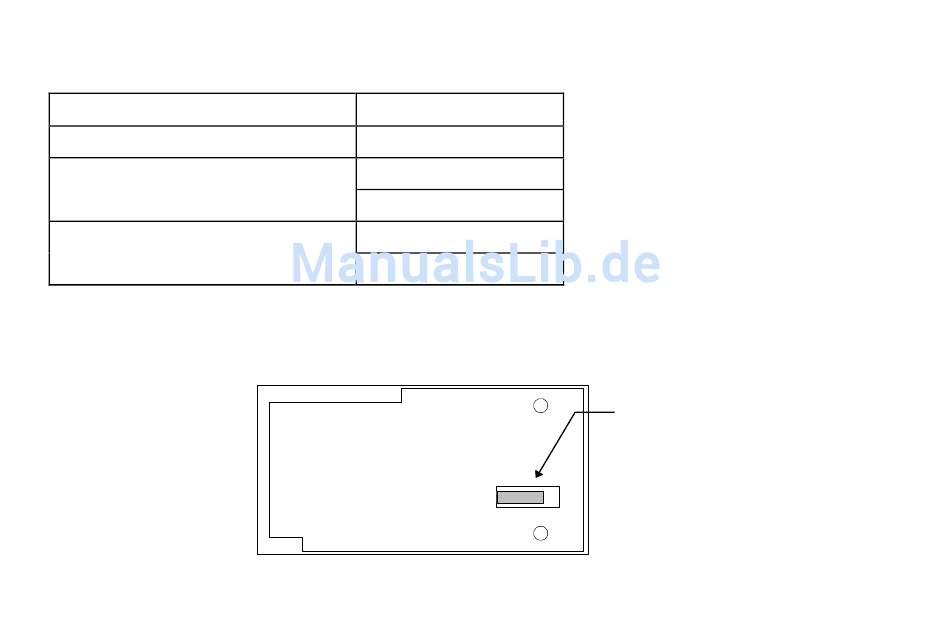

Abbildung 3.3 DIP-Schalter beim externen Courier-Modem
DIP-Schalter
