US Robotics Courier Installationsanleitung Seite 68

7 - Signalmasse
6 - Data Set Ready (DSR)
5 - Clear to Send (CTS)
4 - Request to Send (RTS)
3 - Empfangsdaten (RD)
DB-25-Buchse
2- Sendedaten (TD)
1- Gehäusemasse
8 - Träger (CD)
12 - Übertragungsgeschw. bestimmt (SI)
15 - Synchroner Sendertakt (STT)
17- Synchroner Empfängertakt (SRT)
20 - Data Terminal Ready (DTR)
22 - Rufsignal (RI)
24 - Synchroner Sendertakt (STT)

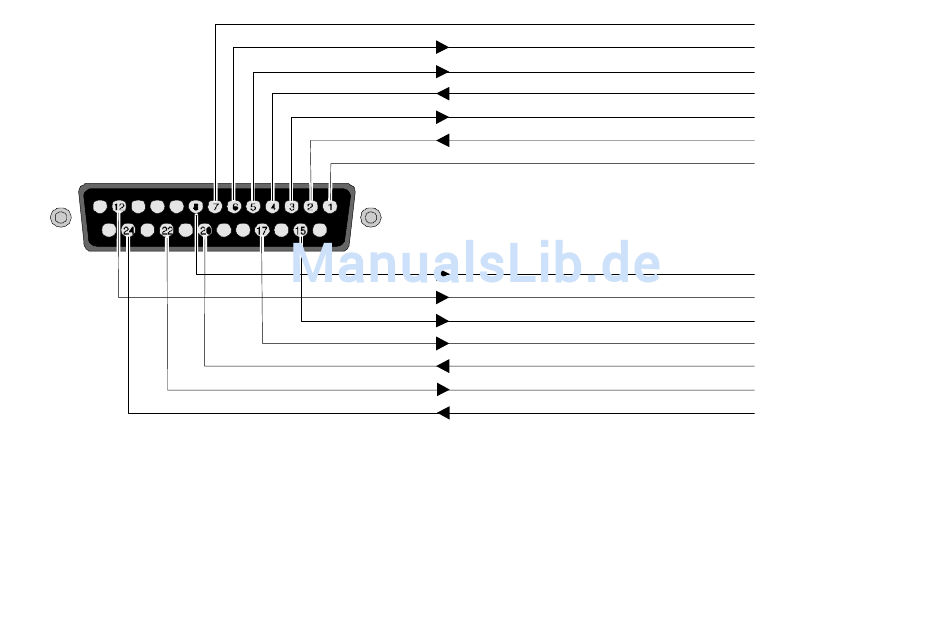

Abbildung 0.3 Diagramm für DB-25-Buchse
60 Courier I-modem with x2 - Installationseinleitung
