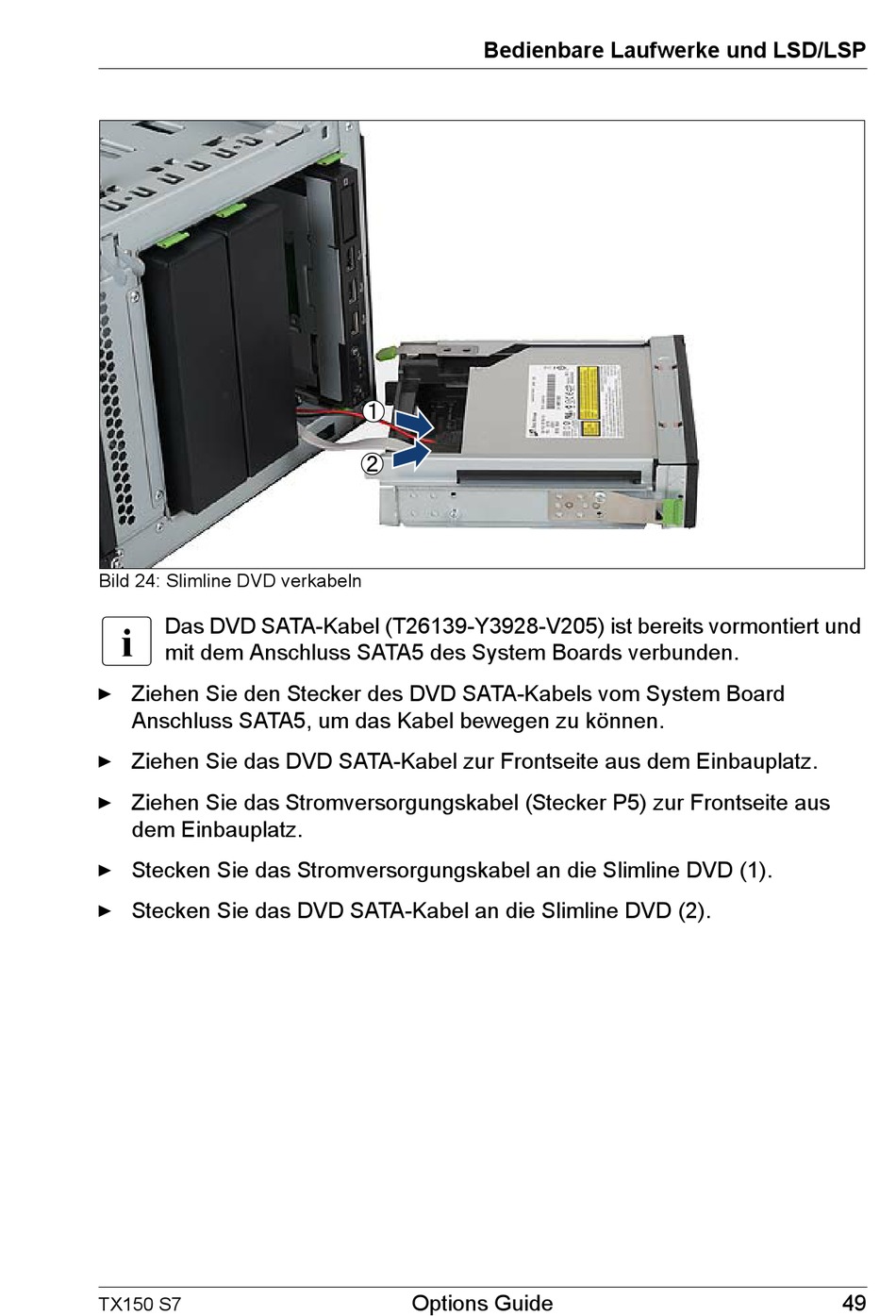

Bild 24: Slimline DVD verkabeln
I
Das DVD SATA-Kabel (T26139-Y3928-V205) ist bereits vormontiert und
mit dem Anschluss SATA5 des System Boards verbunden.
Ê Ziehen Sie den Stecker des DVD SATA-Kabels vom System Board
Anschluss SATA5, um das Kabel bewegen zu können.
Ê Ziehen Sie das DVD SATA-Kabel zur Frontseite aus dem Einbauplatz.
Ê Ziehen Sie das Stromversorgungskabel (Stecker P5) zur Frontseite aus
dem Einbauplatz.
Ê Stecken Sie das Stromversorgungskabel an die Slimline DVD (1).
Ê Stecken Sie das DVD SATA-Kabel an die Slimline DVD (2).
TX150 S7
Bedienbare Laufwerke und LSD/LSP
Options Guide
49
