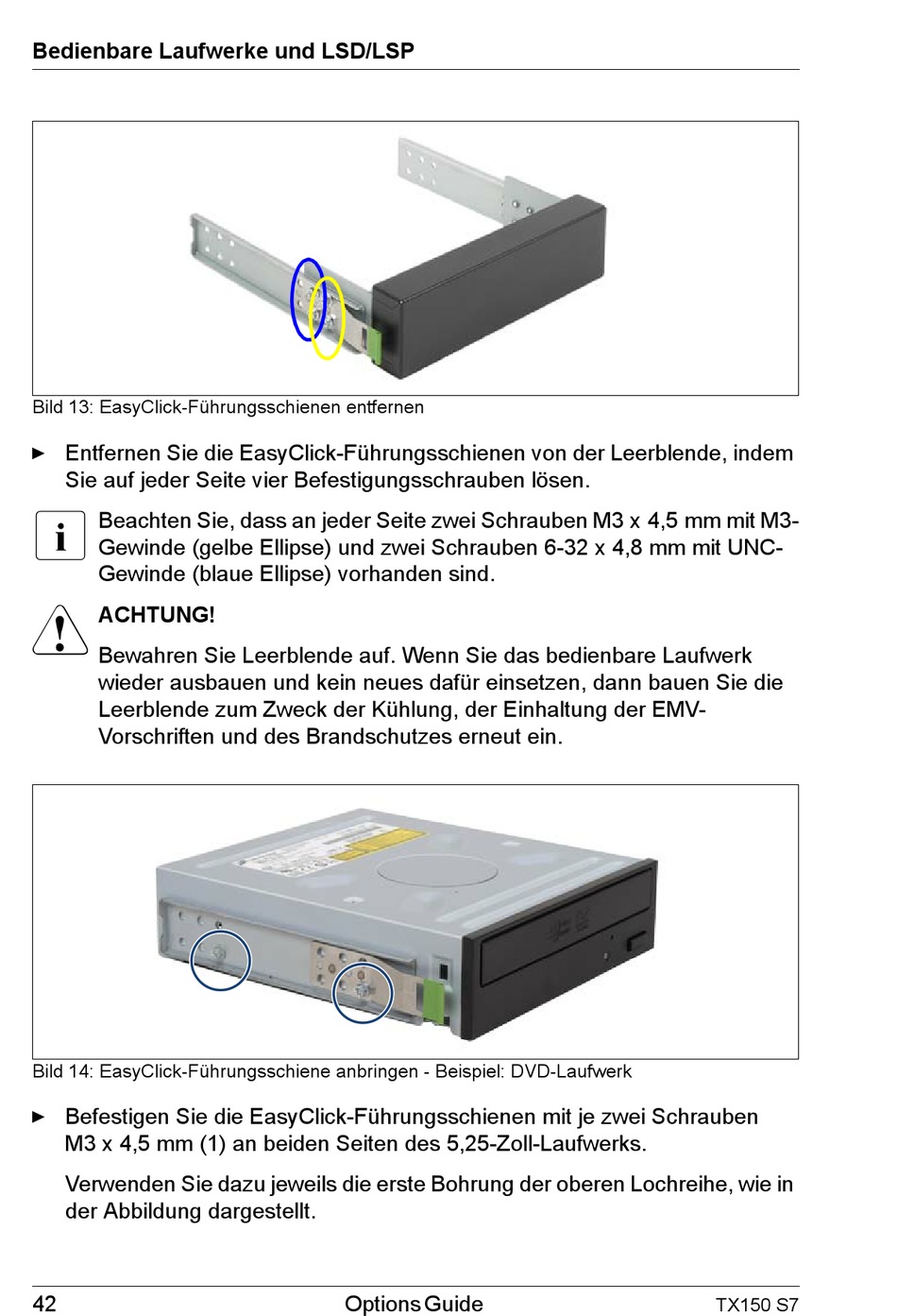

Bedienbare Laufwerke und LSD/LSP
Bild 13: EasyClick-Führungsschienen entfernen
Ê Entfernen Sie die EasyClick-Führungsschienen von der Leerblende, indem
Sie auf jeder Seite vier Befestigungsschrauben lösen.
I
Beachten Sie, dass an jeder Seite zwei Schrauben M3 x 4,5 mm mit M3-
Gewinde (gelbe Ellipse) und zwei Schrauben 6-32 x 4,8 mm mit UNC-
Gewinde (blaue Ellipse) vorhanden sind.
V
ACHTUNG!
Bewahren Sie Leerblende auf. Wenn Sie das bedienbare Laufwerk
wieder ausbauen und kein neues dafür einsetzen, dann bauen Sie die
Leerblende zum Zweck der Kühlung, der Einhaltung der EMV-
Vorschriften und des Brandschutzes erneut ein.
Bild 14: EasyClick-Führungsschiene anbringen - Beispiel: DVD-Laufwerk
Ê Befestigen Sie die EasyClick-Führungsschienen mit je zwei Schrauben
M3 x 4,5 mm (1) an beiden Seiten des 5,25-Zoll-Laufwerks.
Verwenden Sie dazu jeweils die erste Bohrung der oberen Lochreihe, wie in
der Abbildung dargestellt.
42
Options Guide
TX150 S7
