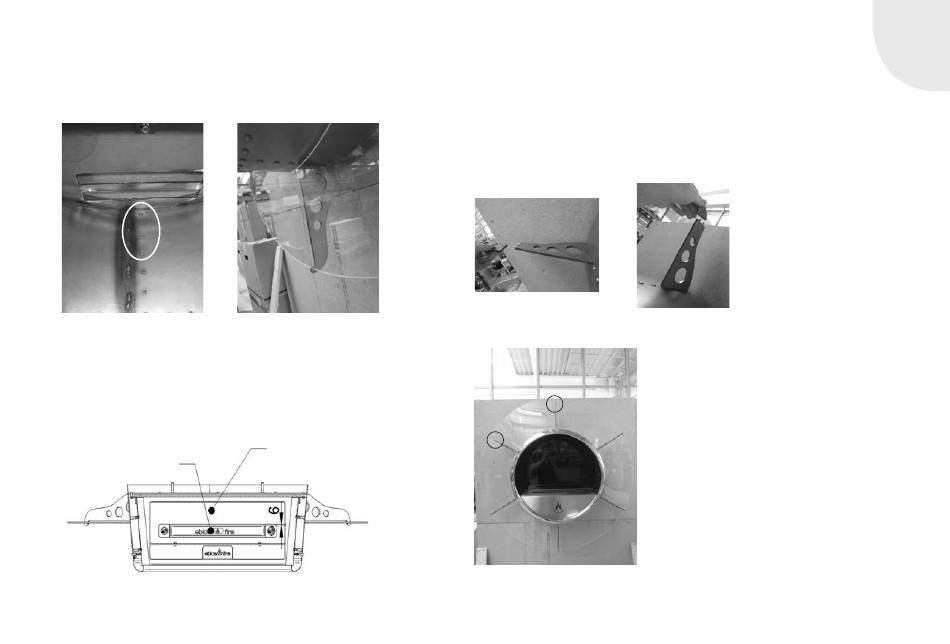

Optionaler Plexiglasring: Bevor Sie den Brenner in das Gehäuse einset-
zen, muss der untere Halter für den Plexiglasring montiert werden. Nutzen
Sie dazu die mitgelieferten Schrauben und befestigen Sie damit den Halter
an dem Korpus.
Setzen Sie den Brenner ein und schließen Sie die Gehäuseabdeckung des
Gerätes (siehe Kapitel 3.4.1). Bitte beachten Sie die korrekte Platzierung, so
dass sich zwischen Gehäuseabdeckung und Flammenbereich ein gleichmä-
ßiger (siehe je nach Modell Abb.3) Luftspalt befindet, damit eine ausrei-
chen-de Luftzufuhr gewährleistet wird. Andernfalls kann es zu Verrußungen
der Gehäuseabdeckung und einem ungleichmäßigen Flammenbild kommen.
Brenner (mit Abdeckblech)
(Ansicht kann von Ihrem Modell abweichen)
Luftspalt ca. 9 mm ohne Abdeckblech
Gehäuseabdeckung
Abb. 3
D 9
2.5.3 PLEXIGLASRING (OPTIONAL)
Der optionale Plexiglasring wird durch die sechs äußeren Halter positioniert.
Der unterste Halter muss dabei vorort montiert werden (siehe Kapitel 2.5.2).
Alle weiteren Halter sind bereits vormontiert.
Um den Plexiglasring zu montieren, bedarf es der Entnahme zweier Halte-
köpfe. Diese Halter sind der oberste und der obere linke.
Anschließend wird der Plexiglasring in die anderen Halter eingeschoben.
Zuletzt werden die Halteköpfe wieder aufgesteckt.
