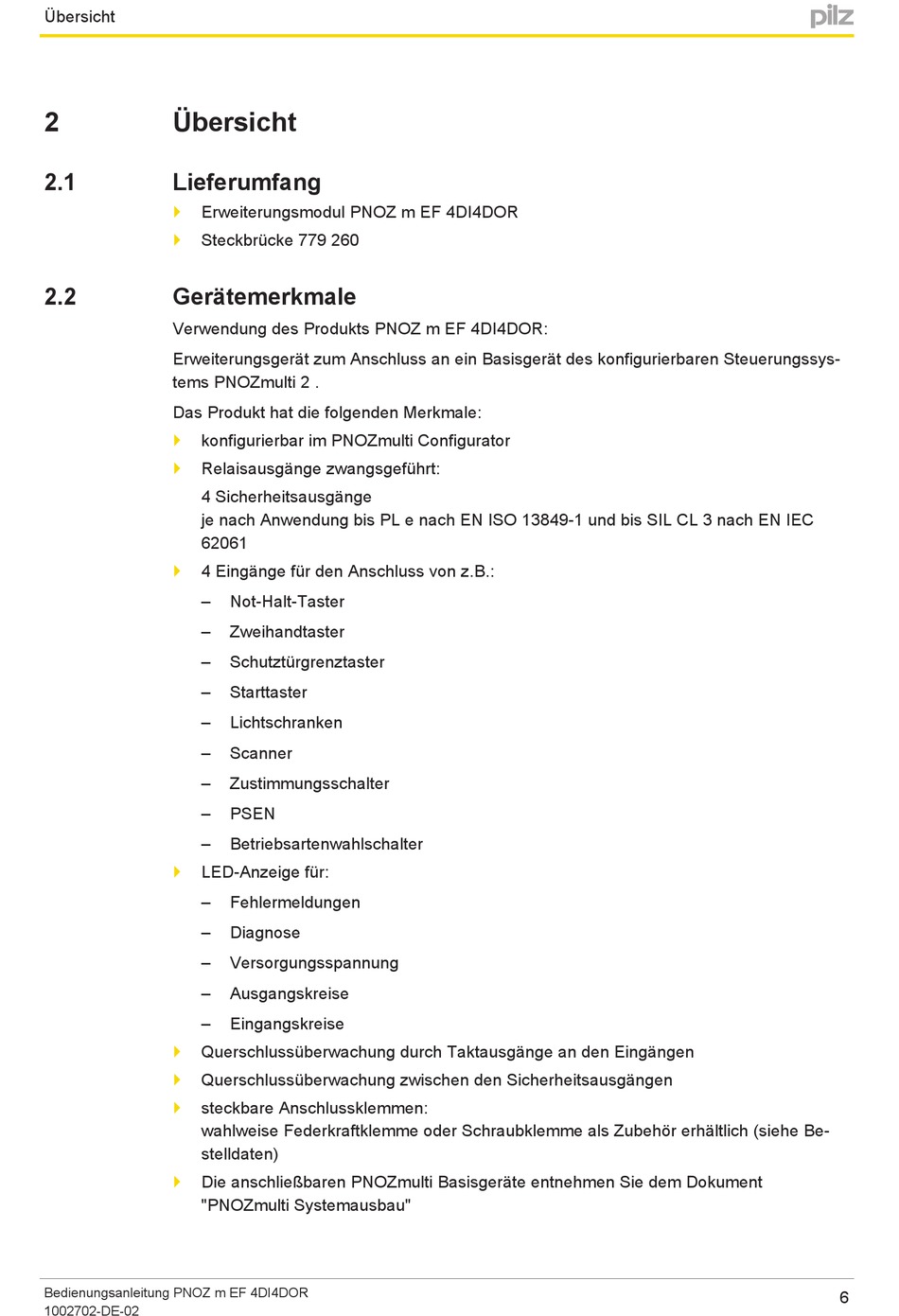

Übersicht
2 Übersicht
2.1

Lieferumfang

}
Erweiterungsmodul PNOZ m EF 4DI4DOR
} Steckbrücke 779 260
2.2 Gerätemerkmale
Verwendung des Produkts PNOZ m EF 4DI4DOR:
Erweiterungsgerät zum Anschluss an ein Basisgerät des konfigurierbaren Steuerungssys­
tems PNOZmulti 2 .
Das Produkt hat die folgenden Merkmale:
}
konfigurierbar im PNOZmulti Configurator
} Relaisausgänge zwangsgeführt:
4 Sicherheitsausgänge
je nach Anwendung bis PL e nach EN ISO 13849­1 und bis SIL CL 3 nach EN IEC
62061
} 4 Eingänge für den Anschluss von z.B.:
–
–
–
–
–
–
–
–
–
}
LED­Anzeige für:
–
–
–
–
–
}
Querschlussüberwachung durch Taktausgänge an den Eingängen
} Querschlussüberwachung zwischen den Sicherheitsausgängen
}
steckbare Anschlussklemmen:
wahlweise Federkraftklemme oder Schraubklemme als Zubehör erhältlich (siehe Be­
stelldaten)
} Die anschließbaren PNOZmulti Basisgeräte entnehmen Sie dem Dokument
"PNOZmulti Systemausbau"
Bedienungsanleitung PNOZ m EF 4DI4DOR
1002702­DE­02
Not­Halt­Taster
Zweihandtaster
Schutztürgrenztaster
Starttaster
Lichtschranken
Scanner
Zustimmungsschalter
PSEN
Betriebsartenwahlschalter
Fehlermeldungen
Diagnose
Versorgungsspannung
Ausgangskreise
Eingangskreise
6
