9 Ergänzende Daten

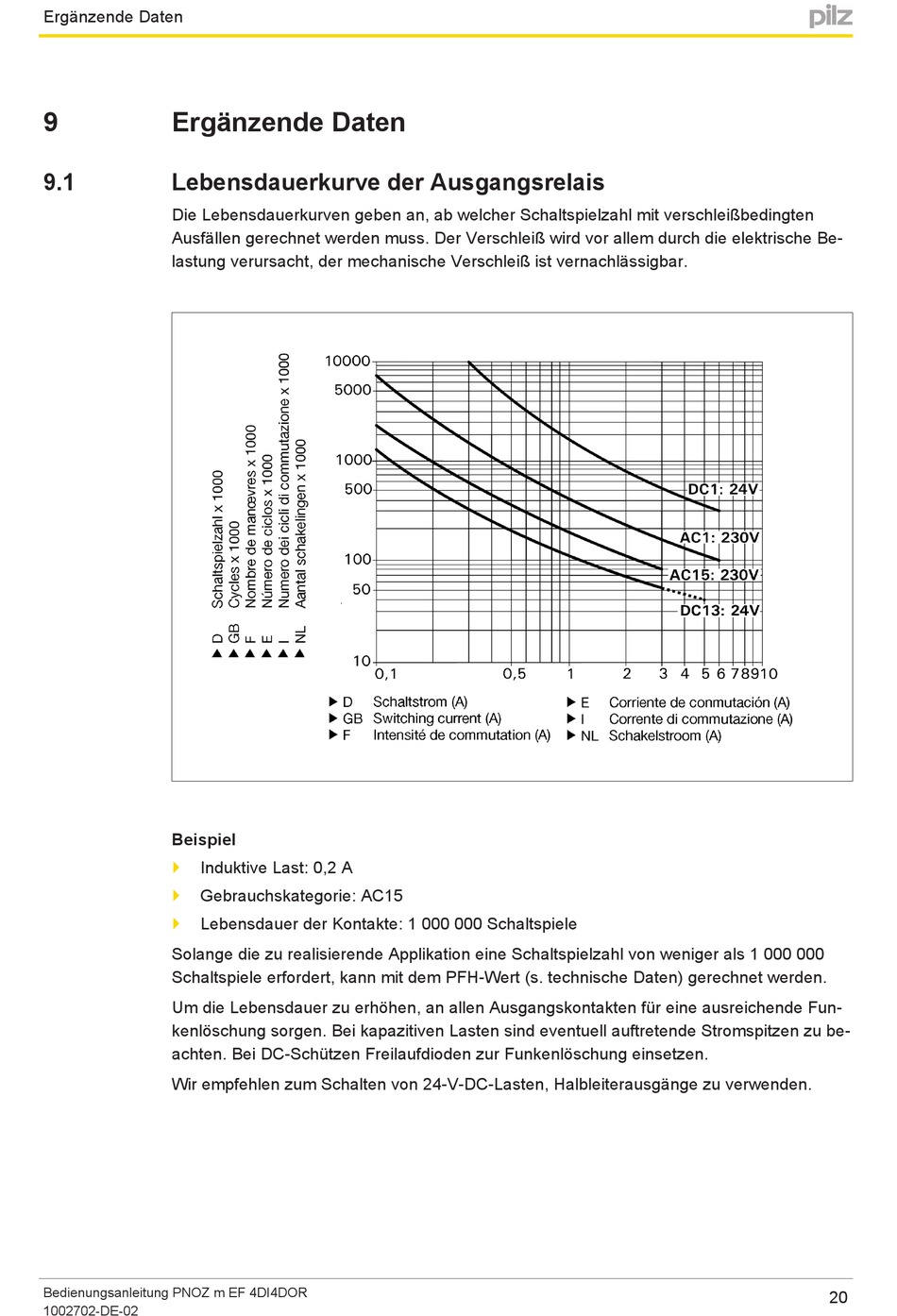

9.1 Lebensdauerkurve der Ausgangsrelais
Die Lebensdauerkurven geben an, ab welcher Schaltspielzahl mit verschleißbedingten
Ausfällen gerechnet werden muss. Der Verschleiß wird vor allem durch die elektrische Be­
lastung verursacht, der mechanische Verschleiß ist vernachlässigbar.
Beispiel
}
Induktive Last: 0,2 A
} Gebrauchskategorie: AC15
}
Lebensdauer der Kontakte: 1 000 000 Schaltspiele
Solange die zu realisierende Applikation eine Schaltspielzahl von weniger als 1 000 000
Schaltspiele erfordert, kann mit dem PFH­Wert (s. technische Daten) gerechnet werden.
Um die Lebensdauer zu erhöhen, an allen Ausgangskontakten für eine ausreichende Fun­
kenlöschung sorgen. Bei kapazitiven Lasten sind eventuell auftretende Stromspitzen zu be­
achten. Bei DC­Schützen Freilaufdioden zur Funkenlöschung einsetzen.
Wir empfehlen zum Schalten von 24­V­DC­Lasten, Halbleiterausgänge zu verwenden.
