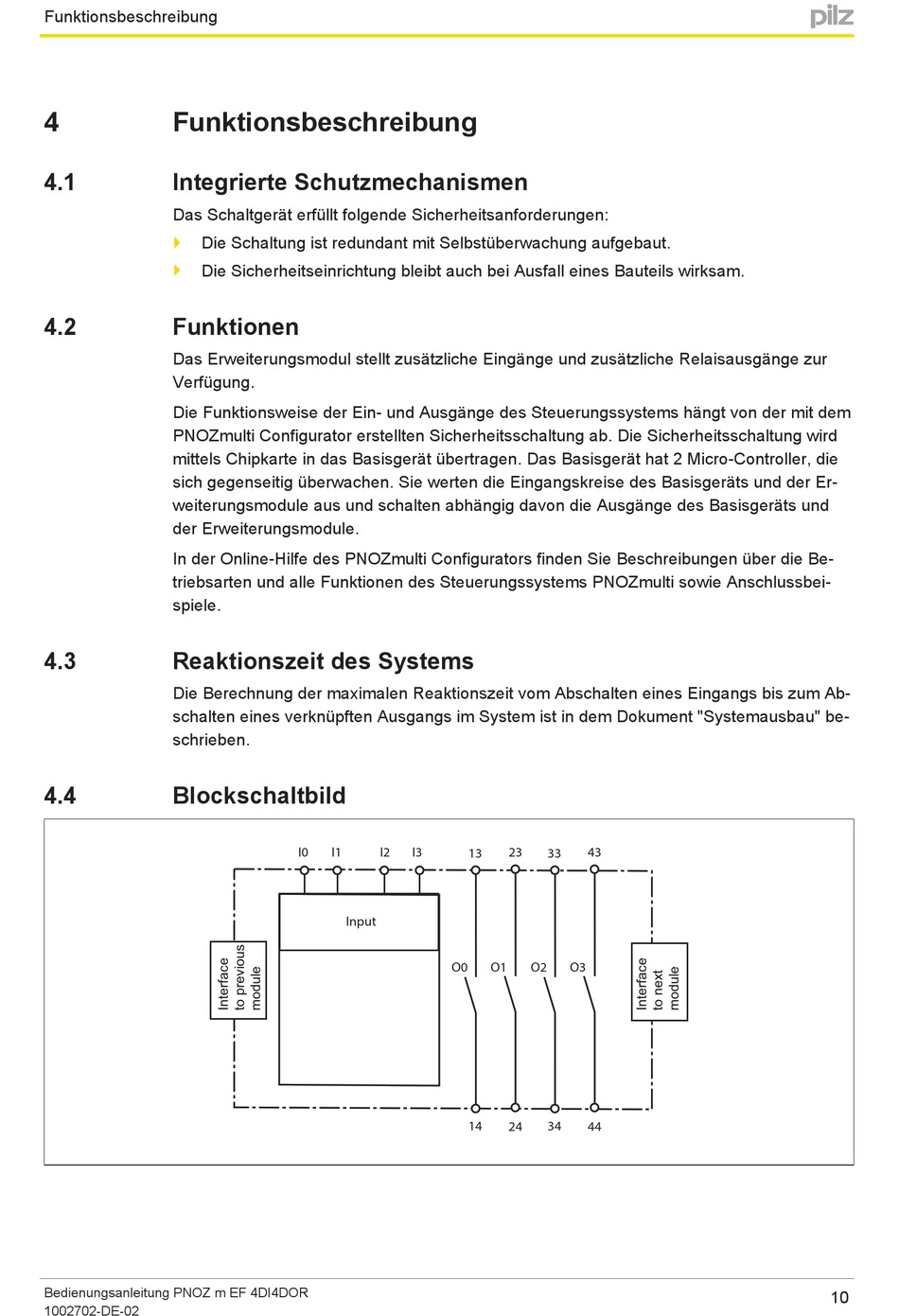

Funktionsbeschreibung
4 Funktionsbeschreibung
4.1 Integrierte Schutzmechanismen
Das Schaltgerät erfüllt folgende Sicherheitsanforderungen:
}
Die Schaltung ist redundant mit Selbstüberwachung aufgebaut.
} Die Sicherheitseinrichtung bleibt auch bei Ausfall eines Bauteils wirksam.
4.2 Funktionen
Das Erweiterungsmodul stellt zusätzliche Eingänge und zusätzliche Relaisausgänge zur
Verfügung.
Die Funktionsweise der Ein­ und Ausgänge des Steuerungssystems hängt von der mit dem
PNOZmulti Configurator erstellten Sicherheitsschaltung ab. Die Sicherheitsschaltung wird
mittels Chipkarte in das Basisgerät übertragen. Das Basisgerät hat 2 Micro­Controller, die
sich gegenseitig überwachen. Sie werten die Eingangskreise des Basisgeräts und der Er­
weiterungsmodule aus und schalten abhängig davon die Ausgänge des Basisgeräts und
der Erweiterungsmodule.
In der Online­Hilfe des PNOZmulti Configurators finden Sie Beschreibungen über die Be­
triebsarten und alle Funktionen des Steuerungssystems PNOZmulti sowie Anschlussbei­
spiele.
4.3 Reaktionszeit des Systems
Die Berechnung der maximalen Reaktionszeit vom Abschalten eines Eingangs bis zum Ab­
schalten eines verknüpften Ausgangs im System ist in dem Dokument "Systemausbau" be­
schrieben.
4.4 Blockschaltbild
Bedienungsanleitung PNOZ m EF 4DI4DOR
1002702­DE­02
I0 I1 I2 I3
Input
O0
23 43
13 33
O1 O2 O3
14 24 34 44
