2. Produktübersicht
2. Produktübersicht
2
2.1. Produktbeschreibung
Die Netzverwaltung von PV-Anlagen mit TLX Pro- oder TLX Pro+-Wechselrichtern wird von der
CLX GM und der Masterfunktion des TLX Pro- und TLX Pro+-Wechselrichters übernommen.
Die CLX GM wird direkt mit dem Ausgang eines Funk-Rundsteuerempfängers verbunden. Der
Empfänger verfügt über 4 Digitalausgänge K1-K4, die von den Netzbetreibern zur Signalisierung
eines Leistungsminderungs- oder Blindleistungssollwert-Befehls genutzt werden.
Die CLX GM liest den aktuellen Relaiszustand aus und sendet über ihre Ethernet-Verbindung
zum Wechselrichter-Netzwerk eine Meldung an den Master-Wechselrichter. Die gesamte Konfi-
guration über das Verhalten bei einem bestimmten Relaiszustand erfolgt direkt im Master-
Wechselrichter. Die CLX GM wird einfach an den Empfänger und das Wechselrichter-Netzwerk
angeschlossen; es ist keine zusätzliche Konfiguration erforderlich.

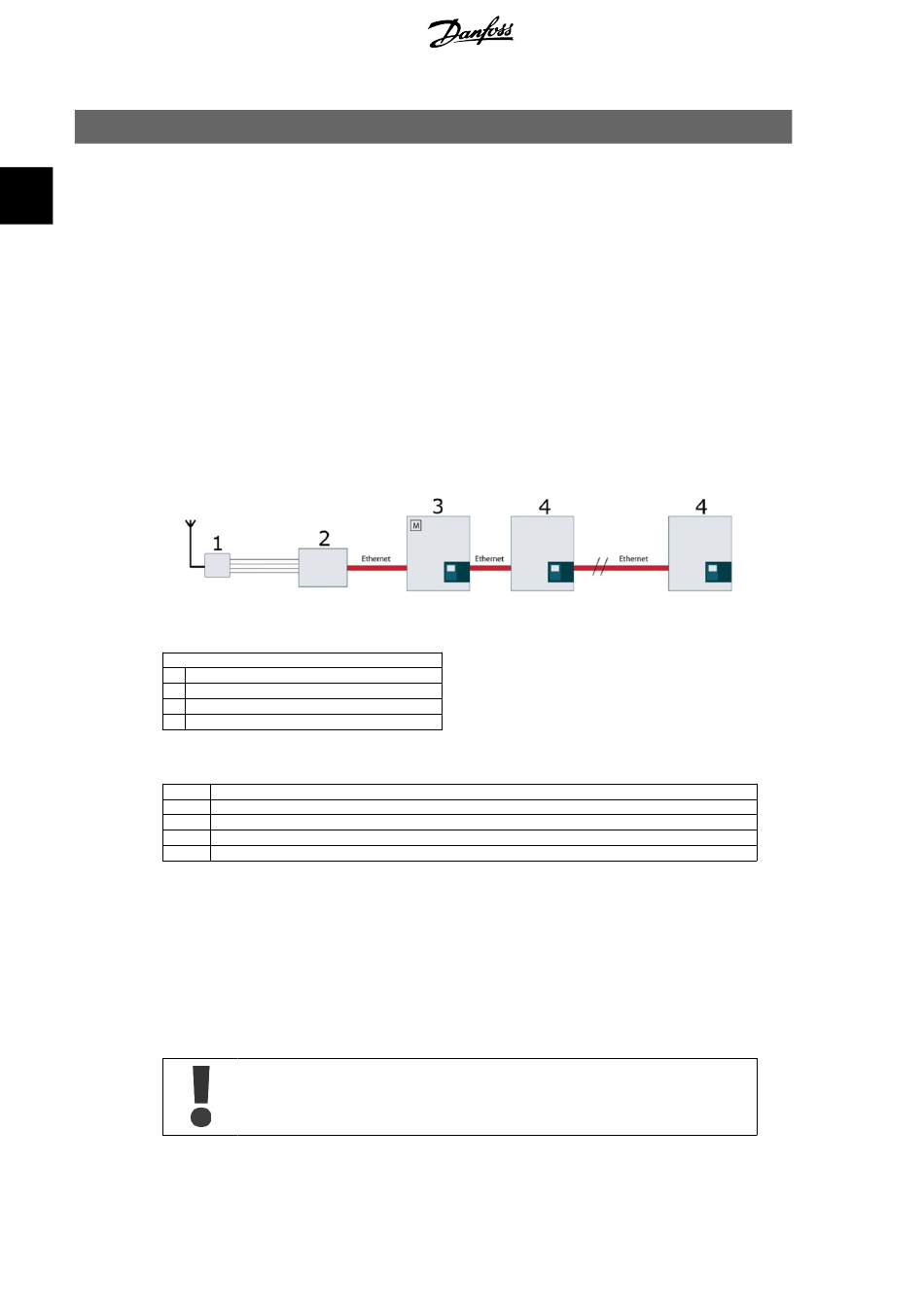

Abbildung 2.1: Netzverwaltung für eine Solarstromanlage
Legende
1
Funk-Rundsteuerempfänger
2
CLX GM
3
Master-Wechselrichter
4
Slave-Wechselrichter
Die Ausrüstung wird mit den folgenden Einzelteilen geliefert:
1
2
3
4
5
Tabelle 2.1: Produktübersicht
2.2. Systemanforderungen
2.2.1. Verwendungszweck
Die CLX GM sollte ausschließlich mit TLX Pro - und TLX Pro+ -Wechselrichtern verwendet wer-
den.
22
CLX GM
Halterung mit Schrauben
Zubehör (Netzteil, handelsübliches Netzwerkkabel RJ-45 TP10/100 cat 5e)
Verpackung
Produkthandbuch
Vorgenommene Bohrungen oder mechanische Veränderungen am Gerät führen zu
Beschädigungen und zum Verlust jeglicher Gewährleistungsansprüche!
L00410637-01_5b
