Wenn Sie die Startadresse, im 33 Kanal-Modus, z. B. auf 34 definieren, belegt der Projektor die
Steuerkanäle 34 bis 66.
Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der
EYE-19 HCL ZOOM korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert.
Werden mehrere EYE-19 HCL ZOOM auf eine Adresse definiert, arbeiten sie synchron.
Drücken Sie die Up/Down-Tasten, um die gewünschte Startadresse einzustellen. Nun können Sie den EYE-
19 HCL ZOOM über Ihren Controller ansteuern.
Bitte beachten Sie:
Schalten Sie das Gerät ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Werden
keine Daten empfangen, blinkt das Display.
Die Meldung erscheint
-wenn kein XLR-Kabel (DMX Signalkabel vom Controller) in die DMX-Eingangsbuchse des Gerätes gesteckt
wurde.
-wenn der Controller ausgeschaltet oder defekt ist.
-das Kabel oder der Stecker defekt ist oder das Signalkabel nicht richtig eingesteckt ist.
2
1

DMX-Protokoll

Modus/Kanal
Ba-
Ba-
sic
St. Ex. sic
16
8bit
bit
1 1 1 1
2 2 2
3 3 2 3
4 4 4
5 5 3 5

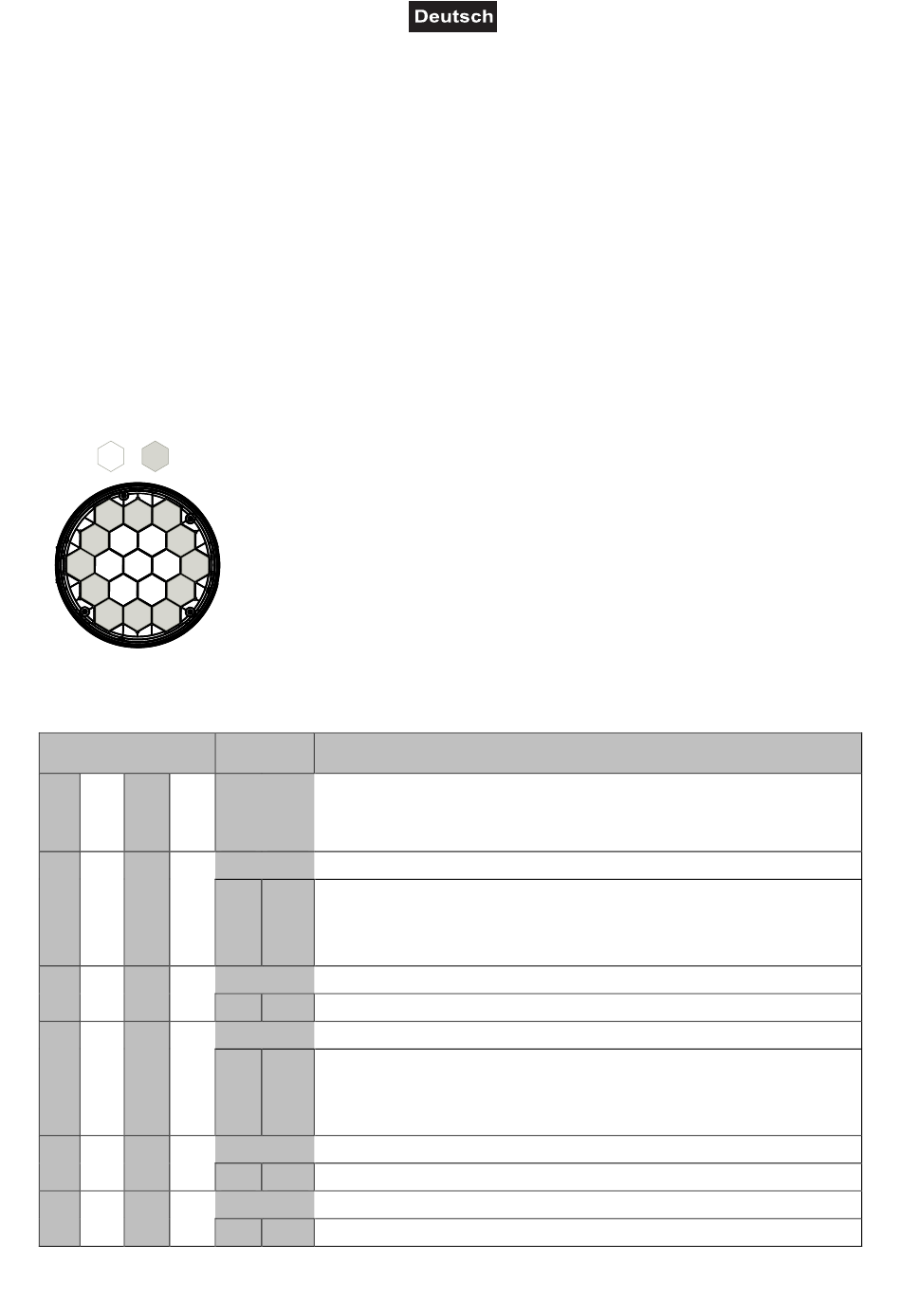

Die LEDs des Gerätes sind in zwei verschiedenen Segmenten angeordnet (siehe
Grafik) und können mit dem folgenden DMX-Protokoll individuell gesteuert werden.
Wert
Horizontale Bewegung (PAN)
Wenn Sie den Regler verschieben, bewegen Sie den Kopf horizontal
(PAN). Allmähliches Einstellen des Kopfes bei langsamen Schieben
0 255
des Reglers (0-255, 128-Mitte). Der Kopf kann an jeder gewünschten
Einstellung angehalten werden.
PAN-Bewegung mit 16 Bit-Auflösung
Feinindizierung
0 255
Vertikale Bewegung (TILT)
Wenn Sie den Regler verschieben, bewegen Sie den Kopf vertikal
(TILT). Allmähliches Einstellen des Kopfes bei langsamen Schieben
0 255
des Reglers (0-255, 128-Mitte). Der Kopf kann an jeder gewünschten
Einstellung angehalten werden.
TILT-Bewegung mit 16 Bit-Auflösung
Feinindizierung
0 255
Geschwindigkeit PAN-/TILT-Bewegung
0 255 Abnehmende Geschwindigkeit
Eigenschaft
14/52 00123553.DOCX, Version 1.0
