3B SCIENTIFIC PHYSICS 1008539 Bedienungsanleitung

3B SCIENTIFIC ® PHYSICS
Bedienungsanleitung
01/13 ALF
1. Beschreibung
Gerätesatz zur Demonstration der Hebelgeset-
ze, für Gleichgewichtsversuche und als Modell
einer Balkenwaage.
Der Gerätesatz Hebel besteht aus einem Stativ,
an dem ein Hebelarm auf einem Kugellager
montiert ist. Mittig entlang der Längsachse des
Hebelarms befinden sich Bohrungen zur Ver-
stellung des Drehpunktes, darunter zur Aufhän-
gung der Gewichte. Eine weiß-rote Blockskala
ermöglicht das schnelle Ablesen der Länge der
Hebelarme. Eine am Stativ befestigte Skala mit
Zeiger ermöglicht die genaue Anzeige des
Gleichgewichtszustandes.
2. Technische Daten
Länge Hebel:
Masse Hebel:
Anzahl der Bohrungen: 21
Bohrungsabstand:
Gewichtsatz:
Hebelarm 1008539
1 m
0,458 kg
50 mm
10x 50 g
3. Funktionsprinzip
Der Hebel gehört zur Familie der einfachen Ma-
schinen. Es handelt sich dabei meistens um
eine gerade oder gewinkelte Stange, die um
eine Achse drehbar ist und an die außerhalb der
Drehachse Kräfte angreifen.
Jede Kraft bewirkt eine Drehung, die umso stär-
ker ist, je größer die Kraft und je länger der Ab-
stand von der Wirkungslinie der Kraft zur Dreh-
achse ist (Länge des Hebelarms). Der Hebel mit
der Drehachse im Punkt O, an dem die Kräfte F
und G angreifen, befindet sich im Gleichgewicht,
wenn das Drehmoment links gleich dem Dreh-
moment rechts ist (Hebelgesetz: Kraft mal
Kraftarm gleich Last mal Lastarm). Für die Kräf-
te F, G und die Hebelarme L
⋅ = ⋅
G L F L
1 2
Wenn der Drehpunkt des Hebels zwischen den
Angriffspunkten der zwei Kräfte liegt, spricht man
von einem zweiarmigen Hebel (Fig. 2), befinden
sich die Kräfte an der gleichen Seite, spricht man
von einem einarmigen Hebel (Fig. 3).

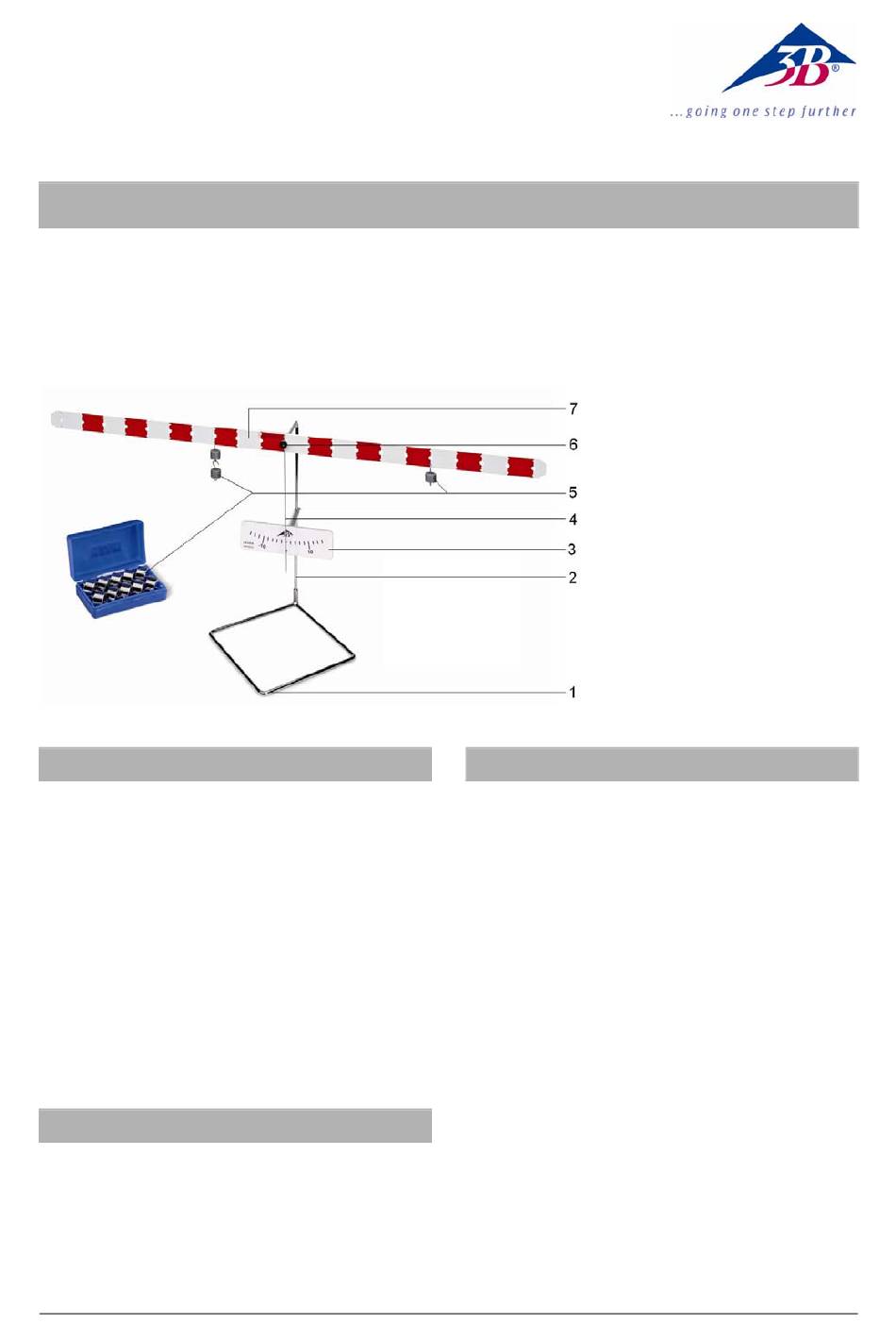

1
1 Stativfuß
2 Stativstange
3 Skala
4 Zeiger
5 Gewichte
6 Halterung mit Kugellager
und Rändelmutter
7 Hebelarm
, L gilt:
1 2
