Air Top 2000

Brennstoffentnehmer

HINWEIS:
Einbaulage des Brennstoffentnehmers beachten,
siehe "Einbauanweisung"!

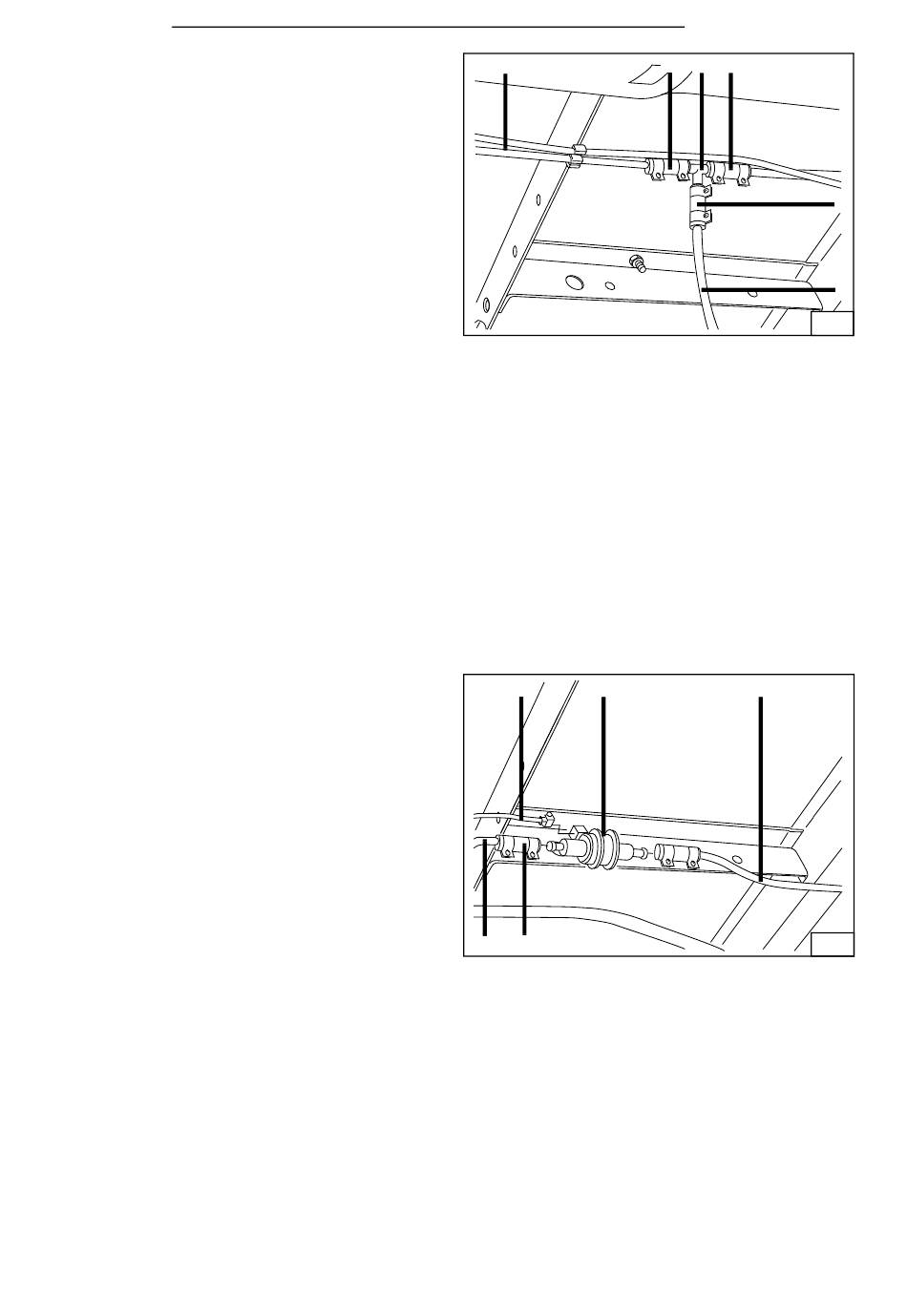

- Kraftstoffvorlaufleitung (7/1), wie in Bild 7 darge-
stellt, trennen und ca. 50 mm für den Brennstoffent-
nehmer (7/3) entfernen
- Brennstoffentnehmer mit zwei Schlauchstücken
(7/2 und 7/4) in die Vorlaufleitung einsetzen und mit
Schlauchschellen befestigen

Brennstoffleitungen

Saugleitung
- Schlauchstück (7/5) auf Brennstoffentnehmer auf-
schieben und mit Schlauchschelle befestigen
- Brennstoffilter (Option) in Schlauchstück ein-
schieben und mit Schlauchschelle befestigen
- Schlauchstück auf
stecken und mit Schlauchschelle befestigen
- Mecanylleitung (7/6) in Schlauchstück vom Filter-
ausgang bzw. vom Brennstoffentnehmer
stecken und mit Schlauchschelle befestigen
- Mecanylleitung (8/3) zur Dosierpumpe verlegen,
ablängen und
2 Schlauchschellen an der Saugseite der Dosier-
pumpe (8/2) anschließen
Druckleitung
- Schlauchstück (8/4) auf Druckseite der Dosierpum-
pe aufstecken und mit Schlauchschelle befestigen
- Mecanylleitung (8/5) in Schlauchstück einstecken
und mit Schlauchschelle befestigen
- Mecanylleitung von der Dosierpumpe zum Heiz-
gerät verlegen, ablängen und mit Schlauchstück
und 2 Schlauchschellen am Heizgerät anschließen

Kabelbaum Dosierpumpe

- Kabelbaum (8/1) vom Heizgerät entlang der Druck-
leitung zur Dosierpumpe verlegen
- Kabelbaum an der Dosierpumpe ablängen, Schutz-
tüllen auf Leitungen aufschieben und Kontakte
ancrimpen
- Schutztüllen auf Kontakte schieben und Kabelbaum
anschließen
- Kabelbaum und Druckleitung mit Kabelbindern an
vorhandenen Leitungen befestigen
6
Brennstoffilterausgang
mit Schlauchstück
1
auf-
ein-
1
und
4
5
Mercedes Benz
2
3 4
2 3
5
6
7
8
