Mitgelieferte Sensoren In Betrieb Nehmen; Tür- Und Fenstersensor; Montage; Klebefläche - VisorTech XMD-4200 Bedienungsanleitung

DE

MITGELIEFERTE SENSOREN IN BETRIEB NEHMEN

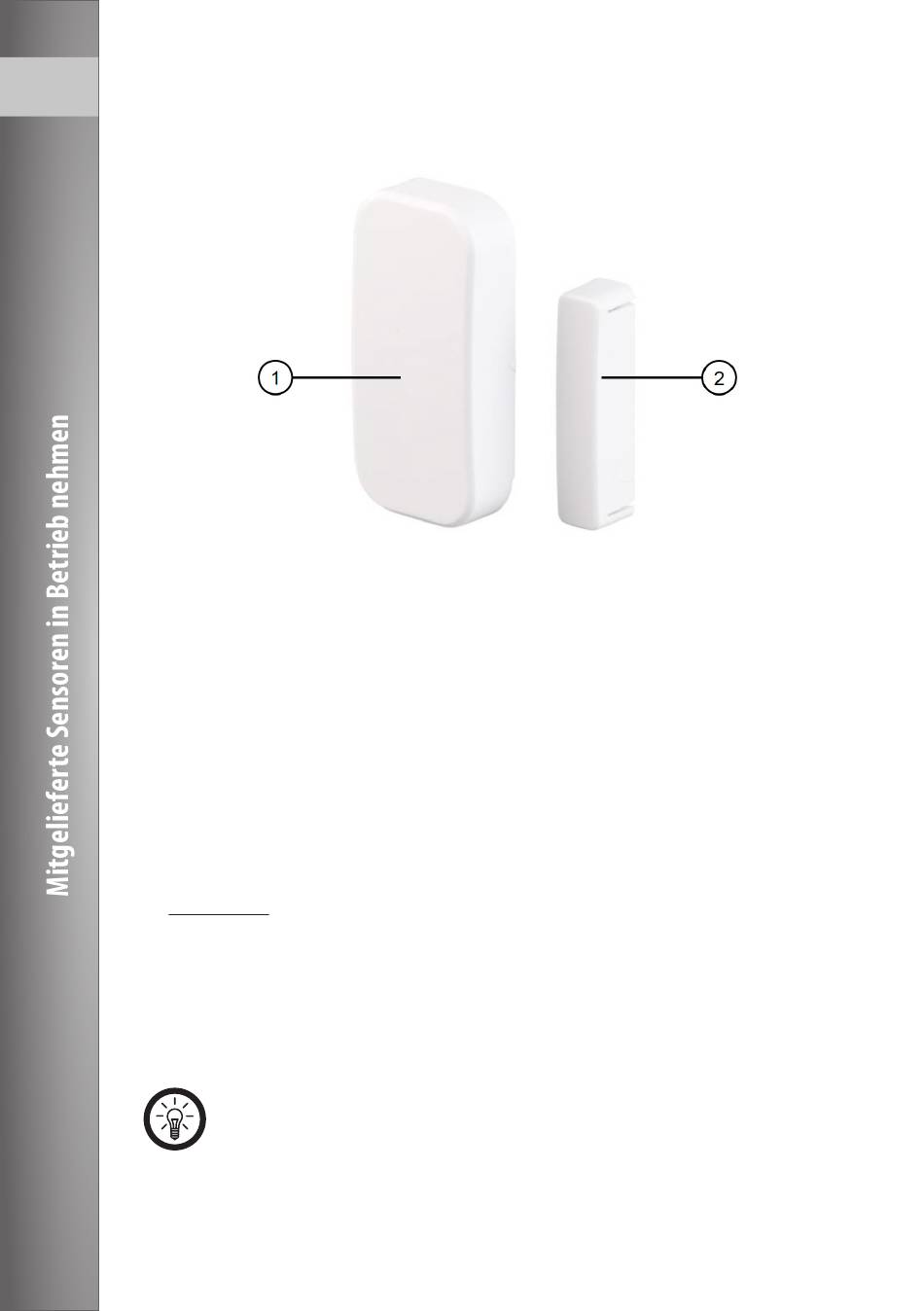

Tür- und Fenstersensor
1. Haupteinheit (Funk-Tür- und Fenstersensor)
2. Magnetsensor

Montage

Bringen Sie die Sensoren entweder mithilfe der Klebflächen an oder schrauben
Sie den Tür- & Fenstersensor mit Schrauben fest.
Beachten Sie bei der Montage bitte folgende Punkte:
• Bringen Sie den Sensor nicht in Bereichen an, in denen sich viel Metall oder
elektrische Leitungen befinden wie z. B. in einem Werkraum oder direkt neben
einem Sicherungskasten.
• Der Abstand zwischen Haupteinheit und Magnetsensor sollte max. 1 cm
betragen.
Klebefläche:
1. Ziehen Sie die Schutzfolie auf einer Seite der großen Klebefläche ab.
2. Drücken Sie die Klebefläche auf die Außenseite der Batteriefach-Abdeckung
an der Rückseite der Haupteinheit (beschriftete Seite).
3. Ziehen Sie die verbleibende Schutzfolie ab.
4. Drücken Sie den Sensor an der gewünschten Stelle am Tür- bzw.
Fensterrahmen an.
5. Ziehen Sie die Schutzfolie an einer Seite der kleinen Klebefläche ab.
6. Drücken Sie die Klebefläche an die Rückseite des Magnetsensors.
7. Ziehen Sie die verbleibende Schutzfolie ab.
18
HINWEIS:
Achten Sie darauf, den Sensor richtig herum anzubringen. Das Logo
(VisorTech) darf nicht auf dem Kopf stehen.
