- Seite 1 4-teilige WLAN- Alarmanlage XMD-3000.avs Alexa-kompatibel, für bis zu 50 Sensoren, App Bedienungsanleitung NX-4406-675...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Ihre neue WLAN-Alarmanlage .......... 4 Lieferumfang ..............4 Optionales Zubehör ............4 Wichtige Hinweise zu Beginn ........... 5 Sicherheitshinweise ............5 Wichtige Hinweise zur Entsorgung........6 Konformitätserklärung ............7 Produktdetails ..............8 Fernbedienung ..............8 PIR-Sensor ..............9 Mini-Fenster-/Tür-Funk-Sensor ........9 Inbetriebnahme .............. - Seite 3 Alarmanlage der App hinzufügen ........14 Alarmanlage in das Heim-WLAN einbinden ....15 Passwörter ändern ............15 Sensoren verbinden ............16 LED-Anzeige ..............17 Alexa Voice Service ............18 Sprachbefehle für Alexa Voice Service ......21 Technische Daten ............22 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs.
-
Seite 4: Ihre Neue Wlan-Alarmanlage
Ihre neue WLAN-Alarmanlage Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für den Kauf dieser WLAN-Alarmanlage. Bitte lesen Sie diese Bedienungsanleitung und beachten Sie die aufgeführten Hinweise und Tipps, damit Sie Ihre neue Alarmanlage optimal einsetzen können. Lieferumfang Alarmanlage ... -
Seite 5: Wichtige Hinweise Zu Beginn
HINWEIS: Dies ist lediglich eine Schnellstartanleitung. Die ausführliche Bedienungsanleitung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer NX-4406 ein. Wichtige Hinweise zu Beginn Sicherheitshinweise Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher gut auf, damit Sie jederzeit darauf zugreifen können. -
Seite 6: Wichtige Hinweise Zur Entsorgung
Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze. Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten. Halten Sie das Produkt fern von Kindern. Verwenden und lagern Sie das Gerät niemals in schmutziger oder staubiger Umgebung. ... -
Seite 7: Konformitätserklärung
Konformitätserklärung Hiermit erklärt PEARL.GmbH, dass sich das Produkt NX-4406-675 in Übereinstimmung mit der Funkanlagen- Richtlinie 2014/53/EU, der RoHS-Richtlinie 2011/65/EU, der EMV-Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU befindet. Qualitätsmanagement Dipl.-Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer NX-4406 ein. -
Seite 8: Produktdetails

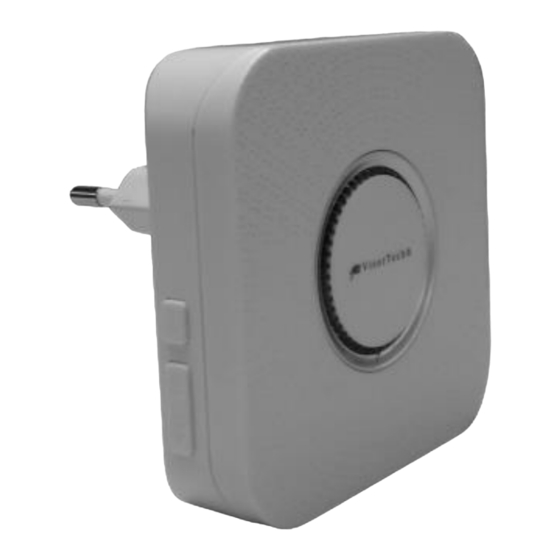

Produktdetails 1. WLAN-Taste 2. Pairing- / Reset-Taste 3. Aus-Taste 4. LED Fernbedienung 1. Alarm deaktivieren 2. SOS-Taste 3. Home-Taste 4. Alarm aktivieren 5. LED Visor Tech – www.visor-tech.de... -
Seite 9: Pir-Sensor
PIR-Sensor Sensor Mini-Fenster-/Tür-Funk-Sensor Magnet Sender Visor Tech – www.visor-tech.de... -
Seite 10: Inbetriebnahme
Inbetriebnahme PIR-Sensor installieren 1. Entnehmen Sie den PIR-Sensor mit Halterung aus der Verpackung. 2. Markieren Sie die 2 Schraublöcher der Halterung an der gewünschten Wand. 3. Bohren Sie 2 Löcher in die Markierungen. Achten Sie dabei darauf, keine Kabel oder Leitungen zu beschädigen. -
Seite 11: App Downloaden
ACHTUNG! Der Abstand zwischen Transmitter und Magnet sollte weniger als 1 cm betragen! App downloaden Suchen Sie im Google Play Store (Android) bzw. im App Store (iOS) nach der App AnHome und installieren Sie sie auf Ihrem Mobilgerät. Zubehör installieren Mini-PIR-Bewegungsmelder (NX-4409) Sie können den Mini-PIR-Bewegungsmelder entweder mit 2 Schrauben befestigen oder mit einem Klebestreifen. -
Seite 12: Fenster-/Tür-Funk-Sensor (Nx-4410)
2. Bohren Sie dann zwei Löcher in die Markierungen. Achten Sie dabei darauf, keine Kabel oder Leitungen zu beschädigen. 3. Setzen Sie die 2 Dübel ein und schrauben Sie die Halterung fest. Der Pfeil auf der Innenseite der Halterung zeigt an, welche Seite nach oben zeigen muss. 4. -
Seite 13: Türklingel-Taster (Nx-4412)
Transmitters. Kleben Sie den anderen Streifen auf die Rückseite des Magneten. 4. Ziehen Sie dann die Schutzfolie von der anderen Seite des Klebestreifens und kleben Sie den Transmitter auf den Tür- oder Fensterrahmen möglichst nah an der Tür bzw. Fenster. Kleben Sie dann auf dieselbe Weise den Magneten auf die Tür bzw. -
Seite 14: Verwendung
Verwendung Einschalten Schalten Sie die Alarmanlage ein, indem Sie sie in eine geeignete Steckdose stecken. Ein Signalton erklingt, die LED blinkt schnell blau. Ausschalten Wenn Sie die Alarmanlage wieder ausschalten möchten, halten Sie die Aus-Taste ca. 5 Sekunden gedrückt. Es erklingen zwei kurze Signaltöne, die LED erlischt. -
Seite 15: Alarmanlage In Das Heim-Wlan Einbinden
6. Tippen Sie auf LAN suchen und tippen Sie anschließend auf die angezeigte Geräte-ID. Die Geräte-ID wird dadurch in das entsprechende Feld eingefügt. Geben Sie dann einen beliebigen Gerätenamen und das Passwort ein. Das voreingestellte Passwort ist 1234. Tippen Sie anschließen oben rechts auf das Häkchen-Symbol. -
Seite 16: Sensoren Verbinden
1. Tippen Sie auf Ihr Gerät und anschließend oben rechts auf das Einstellungs-Symbol 2. Wählen Sie Passwort ändern. Es wird Ihnen Ihr altes Passwort angezeigt. 3. Geben Sie in der Zeile darunter Ihr neues Passwort ein und bestätigen Sie durch Tippen auf das Häkchen- Symbol oben rechts. -
Seite 17: Led-Anzeige
2. Versetzen Sie die Alarmanlage in den Pairing-Modus, indem Sie auf die Pairing-Taste drücken. 3. Aktivieren Sie den gewünschten Sensor, indem Sie ihn einschalten bzw. auf der Fernbedienung eine Taste drücken. Sensoren ohne Taste oder Schalter sind bereits nach dem Einsetzen der Batterie aktiviert. 4. -
Seite 18: Alexa Voice Service
Die LED blinkt schnell blau Die Alarmanlage ist nicht mit dem WLAN verbunden. Die LED blinkt 1 x alle 9 Sekunden blau Die Alarmanlage ist zwar mit dem WLAN verbunden, aber nicht scharfgestellt. Die LED blinkt pink und die Sirene ist aktiviert Alarm ... - Seite 19 Seriennumme Geben Sie dann das Passwort ein. Das voreingestellte Passwort lautet 1234. Tippen Sie dann auf Link Now. Im nächsten Bildschirm können Sie neben PIN das eben eingegebene Passwort ändern. Aus Sicherheitsgründen sollten Sie eine persönliche PIN vergeben und diese alle 60 Tage ändern.
- Seite 20 Gerätefeld Seriennumme Geben Sie dann das Passwort ein. Das voreingestellte Passwort lautet 1234. Tippen Sie dann auf Sign In. Im nächsten Bildschirm können Sie neben PIN das eben eingegebene Passwort ändern. Aus Sicherheitsgründen sollten Sie eine persönliche PIN vergeben und diese alle 60 Tage ändern.
-
Seite 21: Sprachbefehle Für Alexa Voice Service
Sprachbefehle für Alexa Voice Service Alarmanlage „scharf“ schalten „Alexa, sage Alarmanlage aktivieren“ Alarmanlage deaktivieren „Alexa, sage Alarmanlage deaktivieren“ Klingel-Ton läuten lassen „Alexa, sage Alarmanlage klingeln“ Alarm-Ton läuten lassen „Alexa, sage Alarmanlage alarmieren“ Alarmanlage stummschalten „Alexa, sage Alarmanlage stumm“ ... -
Seite 22: Technische Daten
Technische Daten 110 – 240 V, 50/ 60 Hz Stromversorgung Leistung 20 W Basis: 2400,0-2483,5 MHz Funk-Frequenz Sensoren: 433,92 MHz Basis: 12,41 mW Max. Sendeleistung Sensoren: < 10 mW Sirenen-Lautstärke 110 dB Sensoren-Anzahl Max. 50 WLAN 2,4 GHz, 802.11b/h/n Leistungsaufnahme im <... - Seite 23 PIR-Sensor Stromversorgung 2 Batterien Typ AA, 3 V Drahtlose Bis 80 m (ohne Hindernisse) Übertragungsdistanz 15 uA (Standby), 15 mA Betriebsstrom (Alarm) Erkennungsdistanz 10 m 1,8 – 2,7 m Montagehöhe -20 – 50°C Betriebstemperatur ≤85% Betriebs-Luftfeuchtigkeit Abmessungen 8,5 x 5,5 x 4 cm Gewicht 54 g Mini-Fenster-/Tür-Funk-Sensor...
- Seite 24 Fernbedienung Stromversorgung CR2032, 3 V Drahtlose Bis 80 m (ohne Hindernisse) Übertragungsdistanz 1 uA (Standby), 15 mA Betriebsstrom (Alarm) -20 – 50°C Betriebstemperatur ≤85% Betriebs-Luftfeuchtigkeit Abmessungen 3 x 7 x 1 cm Gewicht 16 g Visor Tech – www.visor-tech.de...
- Seite 25 Visor Tech – www.visor-tech.de...
- Seite 26 Visor Tech – www.visor-tech.de...
- Seite 27 Visor Tech – www.visor-tech.de...
- Seite 28 Kundenservice: 07631 / 360 - 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV2 – 20.02.2018 – BS/FR//MF...
- Seite 29 XMD-3000.avs Système d'alarme connecté compatible Alexa, pour jusqu'à 50 capteurs Mode d'emploi NX-4406-675...
- Seite 30 Installer le mini détecteur d'ouverture porte/fenêtre ..10 Télécharger l'application ..........11 Installer des accessoires ..........11 Mini détecteur de mouvement PIR (NX-4409) .... 11 Détecteur d'ouverture porte/fenêtre (NX-4410) ... 12 Bouton de sonnette (NX-4412) ........13 Visor Tech – www.visortech.fr...
- Seite 31 Intégrer le système d'alarme au réseau de votre domicile ..................15 Modifier les mots de passe ..........15 Connecter les capteurs ..........16 Affichage LED ..............17 Amazon Alexa ..............18 Commandes vocales pour Alexa Voice Service ..... 20 Caractéristiques techniques .......... 21 Visor Tech – www.visortech.fr...
-
Seite 32: Votre Nouveau Système D'alarme
NX4407 : Télécommande sans fil avec bouton SOS NX4408 : Détecteur de mouvement PIR NX4409 : Mini détecteur de mouvement PIR NX4410 : Détecteur d'ouverture porte/fenêtre NX4410 : Mini détecteur d'ouverture porte/fenêtre NX4412 : Sonnette sans fil Visor Tech – www.visortech.fr... -
Seite 33: Consignes Préalables
être effectuée exclusivement par le fabricant ou par un spécialiste dûment autorisé. Veillez à ce que la prise de courant à laquelle est branché l'appareil soit toujours facilement accessible pour que l'appareil puisse être rapidement débranché en cas d'urgence. Visor Tech – www.visortech.fr... - Seite 34 Le fabricant décline toute responsabilité en cas de dégâts matériels ou dommages (physiques ou moraux) dus à une mauvaise utilisation et/ou au non-respect des consignes de sécurité. Sous réserve de modification et d'erreur ! Visor Tech – www.visortech.fr...
-
Seite 35: Consignes Importantes Pour Le Traitement Des Déchets
Parlement européen : 2011/65/UE, 2014/30/EU, 2014/35/UE, et 2014/53/UE. Service Qualité Dipl.-Ing. (FH) Andreas Kurtasz La déclaration de conformité complète du produit est disponible en téléchargement à l'adresse https://www.pearl.fr/support/notices ou sur simple demande par courriel à qualite@pearl.fr. . Visor Tech – www.visortech.fr... -
Seite 36: Description Du Produit
Description du produit 1. Touche wifi 2. Touche Pairing/Reset 3. Bouton Arrêt 4. LED Télécommande 1. Désactiver l'alarme 2. Bouton SOS 3. Touche Home 4. Activer l'alarme 5. LED Visor Tech – www.visortech.fr... -
Seite 37: Capteur De Mouvement Pir
Capteur de mouvement PIR Capteur Mini détecteur d'ouverture porte/fenêtre Émetteur Aimant Visor Tech – www.visortech.fr... -
Seite 38: Mise En Marche
Procédez de la même façon pour coller l'aimant sur la porte ou sur le cadre de la fenêtre. Visor Tech – www.visortech.fr... -
Seite 39: Télécharger L'application
: 1. Marquez l'emplacement pour les trous des 2 vis sur le mur de votre choix. 2. Percez deux trous au niveau du marquage. Ce faisant, veillez à n'endommager aucun câble ou conduit dans le mur. Visor Tech – www.visortech.fr... -
Seite 40: Détecteur D'ouverture Porte/Fenêtre (Nx-4410)
Collez l'autre bande adhésive au dos de l'aimant. 4. Retirez ensuite le film de protection de l'autre face de la bande adhésive et collez le transmetteur sur le cadre de fenêtre ou de porte, le plus près possible de la fenêtre ou Visor Tech – www.visortech.fr... -
Seite 41: Bouton De Sonnette (Nx4412)
Utilisation Allumer Pour allumer le système d'alarme, branchez-le sur une prise adaptée. L'appareil émet un signal sonore, la LED clignote rapidement en bleu. Visor Tech – www.visortech.fr... -
Seite 42: Ajouter Le Système D'alarme À L'application
L'ID de l'appareil est insérée dans le champ correspondant. Saisissez ensuite un nom d'appareil de votre choix et le mot de passe. Le mot de passe par défaut est 1234. Appuyez ensuite en haut à droite sur la coche. Visor Tech – www.visortech.fr... -
Seite 43: Intégrer Le Système D'alarme Au Réseau De Votre Domicile
2. Sélectionnez Modifier le mot de passe. Votre ancien mot de passe s'affiche. 3. Saisissez votre nouveau mot de passe dans la ligne en dessous de votre ancien mot de passe puis confirmez en appuyant sur la coche en haut à droite. Visor Tech – www.visortech.fr... -
Seite 44: Connecter Les Capteurs
4. Lorsque la connexion est établie, un signal sonore retentit. Si vous souhaitez ajouter un capteur via l'application, procédez comme suit : Visor Tech – www.visortech.fr... -
Seite 45: Affichage Led
La LED clignote en rose et la sirène est activée. Alarme La LED clignote rapidement en rose et rouge Le bouton d'activation a bien été pressé sur la télécommande mais le système d'alarme n'est pas connecté au wi-fi. Visor Tech – www.visortech.fr... -
Seite 46: Amazon Alexa
Pour copier le numéro de série de la première ligne, appuyer sur Copier Adresse MAC. Numéro de série Saisissez le mot de passe. Le mot de passe par défaut est 1234. Appuyez ensuite sur Link Now. Dans l'écran Visor Tech – www.visortech.fr... - Seite 47 Appuyez ensuite sur Copier l'adresse MAC. Champ de l'appareil Numéro de série Saisissez le mot de passe. Le mot de passe par défaut est 1234. Appuyez ensuite sur Sign In. Dans l'écran Visor Tech – www.visortech.fr...
-
Seite 48: Commandes Vocales Pour Alexa Voice Service
Activer l'alarme « Alexa, Activer l'alarme du système d'alarme » Couper le son de l'alarme « Alexa, Couper le son du système d'alarme » Interroger le statut « Alexa, Statut du système d'alarme » Visor Tech – www.visortech.fr... -
Seite 49: Caractéristiques Techniques
2,4 GHz, 802.11b/h/n Consommation (en mode < 2 W veille) Température de de -20 °C à 50 °C fonctionnement Humidité relative de l'air ≤ 85% pour le fonctionnement Dimensions 165 x 130 x 75 mm Poids 350 g Visor Tech – www.visortech.fr... - Seite 50 ≤ 1 cm Distance d'installation Fréquence sans fil 433,92 MHz Puissance d'émission max. < 10 dBm 24 x 44 x 11 mm Dimensions 10 x 25 x 10 mm Poids total 11 g Visor Tech – www.visortech.fr...
- Seite 51 1 uA (mode veille) fonctionnement 15 mA (alarme) Température de de -20 °C à 50 °C fonctionnement Humidité relative de l'air ≤ 85% pour le fonctionnement Dimensions 3 x 7 x 1 cm Poids 16 g Visor Tech – www.visortech.fr...
- Seite 52 Importé par : PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Service commercial PEARL France : 0033 (0) 3 88 58 02 02 © REV2 – 20.02.2018 – BS//MF...
