Gerätemanagement
In diesem Abschnitt wird beschrieben, wie Sie eine Verbindung zum Gerät herstellen
und das Gerät verwalten.
3.1 Anschließen an das Gerät
Im Folgenden werden die verschiedenen Methoden für den Zugriff auf die RUG-
GEDCOM RX1510 -Konsole und die Webschnittstellen des Geräts beschrieben. Aus-
führliche Anweisungen finden Sie im RUGGEDCOM ROX Benutzerhandbuch zum
RUGGEDCOM RX1510.

Serielle Konsolen- und Verwaltungsports

Sie können einen Arbeitsplatz direkt an den seriellen Konsolenport oder Verwaltungs-
port anschließen, um auf die Bootzeit-Steuerung und die RUGGEDCOM RX1510 -
Schnittstellen zuzugreifen. Über den seriellen Konsolenport ist der Zugriff auf die
Konsolenschnittstelle des RUGGEDCOM RX1510 möglich, während über den Verwal-
tungsport der Zugriff auf Konsole und Webschnittstellen des RUGGEDCOM RX1510
hergestellt wird.
NOTICE
Die seriellen Konsolen- und Verwaltungsports (MGMT) dienen ausschließlich als
temporäre Verbindungen während der Erstkonfiguration und Fehlerbehebung.
Die Verbindung zum Konsolenport mit einem Konsolenkabel RJ45 an DB9 hergestellt.
Der Konsolenport hat die folgende Pinbelegung:
8

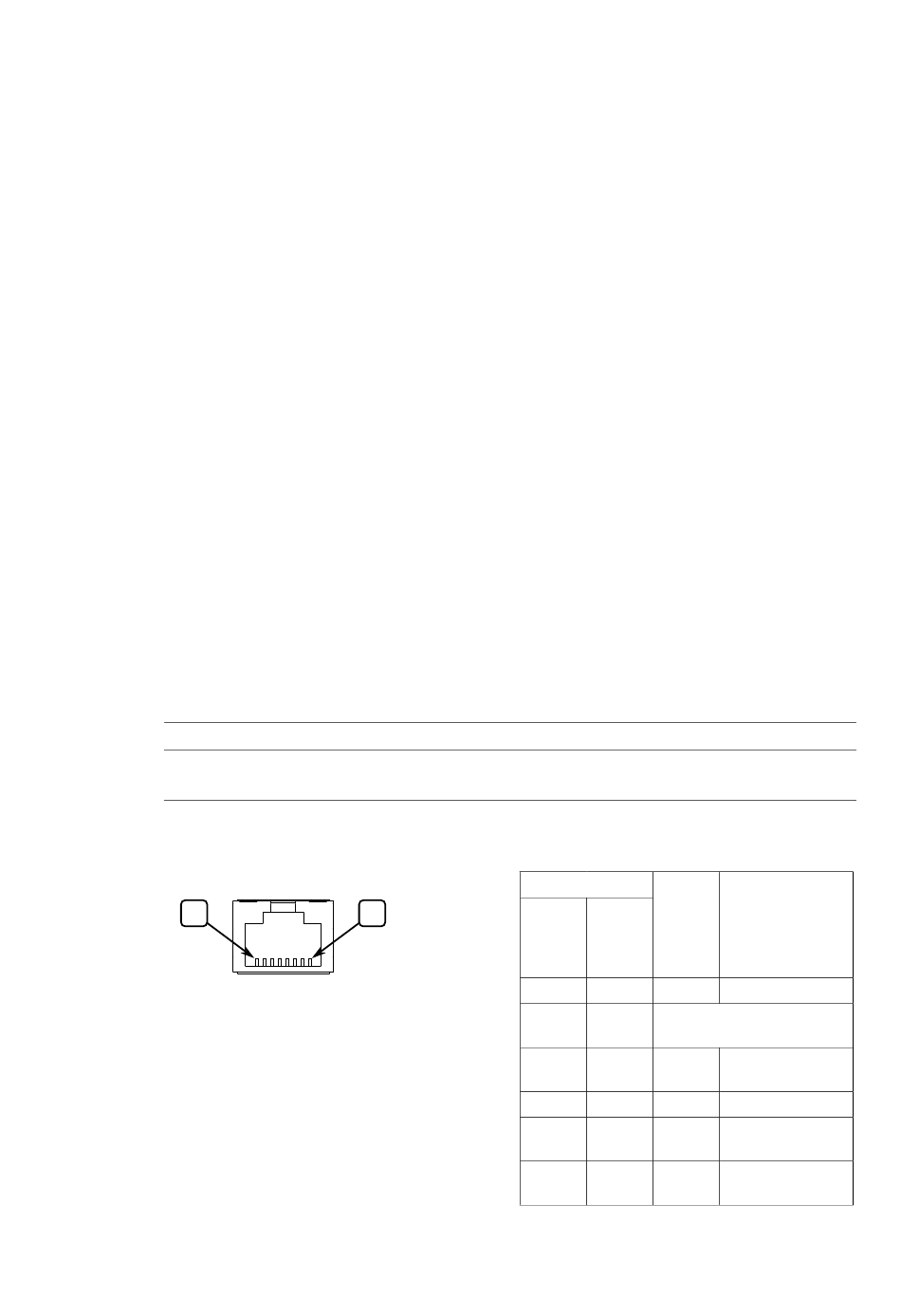

Abbildung 3.1
RUGGEDCOM RX1510
Montagehandbuch, 12/2019, C79000-G8900-1055-16
1
Pinbelegung Konsolenport
RJ45
Pin Bezeich-
nung
RJ45- DB9-
Steck- Buchse
verbin-
der
1 6 DSR
2 1
3 4 DTR
4 5 GND
5 2 RxD
6 3 TxD
3
Beschreibung
a
Datensatz bereit
Reserviert (nicht
anschließen)
a
>Datenter-
minal bereit
Signalmasse
Daten empfan-
gen (zu DTE)
Daten sen-
den (von DTE)
