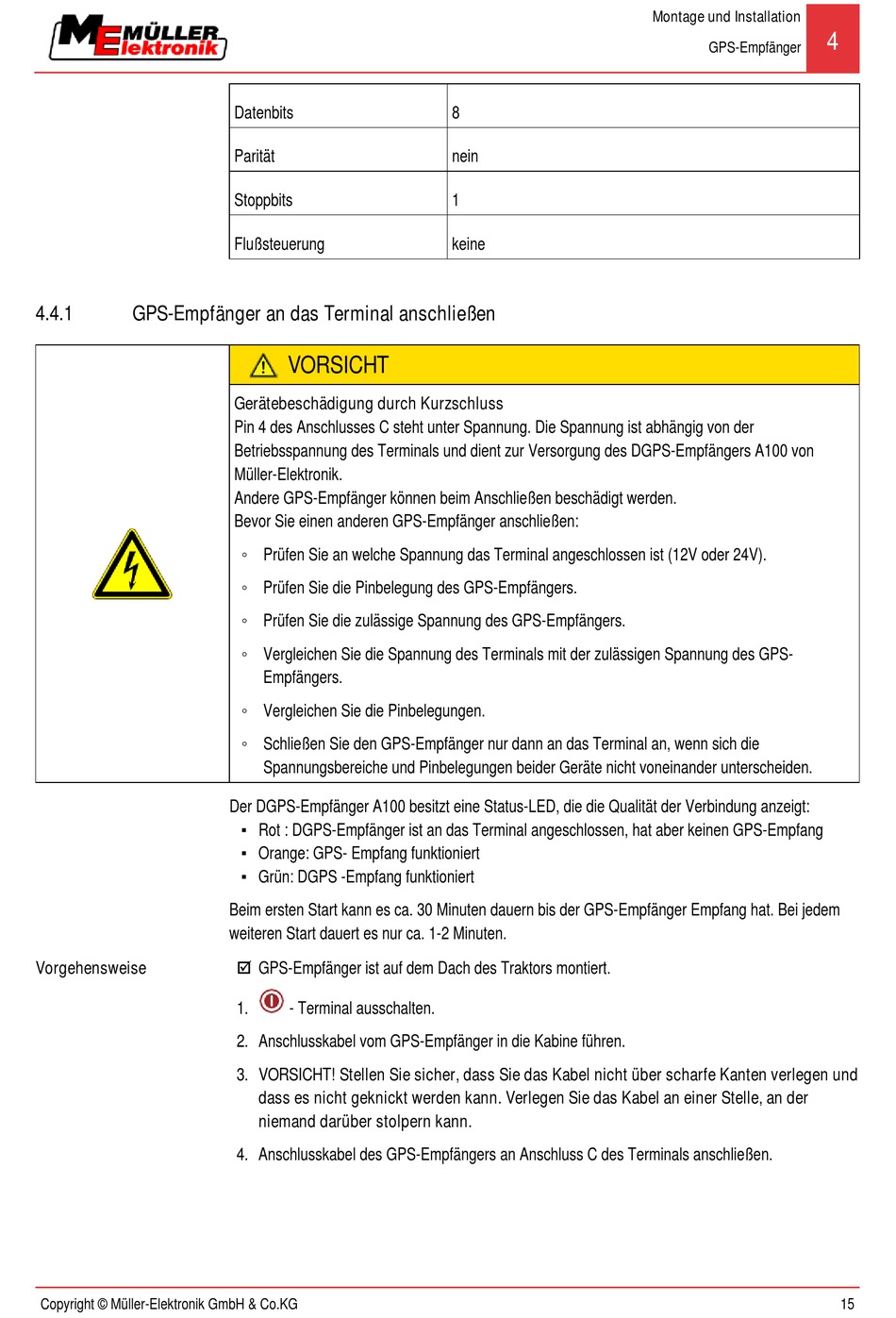

4.4.1
GPS-Empfänger an das Terminal anschließen
Vorgehensweise
Copyright © Müller-Elektronik GmbH & Co.KG
Datenbits
Parität
Stoppbits
Flußsteuerung
VORSICHT
Gerätebeschädigung durch Kurzschluss
Pin 4 des Anschlusses C steht unter Spannung. Die Spannung ist abhängig von der
Betriebsspannung des Terminals und dient zur Versorgung des DGPS-Empfängers A100 von
Müller-Elektronik.
Andere GPS-Empfänger können beim Anschließen beschädigt werden.
Bevor Sie einen anderen GPS-Empfänger anschließen:
◦ Prüfen Sie an welche Spannung das Terminal angeschlossen ist (12V oder 24V).
◦ Prüfen Sie die Pinbelegung des GPS-Empfängers.
◦ Prüfen Sie die zulässige Spannung des GPS-Empfängers.
◦ Vergleichen Sie die Spannung des Terminals mit der zulässigen Spannung des GPS-
Empfängers.
◦ Vergleichen Sie die Pinbelegungen.
◦ Schließen Sie den GPS-Empfänger nur dann an das Terminal an, wenn sich die
Spannungsbereiche und Pinbelegungen beider Geräte nicht voneinander unterscheiden.
Der DGPS-Empfänger A100 besitzt eine Status-LED, die die Qualität der Verbindung anzeigt:
▪ Rot : DGPS-Empfänger ist an das Terminal angeschlossen, hat aber keinen GPS-Empfang
▪ Orange: GPS- Empfang funktioniert
▪ Grün: DGPS -Empfang funktioniert
Beim ersten Start kann es ca. 30 Minuten dauern bis der GPS-Empfänger Empfang hat. Bei jedem
weiteren Start dauert es nur ca. 1-2 Minuten.
GPS-Empfänger ist auf dem Dach des Traktors montiert.
1.
- Terminal ausschalten.
2. Anschlusskabel vom GPS-Empfänger in die Kabine führen.
3. VORSICHT! Stellen Sie sicher, dass Sie das Kabel nicht über scharfe Kanten verlegen und
dass es nicht geknickt werden kann. Verlegen Sie das Kabel an einer Stelle, an der
niemand darüber stolpern kann.
4. Anschlusskabel des GPS-Empfängers an Anschluss C des Terminals anschließen.
8
nein
1
keine
Montage und Installation
GPS-Empfänger
4
15
