Kameraanschlüsse - Axis 207 series Installationsanleitung

AXIS 207/207W/207MW Installationsanleitung
Kameraanschlüsse
Netzwerkanschluss - RJ-45-Ethernetanschluss Unterstützt Auto-MDIX (nur AXIS 207W/
MW) für die automatischen Ermittlung, ob ein ungekreuztes oder gekreuztes Kabel
verwendet wird. Die Verwendung von geschirmten Kabeln wird empfohlen.
Stromanschluss - Mini-Gleichstromanschluss; 4,9–5,1 V Gleichstrom, max. 4,0 W; Siehe
Produktaufkleber bezüglich
E/A-Anschluss - Wird verwendet z. B. für Bewegungserkennung, Ereignistriggerung,
Zeitrafferaufnahmen, Alarm-Benachrichtigungen usw. und bildet die Schnittstelle für:
• 1 Transistorausgang: Für den Anschluss externer Relais und LEDs.
Angeschlossene Geräte können auf der Seite Direktübertragung über die
Schaltflächen für den Ausgang oder durch einen Ereignistyp aktiviert werden.
Der Ausgang wird als aktiviert (Ereigniskonfiguration > Port-Status) angezeigt,
wenn das Alarm meldende Gerät eingeschaltet ist.
• 1 digitaler Eingang: Alarmeingang für den Anschluss von Geräten, die zwischen
geöffnetem und geschlossenem Schaltkreis wechseln können, z. B.: PIR-Kameras,
Tür/Fensterkontakte, Glasbruchmelder usw. Bei Empfang eines Signals ändert
sich der Status, und der Eingang wird aktiviert (angezeigt unter
Ereigniskonfiguration > Port-Status).
• Zusatzstromversorgung und Masse

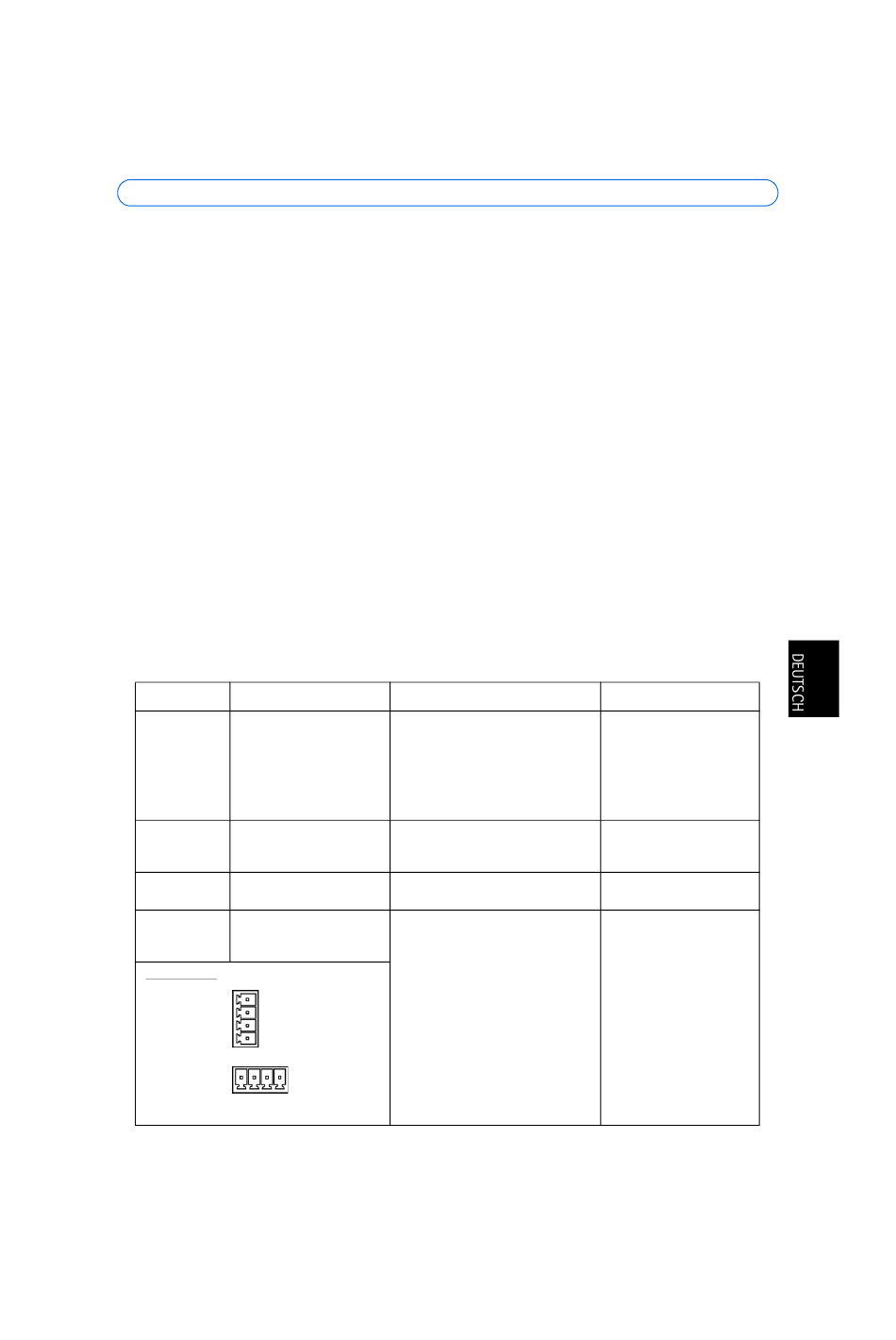

Funktion Pinnummer
Transistorausg Pin 4
ang
Digitaler Pin 3
Eingang
Masse AXIS 207 = Pin 2
AXIS 207W/MW = Pin 1
Zusatzstromei AXIS 207 = Pin 1
ngang AXIS 207W/MW = Pin 2
(Gleichstrom)
Pinanordnung
AXIS 207
4
1
AXIS 207MW
AXIS 207W
1
4
-Anschluss.
±
Hinweise
Verwendet einen NPN-Transistor mit
offenem Kollektor, wobei der Emitter
mit dem Massepin verbunden ist. Zum
Schutz vor Spannungsspitzen muss bei
der Kombination mit einem externen
Relais eine Diode parallel zur Last
geschaltet werden.
Zum Aktivieren mit dem Massekontakt
verbinden; zum Deaktivieren nicht
anschließen.
Masseanschluss
Dieser Pin steht als zusätzlicher
Anschluss zur Hauptstromversorgung
zur Verfügung und ist parallel zum PS-
H-Netzanschluss geschaltet.
Dieser Kontakt kann auch für die
Stromversorgung von Zusatzgeräten
mit einer maximalen Stromstärke von
50 mA verwendet werden.
Seite 33
Technische Daten
Max. Stromstärke = 100 mA
Max. Spannung = 24 V DC
(am Transistor)
Die angelegte Spannung
darf maximal 10 V DC
betragen!
Spannung = 4,9–5,1 V DC
(alle Modelle)
Min. Leistung:
AXIS 207: 2,5 W
AXIS 207W: 3,5 W
AXIS 207MW: 4,0 W
