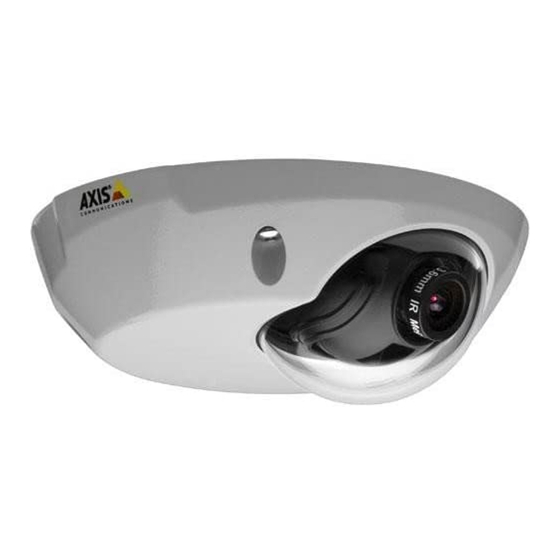

Axis 209FD Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Axis Anleitungen
  4. IP Kamera
  5. 209FD
  6. Installationsanleitung

Axis 209FD Installationsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 29

Quicklinks

Diese Anleitung herunterladen

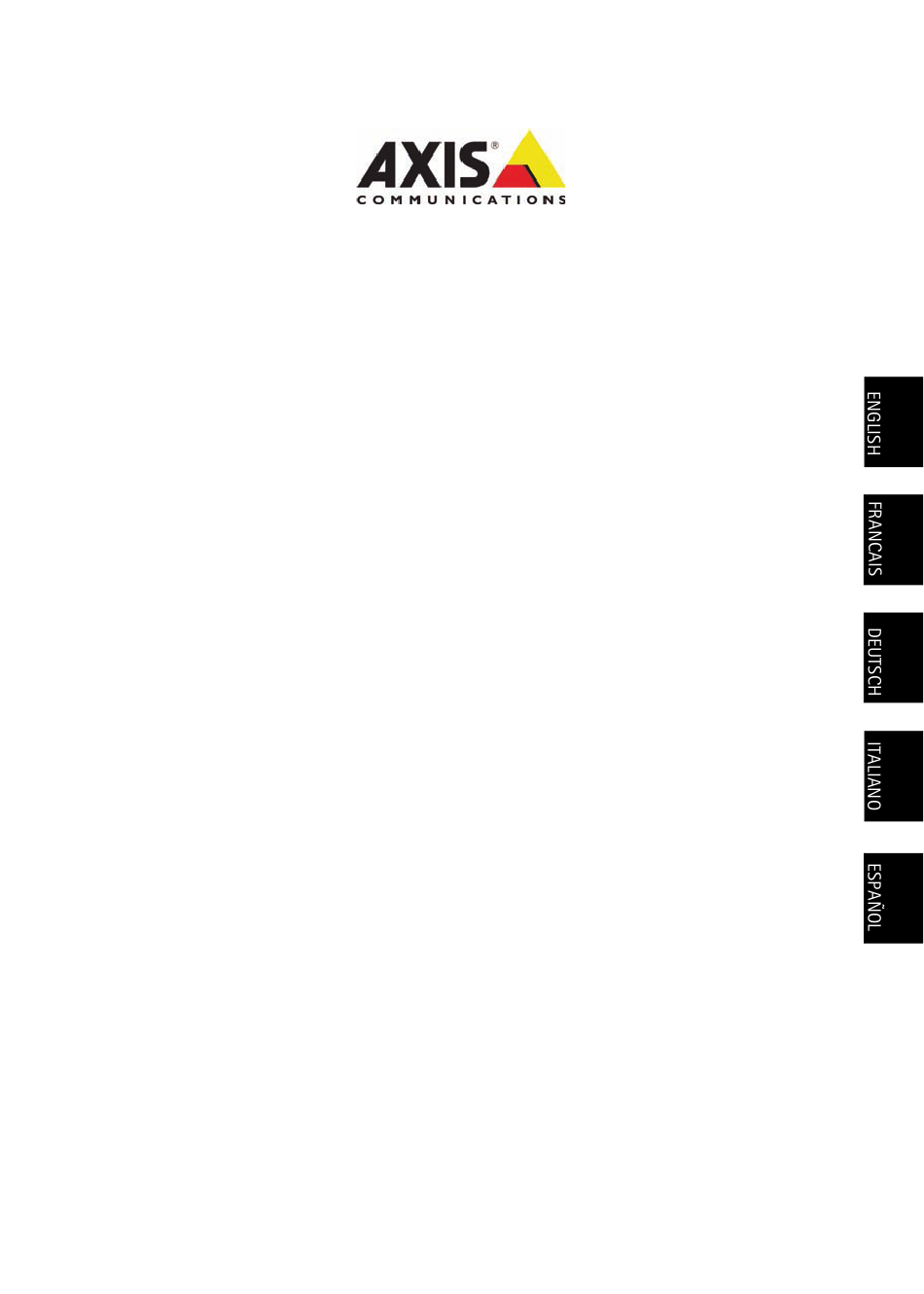

AXIS 209FD/FD-R
Installation Guide

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Axis 209FD

Inhaltszusammenfassung für Axis 209FD

  • Seite 1 AXIS 209FD/FD-R Installation Guide...

  • Seite 3: Installation Steps

    This installation guide provides instructions for installing the AXIS 209FD and AXIS 209FD-R Fixed Dome Network Camera on your network. For all other aspects of using the product, please see the User’s Manual, available on the CD included in this package, or from www.axis.com/techsup...

  • Seite 4: Hardware Overview

    Page 4 AXIS 209FD/AXIS 209FD-R Installation Guide Hardware overview Front view Rear view Position of rear cable exit (optional) Side view Base plate ∅ 102mm Screw holes Network cable with Dimensions model-specific Diameter 1 = 102mm (4.02”), Diameter 2 = 100mm (3.94”) connector Height = 39mm (1.54”)

  • Seite 5: Install The Hardware

    AXIS 209FD/AXIS 209FD-R Installation Guide Page 5 Install the hardware IMPORTANT! - The casing of the AXIS 209FD is not approved for outdoor use and may only be installed in indoor environments. The AXIS 209FD-R is ruggedized and can be used in damp environments.
  • Seite 6 Page 6 AXIS 209FD/AXIS 209FD-R Installation Guide 4. Connect the network cable. If Product ID & Serial PoE is not supported by the number (S/N) label network switch, use the supplied PoE midspan/power Screw hole Screw hole injector to connect power to the AXIS 209FD/FD-R.

  • Seite 7: Assign An Ip Address

    Windows 2003 Server Notes: • If there is a DHCP server on your network the AXIS 209FD/FD-R will automatically receive a dynamic IP address, but this will not prevent manual setting of an alternative address. • The AXIS 209FD/FD-R has the default IP address 192.168.0.90 •...
  • Seite 8 Note that the computer running AXIS IP Utility must be on the same network segment (physical subnet) as the AXIS 209FD/FD-R. Automatic discovery 1. Check that the AXIS 209FD/FD-R is connected to the network and that power has been applied. 2. Start AXIS IP Utility.
  • Seite 9 Set the IP address for a single device 1. Check that the camera is connected to the network and that power has been applied. 2. Start AXIS Camera Management. When the AXIS 209FD appears in the window, double- click it to open the camera’s home page.
  • Seite 10 Internet Explorer. You will need administrator rights on the computer to do this. The Live View page of the AXIS 209FD/FD-R is displayed, with links to the Setup tools, which allow you to customize the camera. Setup - Provides all the tools for configuring the camera to requirements.
  • Seite 11 5. When the camera shows the required view, gently retighten the locking screws (torque < 0.4 Nm). Locking screw Focus The focus of the AXIS 209FD/FD-R is set at the factory from 0.5m to infinity. Focus lock It does not normally need adjustment. screw To focus on objects closer than 0.5m, or...
  • Seite 12 The installation is now complete. Accessing the AXIS 209FD/FD-R from the Internet Once installed, your AXIS 209FD/FD-R is accessible on your local network (LAN). To access the camera from the Internet, network routers must be configured to allow incoming traffic, which is usually done on a specific port.
  • Seite 13 Bonjour bookmark in your browser (e.g. Safari) and click on the link to access the camera’s web pages. A free service from Axis that allows you to quickly and simply AXIS Dynamic DNS install your camera. Requires an Internet connection with no Service HTTP proxy.

  • Seite 14: Led Indicators

    For more information, please see the online help or the user’s manual. Further information The user’s manual is available from the Axis Web site at www.axis.com or from the Axis Network Video Product CD supplied with this product. Tip! Visit www.axis.com/techsup to check if there is updated firmware available for your...

  • Seite 15: Contenu De L'emballage

    Ce Guide d'installation vous explique comment installer les appareils AXIS 209FD et AXIS 209FD-R Caméra réseau à dôme fixe sur votre réseau. Pour d'autres informations sur l'utilisation de ce produit, consultez le Manuel de l'utilisateur, disponible sur le CD fourni ou sur www.axis.com/techsup.

  • Seite 16: Présentation Du Matériel

    Page 16 Guide d'installation de l'AXIS 209FD/AXIS 209FD-R Présentation du matériel Vue avant Vue arrière Position de la sortie arrière du câble (facultatif) Vue latérale Plaque de base ∅ 102mm Trous de vis Câble réseau avec Dimensions connecteur propre à...

  • Seite 17: Installation Du Matériel

    L'AXIS 209FD-R est consolidée et peut être utilisée dans des environnements humides. Montage de la caméra L'AXIS 209FD/AXIS 209FD-R peut être montée avec le câble acheminé dans le plafond ou par le côté. L'AXIS 209FD est équipée d'un connecteur de réseau femelle RJ-45 standard, sur un câble de 2 mètres.
  • Seite 18 Page 18 Guide d'installation de l'AXIS 209FD/AXIS 209FD-R 4. Connectez le câble réseau. Si Étiquette ID du l'alimentation PoE n'est pas produit et numéro de série (S/N) prise en charge par le Trou de vis commutateur réseau, utilisez le Trou de vis midspan PoE fourni pour brancher l'AXIS 209FD/FD-R.

  • Seite 19: Attribution D'une Adresse Ip

    Guide d'installation de l'AXIS 209FD/AXIS 209FD-R Page 19 Attribution d'une adresse IP Pour que l'appareil AXIS 209FD/FD-R soit accessible sur le réseau, vous devez lui affecter une adresse IP. Selon le nombre de caméras à installer, pour attribuer des adresses IP sous Windows, il est recommandé...
  • Seite 20 Notez que l'ordinateur exécutant l'application AXIS IP Utility doit se trouver sur le même segment de réseau (sous-réseau physique) que l'appareil AXIS 209FD/FD-R. Détection automatique 1. Vérifiez que l'appareil AXIS 209FD/FD-R est connecté au réseau et que l'alimentation est activée. 2. Démarrez AXIS IP Utility.
  • Seite 21 Guide d'installation de l'AXIS 209FD/AXIS 209FD-R Page 21 AXIS Camera Management - Plusieurs caméras/grandes installations AXIS Camera Management détecte et définit automatiquement les adresses IP, affiche les états de connexion et gère les mises à niveau de microprogrammes de nombreux produits vidéo Axis.
  • Seite 22 Internet Explorer. Pour ce faire, vous devrez être connecté à votre ordinateur avec les droits d'administrateur. La page Vidéo en direct de l'AXIS 209FD/FD-R s'affiche, avec des liens vers les outils de configuration pour adapter la caméra à vos besoins.

  • Seite 23: Réglages De L'objectif

    (moment de torsion < 0.4 Nm). Vis de verrouillage Mise au point Le paramètre usine de mise au point de Vis de l'AXIS 209FD/FD-R va de 0,5 m à verrouillage de mise l'infini. En général, il n'est pas au point nécessaire de la régler.

  • Seite 24: Fin De L'installation

    L'installation est terminée. Accès à l'appareil AXIS 209FD/FD-R à partir d'Internet Une fois installé, votre appareil AXIS 209FD/FD-R est accessible sur votre réseau local (LAN). Pour accéder à la caméra depuis Internet, vous devez configurer les routeurs réseau afin d'autoriser l'entrée de données, ce qui se fait généralement sur un port spécifique.
  • Seite 25 1. Trouvez une adresse IP sur le même segment de réseau que celui de votre ordinateur. 2. Repérez le numéro de série (S/N) sur l'étiquette de la caméra AXIS 209FD. 3. Ouvrez une invite de commande sur votre ordinateur et entrez les commandes suivantes...
  • Seite 26 Page 26 Guide d'installation de l'AXIS 209FD/AXIS 209FD-R • Pour utiliser la commande ARP sur Mac OS X, utilisez l'utilitaire Terminal dans Application > Utilitaires. Témoins DEL Témoin DEL Couleur Indication Réseau Vert Continu en cas de connexion à un réseau 100 Mbits/s. Clignote en cas d'activité...

  • Seite 27: Plus D'informations

    Guide d'installation de l'AXIS 209FD/AXIS 209FD-R Page 27 Plus d'informations Le Manuel de l'utilisateur est disponible sur le site Web d'Axis, ou sur le CD du produit vidéo réseau Axis fourni avec l'appareil. Conseil : Visitez le site www.axis.com/techsup pour vérifier si des micrologiciels mis à jour sont disponibles pour votre appareil AXIS 209FD/FD-R.

  • Seite 29: Installationsschritte

    Seite 29 AXIS 209FD/AXIS 209FD-R Installationsanleitung In dieser Anleitung wird die Installation der AXIS 209FD und der AXIS 209FD-R Netzwerk-Kuppelkamera für Festinstallation im Netzwerk beschrieben. Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch, das auf der mitgelieferten CD enthalten ist und auf unserer Webseite unter www.axis.com/techsup zur Verfügung steht.

  • Seite 30: Hardwareübersicht

    Seite 30 AXIS 209FD/AXIS 209FD-R Installationsanleitung Hardwareübersicht Vorderansicht Rückansicht Position des Kabelausgangs auf der Rückseite (optional) Seitenansicht Bodenplatte ∅ 102 mm Schraubenlöcher Netzwerkkabel mit Abmessungen modellspezifischem Durchmesser 1 = 102 mm, Durchmesser 2 = 100 mm Anschluss Höhe = 39 mm...

  • Seite 31: Hardware Installieren

    Die AXIS 209FD-R ist besonders widerstandsfähig und kann auch in feuchten Umgebungen verwendet werden. Kamera befestigen Die AXIS 209FD/AXIS 209FD-R kann so befestigt werden, dass das Kabel durch die Decke oder seitlich der Kamera entlang führt. Die AXIS 209FD verfügt über einen...
  • Seite 32 Seite 32 AXIS 209FD/AXIS 209FD-R Installationsanleitung 4. Schließen Sie das Aufkleber mit Netzwerkkabel an. Falls der Produkt- und Netzwerk-Switch PoE nicht Seriennummer (S/N) unterstützt, verwenden Sie den Schraubenloch Schraubenloch mitgelieferten PoE Midspan zum Stromanschluss des AXIS Netzwerkkabel 209FD/FD-R. mit Anschluss 5.

  • Seite 33: Ip-Adresse Zuweisen

    Installation in einem anderen Subnetz Windows 2003 Server Hinweise: • Wenn Ihr Netzwerk über einen DHCP-Server verfügt, wird der AXIS 209FD/FD-R automatisch eine dynamische IP-Adresse zugewiesen. Sie können jedoch trotzdem manuell eine alternative Adresse festlegen. • Die Standard-IP-Adresse der AXIS 209FD/FD-R lautet 192.168.0.90.

  • Seite 34: Axis Ip Utility - Einzelne Kamera/Kleine Installation

    Die Anwendung kann außerdem zur manuellen Zuweisung einer statischen IP-Adresse verwendet werden. Beachten Sie, dass sich die AXIS 209FD/FD-R und der Computer, auf dem AXIS IP Utility ausgeführt wird, im gleichen Netzwerksegment (d. h. physischen Subnetz) befinden müssen. Automatische Erkennung 1.

  • Seite 35: Axis Camera Management - Mehrere Kameras/Große Installation

    1. Stellen Sie sicher, dass die Kamera an das Netzwerk und die Stromversorgung ange- schlossen ist. 2. Starten Sie AXIS Camera Management. Doppelklicken Sie auf das Symbol der AXIS 209FD/FD-R, um die Startseite der Kamera zu öffnen. 3. Anweisungen zum Festlegen des Kennworts finden Sie auf Seite 36.

  • Seite 36: Kennwort Festlegen

    Kennwort vergessen,muss die AXIS 209FD/FD-R auf die werkseitigen Standardeinstellungen zurückgesetzt werden (siehe Seite 41). 4. Klicken Sie auf Yes (Ja), um AMC (AXIS Media Control) zu installieren. Nach Abschluss der Installation können Sie Video-Streams in Microsoft Internet Explorer anzeigen. Zur Installation müssen Sie über Administratorrechte für den Computer verfügen.

  • Seite 37: Objektiveinstellungen

    5. Wenn die Kamera die gewünschte Ansicht zeigt, drehen Sie die Feststellschrauben vorsichtig wieder Feststellschraube fest (Drehmoment < 0.4 Nm). Fokus Der Fokus der AXIS 209FD/FD-R ist standardmäßig auf 0,5 m bis unendlich eingestellt. Normalerweise ist keine Feststellschraube Anpassung des Fokus erforderlich. für Fokus...

  • Seite 38: Installation Abschließen

    Die Installation ist damit abgeschlossen. Über das Internet auf die AXIS 209FD/FD-R zugreifen Sobald die AXIS 209FD/FD-R installiert ist, können Sie über Ihr lokales Netzwerk (LAN) auf die Kamera zugreifen. Um auch über das Internet auf die Kamera zugreifen zu können, müssen Sie die Netzwerk-Router so konfigurieren, dass diese den entsprechenden...

  • Seite 39: Weitere Methoden Zum Festlegen Der Ip-Adresse

    1. Wählen Sie eine IP-Adresse aus dem Netzwerksegment, in dem sich auch Ihr Computer befindet. 2. Suchen Sie die Seriennummer (S/N) auf dem Produktaufkleber der AXIS 209FD. 3. Öffnen Sie auf Ihrem Computer die Eingabeaufforderung, und geben Sie die folgenden...

  • Seite 40: Led-Anzeigen

    Seite 40 AXIS 209FD/AXIS 209FD-R Installationsanleitung 5. Schließen Sie die Eingabeaufforderung, sobald ‚Reply from 192.168.0.125: ...’ oder eine ähnliche Antwort angezeigt wird. 6. Starten Sie einen Browser, geben Sie im Adressfeld „http://<IP-Adresse>“ ein, und drücken Sie die Eingabetaste. Hinweise: • So öffnen Sie die Eingabeaufforderung unter Windows: Wählen Sie „Ausführen...“ im Startmenü, und geben Sie „cmd“...

  • Seite 41: Auf Werkseitige Voreinstellungen Zurücksetzen

    Weitere Informationen hierzu finden Sie in der Online-Hilfe und im Benutzerhandbuch. Weitere Informationen Das Benutzerhandbuch ist auf der Axis-Website unter www.axis.com erhältlich und befindet sich auch auf der mitgelieferten CD für Axis-Netzwerkvideoprodukte. Tipp! Unter www.axis.com/techsup finden Sie Firmware-Aktualisierungen für Ihre AXIS 209FD/FD-R.

  • Seite 43: Procedura Di Installazione

    Nel presente documento vengono fornite le istruzioni per installare la videocamera di rete a cupola fissa AXIS 209FD e AXIS 209FD-R in rete. Per tutti gli altri aspetti sull’utilizzo del prodotto, vedere il Manuale per l’utente disponibile sul CD incluso nella confezione oppure all’indirizzo www.axis.com/techsup.

  • Seite 44: Panoramica Dell'hardware

    Pagina 44 Guida all'installazione di AXIS 209FD/AXIS 209FD-R Panoramica dell’hardware Vista anteriore Vista posteriore Posizione dell'uscita cavi posteriore (opzionale) Vista laterale Piastra base ∅ 102 mm Fori per le viti Cavo di rete con Dimensioni connettore specifico per Diametro 1 = 102 mm, diametro 2 = 100 mm...

  • Seite 45: Installazione Dell'hardware

    Installazione dell'hardware IMPORTANTE! La custodia del dispositivo AXIS 209FD non può essere utilizzata all'aperto e può essere installata solo in ambienti chiusi. Il dispositivo AXIS 209FD-R è particolarmente robusto e affidabile e può essere utilizzato in ambienti umidi. Montaggio della videocamera Il dispositivo AXIS 209FD/AXIS 209FD-R può...
  • Seite 46 Pagina 46 Guida all'installazione di AXIS 209FD/AXIS 209FD-R 4. Collegare il cavo di rete. Se Etichetta ID prodotto e l'alimentazione PoE non è numero di serie (S/N) supportata dall'interruttore di rete, collegare l'alimentazione Foro per viti Foro per viti al dispositivo AXIS 209FD/FD-...
  • Seite 47 Per renderlo disponibile in rete, è necessario assegnare un indirizzo IP al dispositivo AXIS 209FD/FD-R. In base al numero di videocamere che si desidera installare, si consiglia di utilizzare AXIS IP Utility o AXIS Camera Management per assegnare gli indirizzi IP in ambiente Windows.
  • Seite 48 IP statico. Si tenga presente che il dispositivo AXIS 209FD/FD-R deve essere installato sullo stesso segmento di rete (subnet fisica) del computer sul quale è in esecuzione AXIS IP Utility. Rilevamento automatico 1. Verificare che il dispositivo AXIS 209FD/FD-R sia collegato in rete e alimentato corretta- mente.
  • Seite 49 1. Verificare che la videocamera sia collegata alla rete e alimentata correttamente. 2. Avviare AXIS Camera Management. Quando verrà visualizzato il dispositivo AXIS 209FD/FD-R, fare doppio clic su di esso per aprire la home page. 3. Vedere pagina 50 per istruzioni su come impostare la password.

  • Seite 50: Impostazione Della Password

    AXIS 209FD/FD-R. Vedere pagina 54. 4. Se necessario, fare clic su Yes per installare AMC (Axis Media Control) che consente di visualizzare il flusso video in Microsoft Internet Explorer. A questo scopo è necessario disporre dei privilegi di amministratore.

  • Seite 51: Regolazione Dell'obiettivo

    Guida all'installazione di AXIS 209FD/AXIS 209FD-R Pagina 51 Regolazione dell'obiettivo Posizione Per regolare la posizione dell'obiettivo, attenersi alla seguente procedura. 1. Aprire la pagina Live View nel Vite di fissaggio browser Web. Inserire la chiave 2. Con la vita a brugola in dotazione...

  • Seite 52: Completamento Dell'installazione

    L'installazione è completata. Accesso al dispositivo AXIS 209FD/FD-R da Internet Una volta installato, è possibile accedere al dispositivo AXIS 209FD/FD-R dalla LAN. Per accedere alla videocamera da Internet, è necessario configurare i router di rete per consentire il traffico dei dati in entrata, operazione che solitamente viene effettuata su una porta specifica.
  • Seite 53 1. Acquisire un indirizzo IP sullo stesso segmento di rete cui è connesso il computer utiliz- zato. 2. Individuare il numero di serie indicato sull'etichetta del dispositivo AXIS 209FD. 3. Aprire un prompt dei comandi sul computer e digitare i seguenti comandi:...

  • Seite 54: Indicatori Led

    Pagina 54 Guida all'installazione di AXIS 209FD/AXIS 209FD-R Note • Per aprire un prompt dei comandi in Windows: dal menu Start, selezionare Esegui... e digitare cmd. Fare clic su OK. • Per utilizzare il comando ARP su un sistema operativo Mac OS X, servirsi dell'utilità Terminal, in Applicazioni >...

  • Seite 55: Ulteriori Informazioni

    Guida all'installazione di AXIS 209FD/AXIS 209FD-R Pagina 55 Ulteriori informazioni Il Manuale per l’utente è disponibile sul sito Web di Axis all’indirizzo www.axis.com oppure sul CD fornito con il prodotto. Suggerimento Visitare il sito Web Axis all'indirizzo www.axis.com/techsup per verificare se sono stati pubblicati aggiornamenti del firmware per il dispositivo AXIS 209FD/FD-R.

  • Seite 57: Contenido Del Paquete

    Esta guía de instalación incluye las instrucciones necesarias para instalar las Cámaras de red con burbuja fija AXIS 209FD y AXIS 209FD-R. Para obtener información sobre cualquier cuestión relacionada con el uso del producto, consulte el Manual del usuario, disponible en el CD que se incluye en este paquete o en la página www.axis.com/techsup.

  • Seite 58: Presentación Del Hardware

    Página 58 Guía de instalación de AXIS 209FD/AXIS 209FD-R Presentación del hardware Vista frontal Vista posterior Salida posterior del cable (opcional) Vista lateral Placa base ∅ 102 mm Orificios para tornillos Cable de red con Dimensiones conector específico del Diámetro 1 = 102 mm, Diámetro 2 = 100 mm...

  • Seite 59: Instalación Del Hardware

    La AXIS 209FD-R está reforzada y se puede utilizar en entornos de gran humedad ambiental. Montaje de la cámara La AXIS 209FD/AXIS 209FD-R se puede montar con la salida de cable hacia el techo o por el lateral. La AXIS 209FD incorpora un conector de red estándar RJ-45 hembra con un...
  • Seite 60 Página 60 Guía de instalación de AXIS 209FD/AXIS 209FD-R 4. Conecte el cable de red. Se Etiqueta de ID de l'alimentazione PoE non è producto y número supportata dall'interruttore di de serie (N/S) rete, collegare l'alimentazione Orificio de tornillo Orificio de tornillo...

  • Seite 61: Asignación De Una Dirección Ip

    Notas: • Si hay un servidor DHCP en su red, la AXIS 209FD/FD-R recibirá automáticamente una dirección IP dinámica, pero esto no impedirá que se asigne manualmente una dirección alternativa. • La AXIS 209FD/FD-R tiene la siguiente dirección IP predeterminada: 192.168.0.90.
  • Seite 62 AXIS IP Utility encuentra y muestra automáticamente los dispositivos Axis que existen en la red. Además, puede utilizarse para fijar manualmente una dirección IP estática. Recuerde que el equipo que ejecute AXIS IP Utility debe instalarse en el mismo segmento de red (subred física) que la AXIS 209FD/FD-R.
  • Seite 63 Detección automática 1. Compruebe que la cámara está conectada a la red y que recibe alimentación. 2. Inicie AXIS Camera Management. Cuando aparezca la AXIS 209FD/FD-R en la ventana, haga doble clic para abrir la página de inicio. 3. Consulte la página 64 para obtener instrucciones sobre cómo configurar la contraseña.
  • Seite 64 AXIS 209FD/FD-R a los valores iniciales. Consulte la página 68. 4. En caso necesario, haga clic en Sí para instalar el AMC (AXIS Media Control) y así permitir la visualización del vídeo continuo en Internet Explorer. Para ello, debe tener derechos de administrador en su ordenador.
  • Seite 65 Guía de instalación de AXIS 209FD/AXIS 209FD-R Página 65 Ajustes de la lente Posición Para ajustar la posición de la lente, siga estos pasos: 1. Abra la página Live View en su Tornillo de fijación navegador de Web. 2. Con la llave Allen incluida, afloje Insertar llave los 2 tornillos de fijación, según se...

  • Seite 66: Finalización De La Instalación

    La instalación ha finalizado. Acceso a la AXIS 209FD/FD-R desde Internet Una vez instalada, puede acceder a la AXIS 209FD/FD-R desde su red local (LAN). Para acceder a la cámara desde Internet, los encaminadores de red deben estar configurados para permitir el tráfico de datos de entrada, que normalmente se efectúa en un puerto específico.
  • Seite 67 1. Obtenga una dirección IP en el mismo segmento de red en el que está conectado su equipo. 2. Localice el número de serie (N/S) en la etiqueta de la AXIS 209FD. 3. Abra una línea de comandos en su equipo y escriba los comandos siguientes:...

  • Seite 68: Indicadores Led

    Página 68 Guía de instalación de AXIS 209FD/AXIS 209FD-R Indicadores LED Color Indicación Verde Fijo para indicar conexión a una red de 100 Mbit/s. Parpadeo para indicar acti- vidad de red. Ámbar Fijo para indicar conexión a una red de 10 Mbit/s. Parpadeo para indicar activi- dad de red.

  • Seite 69: Más Información

    Guía de instalación de AXIS 209FD/AXIS 209FD-R Página 69 Más información Puede acceder al Manual del usuario en la página Web de Axis www.axis.com, o bien a través del CD sobre el producto de vídeo de red de Axis incluido con este producto. Sugerencia: entre en www.axis.com/techsup para comprobar si hay firmware actualizado...
  • Seite 71 AXIS 209FD/FD-R Installation Guide v1.0 March 2007 Copyright © Axis Communications AB, 2007 Part No. 27965...
