Seite 31: Installationsschritte

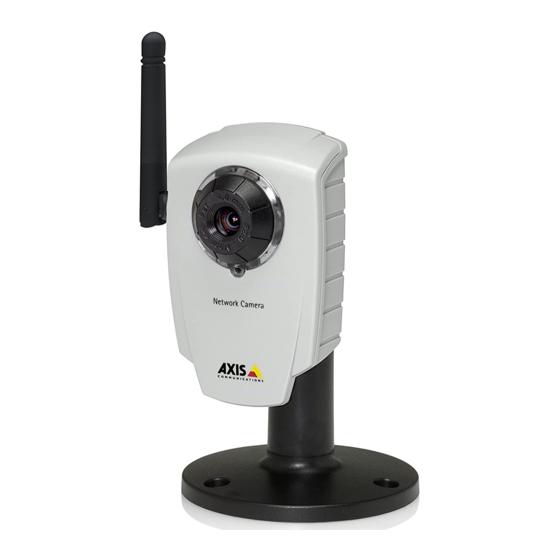

Seite 31 AXIS 207/207W/207MW Installationsanleitung In dieser Anleitung wird die Installation der AXIS 207/207W/207MW Network Camera in einem Netzwerk beschrieben. Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch, das auf der mitgelieferten CD oder auf unserer Website unter www.axis.com/techsup zur Verfügung steht. -
Seite 32: Hardwareübersicht
AXIS 207: H × B × T = 85 × 55 × 34 mm Gewicht = 177 g (einschließlich Ständer, ohne Netzteil) AXIS 207W/MW: H × B × T = 85 × 55 × 40 mm (ohne Antenne) Gewicht: 190 g (einschließlich Ständer, ohne Netzteil) - Seite 33 AXIS 207/207W/207MW Installationsanleitung Seite 33 Kameraanschlüsse Netzwerkanschluss - RJ-45-Ethernetanschluss Unterstützt Auto-MDIX (nur AXIS 207W/ MW) für die automatischen Ermittlung, ob ein ungekreuztes oder gekreuztes Kabel verwendet wird. Die Verwendung von geschirmten Kabeln wird empfohlen. Stromanschluss - Mini-Gleichstromanschluss; 4,9–5,1 V Gleichstrom, max. 4,0 W; Siehe Produktaufkleber bezüglich...
-
Seite 34: Anschlussschaltbild
(siehe obige Tabelle) z. B. Taster Relais Masse Gerät WICHTIG! Dieses Schaltbild nur für die Kameras AXIS Kamera 207W und AXIS 207MW gilt. Bei der AXIS 207 weichen Anschluss- Anschlussbelegung und Stromversorgung ab (siehe obige Tabelle). LED-Anzeigen Farbe Bedeutung Drahtlos- Leuchtet... -
Seite 35: Hardware Installieren
Innenräumen vorgesehen und muss grundsätzlich so aufgestellt werden, dass sie keiner direkten Sonneneinstrahlung oder starkem Halogenlicht ausgesetzt ist, da dies zu dauerhaften Schäden am Bildsensor führen kann. Die Garantie von Axis erstreckt sich nicht auf Beschädigungen infolge zu starker Lichteinstrahlung. - Seite 36 Netzwerk verfügbar ist. Von der Anzahl der zu installierenden Kameras hängt ab, ob die IP-Adressen unter Windows mit Hilfe von AXIS IP Utility oder AXIS Camera Management eingerichtet werden sollten. Verwenden Sie die für Ihre Zwecke geeignete Methode. Beide Anwendungen stehen kostenlos auf der mitgelieferten CD für Axis- Netzwerkvideoprodukte zur Verfügung oder können unter www.axis.com/techsup...
-
Seite 37: Axis Ip Utility - Einzelne Kamera/Kleine Installation
IP-Adresse mit Seriennummer festlegen und 2. Klicken Sie auf die Schaltfläche geben Sie Seriennummer und IP-Adresse der AXIS 207/207W/207MW ein. Die Seriennummer befindet sich auf dem Produktaufkleber. 3. Klicken Sie auf die Schaltfläche IP-Adresse festlegen und folgen Sie den Anweisungen. -
Seite 38: Axis Camera Management - Mehrere Kameras/Große Installation
Camera Management. Doppelklicken Sie auf das Symbol der AXIS 207/207W/207MW, um die Startseite der Kamera zu öffnen. 3. Anweisungen zum Festlegen des Kennworts finden Sie auf seite 40. IP-Adresse für mehrere Geräte festlegen AXIS Camera Management beschleunigt die Zuordnung von IP-Adressen für mehrere Geräte, indem IP-Adressen aus einem angegebenen Bereich vorgeschlagen werden. -
Seite 39: Andere Methoden Zum Festlegen Der Ip-Adresse
1. Wählen Sie eine IP-Adresse aus dem Netzwerksegment, in dem sich auch Ihr Computer befindet. 2. Sehen Sie nach der Seriennummer (S/N) auf dem Produktaufkleber der AXIS 207/207W/207MW. 3. Öffnen Sie auf Ihrem Computer die Eingabeaufforderung, und geben Sie die folgenden Befehle ein : Syntax unter Windows: Beispiel für Windows... -
Seite 40: Kennwort Festlegen
Kennwort vergessen haben, muss die AXIS 207/207W/207MW auf die Werkseinstellungen zurückgesetzt werden. (Siehe seite 43) 4. Klicken Sie auf Ja, um AMC (AXIS Media Control) zu installieren. Nach Abschluss der Installation können Sie Video-Streams in Microsoft Internet Explorer anzeigen. Hierzu müssen Sie über Administratorrechte für den Computer verfügen. -
Seite 41: Drahtlosverbindung Konfigurieren
Seite 41 6. Drahtlosverbindung konfigurieren Nach der Installation der AXIS 207W/MW im Netzwerk können Sie die Einstellungen für eine drahtlose Netzwerkverbindung festlegen. Diese Einstellungen sollten immer (d. h. nicht nur während der Installation) zuerst in der Kamera und anschließend im Wireless Access Point konfiguriert oder geändert werden. - Seite 42 2. Ziehen Sie das Netzwerkkabel von der Kamera ab. 3. Aktualisieren Sie die Webseite nach 20–30 Sekunden, um die drahtlose Verbindung zu bestätigen. Wenn Sie nicht auf die Kamera zugreifen können, führen Sie AXIS IP Utility aus, und suchen Sie die neue IP-Adresse. Versuchen Sie es anschließend erneut.
-
Seite 43: Werkseitige Standardeinstellungen Wiederherstellen
4. Sobald die Statusanzeige grün leuchtet (dies kann bis zu einer Minute dauern), ist die Kamera auf die werkseitigen Standardeinstellungen zurückgesetzt. 5. Installieren Sie die AXIS 207/207W/207MW erneut. Wenden Sie dabei eines der in diesem Handbuch beschriebenen Verfahren an. Die Parameter können auch über die Weboberfläche auf die werkseitigen Einstellungen zurückgesetzt werden. -
Seite 44: Weitere Informationen
Datenverkehr zulassen, was üblicherweise durch Zuweisung eines bestimmten Ports geschieht. Ausführliche Informationen zu diesem Thema finden Sie in der Dokumentation des Routers. Weitere Informationen zu diesem und zu anderen Themen erhalten Sie auf der Axis Support- Website unter www.axis.com/techsup. Weitere Informationen Das Benutzerhandbuch ist auf der Axis Website unter http://www.axis.com erhältlich und...
