Seite 3
7.7.3 Langsam wenden Öffnen/Schließen ..................27 7.7.4 Funktionen der „my“-Taste ......................27 8 Technische Daten ..........................29 9 Anhang ............................... 30 Konfiguration von Funksendern mit Tasten ................30 Konfiguration von Funksendern mit Scrollrad ................31 animeo KNX RTS Receiver 433 MHz . Ref.5134043A 3/32...
Seite 4

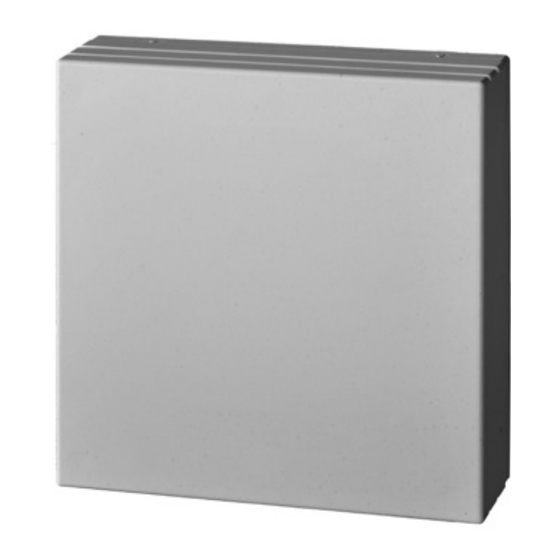

Der animeo KNX RTS Receiver 433 MHz WM ist ein Universal-Funkempfänger für die Weiterleitung der Be- fehle von Somfy RTS Sendern an den KNX-Bus und damit für die Integration in alle Arten von Anwendun- gen. Dieser Empfänger ermöglicht es, Behänge, alle Arten von Schaltern, die Beleuchtung oder HLK-Anwen- dungen zu steuern.
Wenn ein „Aus“-Telegramm erzeugt wird, wird der Wert „0“ an die entsprechende KNX-Gruppenadresse übermittelt. 1.1.3 Toggle Wenn ein „Toggle“-Telegramm erzeugt wird, wird der Wert zuerst invertiert und dann an die entsprechende KNX-Gruppenadresse übermittelt. animeo KNX RTS Receiver 433 MHz . Ref.5134043A 5/32...
KNX RTS Receiver 433 MHz 2017-07-30 Installation Abmessungen Verkabelung Den Mindestabstand einhalten und das Kabel nicht im Gehäuse oder in seiner Nähe aufrollen. Befestigung Nicht auf einer Metallfläche installieren! animeo KNX RTS Receiver 433 MHz . Ref.5134043A 6/32...
PROG-Taste eines anderen eingelernten Funksenders kann dieser RTS-Funksender am Empfänger gelöscht werden. Die verbleibende Anzahl eingelernter Funksender wird am Display angezeigt. Nach 30 Se- kunden geht das Display wieder in den Stand-by-Modus. animeo KNX RTS Receiver 433 MHz . Ref.5134043A 8/32...
Punkt in der Mitte darf nicht mehr angezeigt werden. Fehlermodus 5.4.1 Fehlermeldungen Die Zahl von 5 Sendern pro Funkeingang ist erreicht. Der Funksender ist bereits an einem anderen Funkeingang eingelernt. Ein Funksender kann sich nicht selbst löschen. animeo KNX RTS Receiver 433 MHz . Ref.5134043A 9/32...
1 Byte Zählimpulse Entsprechend der Parameter-Einstel- 8-Bit-Wert „my“-Taste (0…255) lungen wird nach einem Druck auf die 5.010 „my“-Taste an dem Funksender, der an Funkeingang 1 eingelernt ist, der konfi- gurierte Wert (0-255) gesendet. animeo KNX RTS Receiver 433 MHz . Ref.5134043A 10/32...
Seite 11
Entsprechend der Parametereinstellun- gen erzeugt langer Druck auf die „AB“- Taste an dem Funksender, der an Funkeingang 1 eingelernt ist, ein 4-Bit- Telegramm. Die Beleuchtung wird dunkler gedimmt oder die Lamellen animeo KNX RTS Receiver 433 MHz . Ref.5134043A 11/32...
Seite 12
Langsam wenden Öffnen/Schlie- Jalousiensteue- gang 1 ßen rung 3.008 Funkeingang 2: Anzahl Sender 1 Byte Zählimpulse Siehe die Beschreibung von Objekt 11, (0…255) Funkeingang 2, anstelle von Funkein- 5.010 gang 1 animeo KNX RTS Receiver 433 MHz . Ref.5134043A 12/32...
Seite 13
1.001 Funkeingang 4, anstelle von Funkein- gang 1 Funkeingang 4: 8-Bit-Wert „my“- 1 Byte Zählimpulse Siehe die Beschreibung von Objekt 4, Taste (0…255) Funkeingang 4, anstelle von Funkein- 5.010 gang 1 animeo KNX RTS Receiver 433 MHz . Ref.5134043A 13/32...
Seite 14
Funkeingang 5, anstelle von Funkein- 5.010 gang 1 Funkeingang 5: 8-Bit-Wert “Ab”- 1 Byte Zählimpulse Siehe die Beschreibung von Objekt 8, Taste (0…255) Funkeingang 5, anstelle von Funkein- 5.010 gang 1 animeo KNX RTS Receiver 433 MHz . Ref.5134043A 14/32...
Seite 15
Langsam wenden Öffnen/Schlie- Jalousiensteue- gang 1 ßen rung 3.008 Funkeingang 6: Anzahl Sender 1 Byte Zählimpulse Siehe die Beschreibung von Objekt 11, (0…255) Funkeingang 6, anstelle von Funkein- 5.010 gang 1 animeo KNX RTS Receiver 433 MHz . Ref.5134043A 15/32...
Seite 16
„my“-Taste 1.001 Funkeingang 8, anstelle von Funkein- gang 1 Funkeingang 8: 1 Byte Zählimpulse Siehe die Beschreibung von Objekt 4, 8-Bit-Wert „my“-Taste (0…255) Funkeingang 8, anstelle von Funkein- 5.010 gang 1 animeo KNX RTS Receiver 433 MHz . Ref.5134043A 16/32...
Seite 17
(0…255) Funkeingang 9, anstelle von Funkein- 5.010 gang 1 Funkeingang 9: 1 Byte Zählimpulse Siehe die Beschreibung von Objekt 8, 8-Bit-Wert “Ab”-Taste (0…255) Funkeingang 9, anstelle von Funkein- 5.010 gang 1 animeo KNX RTS Receiver 433 MHz . Ref.5134043A 17/32...
Seite 18
Langsam wenden Öffnen/Schlie- Jalousiensteue- gang 1 ßen rung 3.008 Funkeingang 10: Anzahl Sender 1 Byte Zählimpulse Siehe die Beschreibung von Objekt 11, (0…255) Funkeingang 10, anstelle von Funkein- 5.010 gang 1 animeo KNX RTS Receiver 433 MHz . Ref.5134043A 18/32...
Zum besseren Verständnis wird für jeden Funkeingang eine andere Grundfunk- tion gewählt. Die Funktionen werden für Funkeingang 1 beschrieben und sind bei den Funkeingängen 2 – 10 identisch. animeo KNX RTS Receiver 433 MHz . Ref.5134043A 19/32...
Wenn die „my“-Taste am Funksender gedrückt wird, wird kein Objekt erzeugt. • Aus Wenn die „my“-Taste am Funksender gedrückt wird, wird der Objektwert „Aus“ erzeugt. Die Dauer der Betäti- gung spielt keine Rolle. animeo KNX RTS Receiver 433 MHz . Ref.5134043A 20/32...
Wenn die „Auf“-Taste am Funksender gedrückt wird, wird kein Objekt erzeugt. • Aus Wenn die „Auf“-Taste am Funksender gedrückt wird, wird der Objektwert „Aus“ erzeugt. Die Dauer der Betä- tigung wird nicht geprüft. animeo KNX RTS Receiver 433 MHz . Ref.5134043A 21/32...
7.4.4.1 Keine Funktion Wenn die „my“-Taste am Funksender gedrückt wird, wird kein Objekt erzeugt. 7.4.4.2 1-Bit-Wert • Keine Funktion Standardwert: • Keine Funktion Optionen: • Aus • Ein • Toggle (Umschalten) animeo KNX RTS Receiver 433 MHz . Ref.5134043A 22/32...
7.5.2 Wert der Auf-Taste • 0 Standardwert: • 0 – 255 Optionen: Mit diesem Parameter wird der Wert (0 – 255) festgelegt, der gesendet wird, wenn die „Auf“-Taste auf dem Funksender gedrückt wird. animeo KNX RTS Receiver 433 MHz . Ref.5134043A 23/32...
7.5.4.3 8-Bit-Wert • 0 Standardwert: • 0 – 255 Optionen: Mit diesem Parameter wird der Wert (0 – 255) festgelegt, der gesendet wird, wenn die „my“-Taste auf dem Funksender gedrückt wird. animeo KNX RTS Receiver 433 MHz . Ref.5134043A 24/32...
Bei den Funksendern Telis 1, Telis 4 und Telis 16 (siehe Kapitel 8 „Kompatible Funksender“) erzeugt ein lan- ger Druck auf die Auf- oder Ab-Taste einen Dimmvorgang mit Stopp-Telegramm. 7.6.4 Funktion der „my“-Taste • Keine Funktion Standardwert: • Keine Funktion Optionen: • 1-Bit-Wert • 8-Bit-Wert animeo KNX RTS Receiver 433 MHz . Ref.5134043A 25/32...
Seite 26
7.6.4.3 8-Bit-Wert • 0 Standardwert: • 0 – 255 Optionen: Mit diesem Parameter wird der Wert (0 – 255) festgelegt, der gesendet wird, wenn die „my“-Taste auf dem Funksender gedrückt wird. animeo KNX RTS Receiver 433 MHz . Ref.5134043A 26/32...
Druck auf die Auf- oder Ab-Taste einen Wendevorgang mit Stopp-Telegramm. 7.7.4 Funktion der „my“-Taste • Keine Funktion Standardwert: • Keine Funktion Optionen: • 1-Bit-Wert • 8-Bit-Wert 7.7.4.1 Keine Funktion Wenn die „my“-Taste am Funksender gedrückt wird, wird kein Objekt erzeugt. animeo KNX RTS Receiver 433 MHz . Ref.5134043A 27/32...
Seite 28
7.7.4.3 8-Bit-Wert • 0 Standardwert: • 0 – 255 Optionen: Mit diesem Parameter wird der Wert (0 – 255) festgelegt, der gesendet wird, wenn die „my“-Taste auf dem Funksender gedrückt wird. animeo KNX RTS Receiver 433 MHz . Ref.5134043A 28/32...
Der vollständige Text der EU-Konformitätserklärung ist unter der Internetadresse www.somfy.com/ce verfüg- bar. Kompatible Funksender animeo KNX RTS Receiver 433 MHZ WM ist kompatibel mit folgenden Somfy RTS-Funksendern Situo RTS Pure 433 MHz Telis 1 RTS 433 MHz Telis 4 RTS 433 MHz...
Kurz Off (0) 8-Bit-Wert (0-255) Keine Funktion Lang (> 0,5 x) Ab (1) Lang (>0,5 s) Ab (4 Bit) Lang (> 0,5 s) Dunkler (4 Bit) 1 Bit 1, 0 oder Toggle animeo KNX RTS Receiver 433 MHz . Ref.5134043A 30/32...
1 Bit Aus (0) 8-Bit-Wert (0-255) Keine Funktion 1 Bit 1, 0 oder (Tog- gle) Schritt/Stopp (0/1) Langsam wenden Auf/Ab Heller/Dunkler 4 Bit Keine Funktion Keine Funktion Von der Scrollrich- 4 Bit tung abhängig animeo KNX RTS Receiver 433 MHz . Ref.5134043A 31/32...
