Inhaltszusammenfassung für Fujitsu PRIMERGY TX300

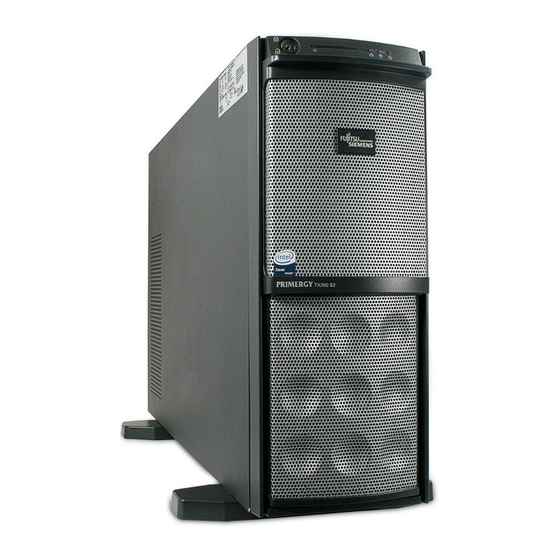

- Seite 1 PRIMERGY PRIMERGY TX300 Serversystem Betriebsanleitung Xenia Fierley Fujitsu Siemens Computers GmbH München 81730 München e-mail: email: manuals@fujitsu-siemens.com Tel.: (089) 61001157 Fax: 0 700 / 372 00000 Sprachen: De Ausgabe Oktober 2003...
- Seite 2 Forderungen der DIN EN ISO 9001:2000 erfüllt. cognitas. Gesellschaft für Technik-Dokumentation mbH www.cognitas.de Copyright und Handelsmarken Copyright © 2003 Fujitsu Siemens Computers GmbH. Alle Rechte vorbehalten. Liefermöglichkeiten und technische Änderungen vorbehalten. Alle verwendeten Hard- und Softwarenamen sind Handelsnamen und/oder Warenzeichen der jeweiligen Hersteller.
-
Seite 3: Inhaltsverzeichnis
Inhalt Einleitung ......1 Übersicht über die Dokumentation ....1 Leistungsmerkmale . - Seite 4 Inhalt Eigentums- und Datenschutz ....67 Sicherheitsfunktionen des BIOS-Setup ....67 Problemlösungen und Tipps .
-
Seite 5: Einleitung
Einleitung Der PRIMERGY TX300 Server ist ein Intel-basierter Server für mittlere Netz- werke und große Unternehmen. Der Server eignet sich sowohl für File-Server Dienste als auch für Anwendungs-, Informations- oder Internet-Server. Er kann als Floorstand- oder Rack-Modell eingesetzt werden. Mit einem optional erhält- lichen Umrüstkit ist der Umbau eines Floorstand-Modells in ein Rack-Modell... - Seite 6 Grundkenntnisse des verwendeten Betriebssystems. Notwendig sind auch Kenntnisse der englischen Sprache. Zusätzliche Dokumentation des Servers Die PRIMERGY TX300 Dokumentation besteht aus folgenden zusätzlichen Handbüchern: – „Sicherheit und Ergonomie“ (Druckexemplar welches immer mitgeliefert wird, sowie als PDF-Datei verfügbar auf der mitgelieferten ServerBooks-CD) –...
-
Seite 7: Leistungsmerkmale
Einleitung Leistungsmerkmale Leistungsmerkmale Systembaugruppe Die Leistungsmerkmale der Systembaugruppe (D1409) entnehmen Sie bitte dem technischen Handbuch der Systembaugruppe für die Hardware und dem BIOS-Setup für die Firmware (siehe „Literatur“ auf Seite 105). Hot-plug PCI-Steckplätze Der Server besitzt neben standard PCI-Steckplätzen auch zwei hot-plug PCI- Steckplätze die den Ein- und Ausbau von Baugruppen im laufenden Betrieb ermöglichen, wenn das Betriebssystem diese Funktionalität unterstützt (weitere Einzelheiten siehe Abschnitt „Hot-plug PCI-Baugruppe austauschen“... - Seite 8 Leistungsmerkmale Einleitung SCSI Controller mit HostRAID-Funktionalität Für den Betrieb interner Festplatten ist der 2-Kanal Ultra320 SCSI Controller mit HostRAID-Funktionalität vorhanden. HostRAID bietet zusätzlich RAID-Funktio- nalität zur Konfiguration der internen Festplatten (HostRAID: Level 0, 1, 10). Für die HostRAID-Konfiguration stellt der Controller ein eigenes RAID- Select Utility zur Verfügung.
- Seite 9 Einleitung Leistungsmerkmale Stromversorgung Der Server verfügt im Grundausbau über ein hot-swap Weitbereich-Netzteil das sich automatisch auf eine Netzspannung von 100 V - 240 V einstellt. Optional kann ein weiteres Netzteil eingebaut werden, um eine redundante Stromversor- gung zu erreichen. Bei Defekt eines Netzteils gewährleistet im Falle einer red- undanten Konfiguration das andere den uneingeschränkten Weiterbetrieb.
- Seite 10 ASR&R (Automatic Server Reconfiguration and Restart) startet im Fehlerfall das System neu und blendet dabei automatisch die fehlerhaften Systemkompo- nenten aus. Die Prefailure Detection and Analysing-Technologie (PDA) von Fujitsu Siemens Computers analysiert und überwacht alle für die Systemzuverlässigkeit wichti- gen Komponenten.
- Seite 11 Das mit den Fujitsu Siemens Computers-Utilities gelieferte Flash-EPROM-Pro- gramm unterstützt ein schnelles BIOS-Update. Mit dem optionalen Remote Test- und Diagnosesystem RemoteView kann der PRIMERGY TX300 Server auch aus der Ferne (Remote) gewartet werden. Dadurch werden Remote-Dia- gnose zur Systemanalyse, Remote-Konfiguration und ein Remote-Restart auch bei Ausfall des Betriebssystems oder Auftreten von Hardware-Fehlern ermög-...
-
Seite 12: Darstellungsmittel
Darstellungsmittel Einleitung RemoteView hilft das System aus der Ferne Ein-/Ausschalten Systeme zu überwachen und Fehlerursachen zu analysieren die Fehlerbehebung vorzubereiten bzw. wo möglich selbstständig einzuleiten potentielle Fehlerquellen aufzuspüren das System zu konfigurieren die Systemeinstellungen anzupassen und remote einen Neustart zu initiieren. Darstellungsmittel In diesem Handbuch werden folgende Darstellungsmittel verwendet: Kursive Schrift... -
Seite 13: Technische Daten
Einleitung Technische Daten Technische Daten Elektrische Daten (hot-swap Netzteil) Netzteil Weitbereich Nennspannungsbereich 100 V - 240 V Nennfrequenz 50 Hz - 60 Hz Nennstrom im Grundausbau 100 V - 240 V / 2,2 A - 1,0 A Nennstrom maximal 100 V - 240 V / 6,0 A - 3,0 A Wirkleistung 477 W Scheinleistung... - Seite 14 Technische Daten Einleitung Mechanische Werte Floorstand-Modell Rack-Modell Breite 286 mm (inkl. Füße) 444 mm Gesamttiefe 743 mm 778 mm (mit Griffe) Einbautiefe ------- 743 mm Höhe 473 mm (inkl. Füße) 177 mm bzw. 4 HE Gewicht ca. 25 - 40 kg (abhängig vom Ausbau) Belüftungsabstand Mindestens 200 mm vor und hinter dem System.
-
Seite 15: Installationsschritte Übersicht
Installationsschritte Übersicht Dieses Kapitel beinhaltet eine Übersicht der Schritte zur Durchführung der Installation Ihres Servers. Die Verweise führen Sie zu den Abschnitten in denen Sie weitere Informationen zum entsprechendem Installationsschritt finden: Ê Zu allererst machen Sie sich bitte mit den Sicherheitshinweisen im Kapitel „Wichtige Hinweise“... - Seite 16 Installationsschritte Übersicht – Lokale Konfiguration und Installation mit oder ohne ServerStart (siehe Abschnitt „Konfiguration mit ServerStart“ auf Seite 64 bzw. Abschnitt „Konfiguration ohne ServerStart“ auf Seite 65). Weitere Information zur remote- oder lokalen Installation des Servers finden Sie im ServerStart Handbuch. Das Handbuch beinhaltet die Installationsschritte (“Quick Step Guide“) sowie eine ausführliche Beschreibung verschiedener Installationsoptionen und Wizards.
-
Seite 17: Wichtige Hinweise
Wichtige Hinweise In diesem Kapitel finden Sie unter anderem Sicherheitshinweise, die beim Umgang mit Ihrem Server unbedingt zu beachten sind. Sicherheitshinweise Die nachfolgenden Sicherheitshinweise finden Sie auch im Handbuch „Sicherheit und Ergonomie“, das noch weitere Hinweise zur Ergonomie enthält. Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen für Ein- richtungen der Informationstechnik, einschließlich elektrischer Büromaschinen für den Einsatz in Büroumgebung. - Seite 18 Sicherheitshinweise Wichtige Hinweise Vor Inbetriebnahme ACHTUNG! Beachten Sie beim Aufstellen und vor Betrieb des Gerätes eventuelle Hinweise für die Umgebungsbedingungen Ihres Gerätes (siehe Abschnitt „Technische Daten“ auf Seite 9). Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht wird, kann Betauung - sowohl am Geräteäußeren als auch im Geräteinneren - auftreten.
- Seite 19 Wichtige Hinweise Sicherheitshinweise ACHTUNG! Schließen Sie das Gerät und die daran angeschlossenen Peripherie- geräte immer am selben Stromkreis an. Anderenfalls droht Datenver- lust, wenn z. B. bei Netzausfall die Zentraleinheit noch läuft, das Peri- pheriegerät (z. B. ein Speichersubsystem) aber ausgefallen ist. Datenleitungen müssen über eine ausreichende Abschirmung verfügen.
- Seite 20 Sicherheitshinweise Wichtige Hinweise ACHTUNG! Die mit einem Warnhinweis (z. B. Blitzpfeil) gekennzeichneten Kompo- nenten dürfen nur von autorisiertem Fachpersonal geöffnet, ausgebaut oder ausgetauscht werden. Ausnahme bilden die hot-plug/hot-swap Komponenten. Die Gewährleistung erlischt, wenn Sie durch Einbau oder Austausch von Systemerweiterungen Defekte am Gerät verursachen. Stellen Sie nur die Bildschirmauflösungen und Bildwiederholfrequen- zen ein, die in der Betriebsanleitung für den Bildschirm angegeben sind.
- Seite 21 Wichtige Hinweise Sicherheitshinweise Umgang mit CDs und CD-/DVD-ROM-Laufwerke CAUTION! Verwenden Sie im CD-/DVD-ROM-Laufwerk Ihres Servers aus- schließlich einwandfreie CDs, um Datenverlust, Beschädigungen am Gerät und Verletzungen zu vermeiden. Überprüfen Sie jede CD vor dem Einlegen in das Laufwerk auf Beschädigungen wie feine Risse, Bruchstellen oder dergleichen. Beachten Sie, dass zusätzlich aufgebrachte Aufkleber die mechani- schen Eigenschaften einer CD verändern und zu Unwucht führen können.
- Seite 22 Sicherheitshinweise Wichtige Hinweise Komponenten mit elektrostatisch gefährdeten Bauelementen: Komponenten mit elektrostatisch gefährdeten Bauelementen (EGB) sind durch folgenden Aufkleber gekennzeichnet: Bild 1: EGB-Kennzeichen Wenn Sie Komponenten mit EGB handhaben, müssen Sie folgende Hinweise unbedingt befolgen: Ziehen Sie den Netzstecker, bevor Sie Komponenten stecken oder ziehen. Sie müssen sich statisch entladen (z.
-
Seite 23: Ce-Konformität
Wichtige Hinweise CE-Konformität Außerdem zu beachten: Beachten Sie bei der Reinigung die Hinweise im Abschnitt „Server reinigen“ auf Seite 66). Bewahren Sie diese Betriebsanleitung und die weitere Dokumentation (wie z. B. Technisches Handbuch, CD) bei dem Gerät auf. Wenn Sie das Gerät an Dritte weitergeben, geben Sie bitte auch die gesamte Dokumentation weiter. -
Seite 24: Hinweise Zum Einbau Ins Rack
Hinweise zum Einbau ins Rack Wichtige Hinweise Hinweise zum Einbau ins Rack ACHTUNG! Wegen seines Gewichtes und der äußeren Abmessungen erfor- dert der Einbau des Systems ins Rack aus Sicherheitsgründen mindestens zwei Personen. Beachten Sie beim Anschließen und Lösen der Leitungen auch die Hinweise im Kapitel „Wichtige Hinweise“... -
Seite 25: Umweltschutz
Wichtige Hinweise Umweltschutz Umweltschutz Umweltgerechte Produktgestaltung und -entwicklung Dieses Produkt wurde nach der Fujitsu Siemens Computers-Norm „Umweltge- rechte Produktgestaltung und -entwicklung” konzipiert. Das bedeutet, dass ent- scheidende Kriterien wie Langlebigkeit, Materialauswahl und -kennzeichnung, Emissionen, Verpackung, Demontagefreundlichkeit und Recyclingfähigkeit berücksichtigt wurden. - Seite 26 Umweltschutz Wichtige Hinweise Rücknahme, Recycling und Entsorgung Einzelheiten zur Rücknahme und Verwertung der Geräte und Verbrauchsmate- rialien im europäischen Raum erfahren Sie über Ihre Fujitsu Siemens Compu- ters-Geschäftsstelle oder von unserem Recycling-Zentrum in Paderborn: Fujitsu Siemens Computers Recycling Center D-33106 Paderborn Tel.
-
Seite 27: Installation Der Hardware
Installation der Hardware ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel „Wichtige Hinweise“ auf Seite 13. Der Server sollte keinen extremen Umgebungsbedingungen ausgesetzt werden (siehe Abschnitt „Technische Daten“ auf Seite 9). Schützen Sie ihn vor Staub, Feuchtigkeit und Hitze. Die im Server eingebauten HDD-Module dürfen keinem Temperatur- schock ausgesetzt werden (siehe Abschnitt „Umgang mit Festplatten- laufwerken/HDD-Modulen“... -
Seite 28: Installationsschritte
Installationsschritte Installation der Hardware Installationsschritte Die folgenden Installationsschritte sind in den weiteren Abschnitten des vorlie- genden Kapitels detailliert beschrieben: Ê Server auspacken (siehe nächsten Abschnitt „Auspacken des Servers“). Ê Dem Server können zusätzlich bestellte Komponenten lose beiliegen. Bauen Sie diese in den Server ein wie in der entsprechenden, beiliegenden Dokumentation beschrieben. -
Seite 29: Floorstand-Modell Aufstellen
Installation der Hardware Floorstand-Modell aufstellen Floorstand-Modell aufstellen Wenn Sie kein PRIMERGY TX300 Floorstand-Modell installieren über- springen Sie diesen Abschnitt und fahren Sie mit dem Abschnitt „Rack- Modell ins Rack ein-/ausbauen“ auf Seite 27 fort: ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel „Wichtige Hinweise“ auf Seite 13. - Seite 30 Floorstand-Modell aufstellen Installation der Hardware Ê Schließen Sie den Server auf (1) und entfernen Sie den Schlüssel (Bild 2 auf Seite 25). Ê Schieben Sie die Laufwerksabdeckung (2) so weit wie möglich nach oben bis sie einrastet (etwa 0,5 cm über der geschlossenen Position). Ê...
-
Seite 31: Rack-Modell Ins Rack Ein-/Ausbauen
Bereiche im Rack durch Leerblenden zu verschließen. Der Netzanschluss erfolgt über die im jeweiligen Rack vorhandenen Steckdo- senleisten. Die jeweiligen Racksysteme der Fujitsu Siemens Computers weisen folgende Merkmale auf: PRIMECENTER Rack – Frontal verschraubte Teleskopschienen oder Gleitschienen. - Seite 32 Rack-Modell ins Rack ein-/ausbauen Installation der Hardware DataCenter Rack – Frontal oder seitlich verschraubte Teleskopschienen oder Gleitschienen (außer im hinterem linken Bereich wo ein Tragewinkel zum Einsatz kommt). – Erweitertes Kabelmanagement im seitlichen Rackbereich. 19-Zoll (Classic) Rack – Seitlich verschraubte Teleskopschienen oder Gleitschienen. –...
- Seite 33 Installation der Hardware Rack-Modell ins Rack ein-/ausbauen Bild 3: Mechanische Voraussetzungen...
-
Seite 34: Einbau Ins Primecenter Rack
Rack-Modell ins Rack ein-/ausbauen Installation der Hardware – Die Funktionsfähigkeit der Sicherheitsmechanismen wie z. B. Stopper oder Rückhaltesysteme am Server ist sicherzustellen. – Form der Rack-Montageholme muss die frontale Verschraubung der Schie- nen gewährleisten. – Frontal verschraubte Teleskopschienen oder Gleitschienen. Die Schienen sind mit einer Längenausgleich-Möglichkeit versehen um auch eine Anpassung an verschiedene Racktiefen zu gewährleisten. - Seite 35 Installation der Hardware Rack-Modell ins Rack ein-/ausbauen Bild 4: Teleskopschienen mit Halterungen vorbereiten Ê Befestigen Sie die mitgelieferte Halterung VL wie im Bild 4 dargestellt, am vorderen Ende der linken Teleskopschiene (1) mit zwei Schrauben M5x8 (2). Ê Befestigen Sie die mitgelieferte Halterung HL wie im Bild 4 dargestellt, am hinteren Ende der linken Teleskopschiene (3) mit zwei Schrauben M5x8 (4) und zwei Muttern M5 (5).
- Seite 36 Rack-Modell ins Rack ein-/ausbauen Installation der Hardware Zur Befestigung der Teleskopschienen sind keine Muttern erforderlich da die Befestigungslöcher der Halterungen bzw. Schienen mit Gewinde versehen sind. Zur Fixierung sind an den Montageholmen und am Tragewinkel jeweils zwei Fixierklammern oder Zentrierscheiben erforderlich (siehe Bild 5): Bild 5: Fixierklammern bzw.
- Seite 37 Installation der Hardware Rack-Modell ins Rack ein-/ausbauen Bild 6: Teleskopschienen ins PRIMECENTER Rack montieren...
-
Seite 38: Einbau Ins Datacenter Rack
Rack-Modell ins Rack ein-/ausbauen Installation der Hardware Ê Befestigen Sie das Ende der Teleskopschienen mit den entsprechenden Halterungen mit jeweils zwei M4x8 Schrauben oder die Teleskopschienen ohne Halterungen mit jeweils zwei M5x10 Schrauben (1 und 2) an den Mon- tageholmen bzw. am Tragewinkel im Rack (Bild 6 auf Seite 33). Beachten Sie dabei, dass je zwei Fixierklammern in den entsprechenden Öffnungen der Montageholme bzw des Tragewinkels eingesetzt sind (siehe Bild 5 auf Seite 32). - Seite 39 Installation der Hardware Rack-Modell ins Rack ein-/ausbauen Bild 7: Linke Teleskopschiene vorbereiten Ê Befestigen Sie die mitgelieferte Halterung HL wie im Bild 4 dargestellt, am hinteren Ende der linken Teleskopschiene (1) mit zwei Schrauben M5x8 (2) und zwei Muttern M5 (3). Für die Montage der linken Teleskopschiene ins DataCenter Rack ist zuerst der mitgelieferte Tragewinkel am linken hinteren Montageholm bündig mit der Gerät-Unterkante zu montieren.
- Seite 40 Rack-Modell ins Rack ein-/ausbauen Installation der Hardware Ê Verschieben Sie die Federmuttern innerhalb der Nut, bis sie an der richtigen Stelle einrasten. Die Teleskopschiene mit montierter Halterung (HL) wird seitlich am lin- ken vorderen Montageholm und frontal am Tragewinkel befestigt. Die zweite Teleskopschiene wird direkt seitlich an den rechten Montagehol- men befestigt (Bild 8).
-
Seite 41: Einbau Ins Classic Rack
Installation der Hardware Rack-Modell ins Rack ein-/ausbauen Ê Befestigen Sie das Ende mit Halterung (HL) mit zwei M4 Schrauben (2) am Tragewinkel im Rack. Beachten Sie dabei, dass die zwei Fixierklammern in den entsprechenden Öffnungen des Tragewinkels eingesetzt sind (siehe Bild 5 auf Seite 32). Ê... - Seite 42 Rack-Modell ins Rack ein-/ausbauen Installation der Hardware Bild 9: Teleskopschiene ins Classic Rack montieren Ê Befestigen Sie die beiden Teleskopschienen mit je zwei M5 Schrauben links und rechts an den Montageholmen im Rack. Beachten Sie dabei, dass die Zentriernoppen der Teleskopschienen neben den Federmuttern in die Löcher der Montageholme einrasten.
- Seite 43 Installation der Hardware Rack-Modell ins Rack ein-/ausbauen Bild 10: Kabelgelenkträger montieren Ê Befestigen Sie den Kabelgelenkträger mit zwei Befestigungsschrauben am hinteren rechten Montageholm. Bild 11: Leitungen am Kabelgelenkträger verlegen Ê Verlegen Sie die Leitungen wie im Bild dargestellt und befestigen Sie sie mit Kabelbindern am Kabelgelenkträger (1).
- Seite 44 Rack-Modell ins Rack ein-/ausbauen Installation der Hardware Durch die Befestigung der Leitungen am Kabelgelenkträger wird gewährleistet, dass beim Ausziehen des Servers der Kabelgelenkträger entsprechend nach- gibt und sich öffnet. Der Server lässt sich so später ohne weitere Vorbereitungen herausziehen (siehe Bild 12). Bild 12: Server mit Kabelgelenkträger: ausgezogen...
- Seite 45 Installation der Hardware Rack-Modell ins Rack ein-/ausbauen Fibre Channel Glasfaserkabel verlegen Der im Rackeinbausatz mitgelieferte Schutzschlauch (Länge ca. 1m) ist trenn- bar aufgebaut. Bild 13: Schutzschlauch montieren Ê Ziehen Sie den äußeren Schutzmantel (1) vom inneren ab. Ê Legen Sie das Glasfaserkabel (3) vorsichtig in den inneren Schutzmantel (2) ein.
-
Seite 46: Einbau In 3Rd-Party Racks
Rack-Modell ins Rack ein-/ausbauen Installation der Hardware Bild 14: Glasfaserkabel mit Schutzschlauch verlegen Ê Verlegen Sie das Glasfaserkabel im Kabelgelenkträger wie im Bild darge- stellt und befestigen Sie es mit Kabelbindern (1). ACHTUNG! Achten Sie darauf, dass die Radien so angelegt werden, dass am so geschützten Glasfaserkabel im gestreckten sowie im eingeklappten Zustand des Kabelgelenkträgers keine Beschädigungen auftreten kön- nen. - Seite 47 Installation der Hardware Rack-Modell ins Rack ein-/ausbauen ACHTUNG! Beim Einbau in 3rd-Party Racks ist darauf zu achten, dass die Luft- strömung im Rack von vorne nach hinten gewährleistet ist. Ê Montieren Sie die benötigten Originalteile (wie Tragewinkel oder Kabelma- nagement). Unter Umständen können eine Reihe der mitgelieferten Rackeinbau- satzteile nicht verwendet werden, da 3rd-Party Rack-Originalteile zum Einsatz kommen.
-
Seite 48: Server Einsetzen
Rack-Modell ins Rack ein-/ausbauen Installation der Hardware 4.4.5 Server einsetzen ACHTUNG! Für das Einsetzen des Servers in das Rack sind mindestens zwei Perso- nen erforderlich. Bild 15: Teleskopschiene nach vorne ziehen Ê Ziehen Sie die montierten Teleskopschienen vollständig nach vorne bis sie einrasten. - Seite 49 Installation der Hardware Rack-Modell ins Rack ein-/ausbauen Bild 16: Server einsetzen Ê Heben Sie den Server auf die zwei Teleskopschienen. ACHTUNG! Setzen Sie den Server nicht ins Rack indem Sie ihn mittels der Griffe auf der Frontblende heben. Ê Schieben Sie den Server kurz in Pfeilrichtung (2) bis die Haken (3) einrasten bzw.
- Seite 50 Rack-Modell ins Rack ein-/ausbauen Installation der Hardware Ê Schrauben Sie die Teleskopschienen mit je zwei M3x6 bzw. drei M4x6 Schrauben an jeder Seite am Server an. Die folgenden Schritte können wieder von einer Person durchgeführt werden. Bild 17: Teleskopschiene mit Sicherungsfeder Ê...
-
Seite 51: Geräte An Server Anschließen
Installation der Hardware Geräte an Server anschließen Geräte an Server anschließen Die Anschlüsse finden Sie an der Rückseite des Servers. Welche zusätzlichen Anschlüsse an Ihrem Server verfügbar sind, hängt von den eingebauten PCI-Baugruppen ab. Die Standardanschlüsse (Bild 19) sind durch Symbole und Farbkodierung gekennzeichnet: 1 Mausanschluss (PS/2) (grün) 5 Bildschirmanschluss (VGA) (blau) - Seite 52 Geräte an Server anschließen Installation der Hardware Bild 20: Rack-Modell: Anschlüsse Einige der angeschlossenen Geräte bedürfen einer speziellen Software (z. B. Treiber) die zu installieren und einzurichten ist (siehe Dokumenta- tion für das angeschlossene Gerät). Ê Schließen Sie die Datenleitungen an den Geräten und am Server an. Ein zusätzlicher USB-Anschluss befindet sich an der Frontseite des Servers (siehe Bild 24 auf Seite 53).
-
Seite 53: Server Ans Netz Anschließen
Installation der Hardware Server ans Netz anschließen Server ans Netz anschließen Der Server verfügt im Grundausbau über ein hot-swap Netzteil. Um eine redun- dante Stromversorgung zu erreichen, kann ein zweites hot-swap Netzteil hinzu- gefügt werden. Bei Defekt eines Netzteils gewährleistet das andere den unein- geschränkten Weiterbetrieb. -
Seite 54: Hinweise Zum Anschließen/Lösen Von Leitungen
Anschließen/Lösen von Leitungen Installation der Hardware Hinweise zum Anschließen/Lösen von Leitungen ACHTUNG! Lesen Sie die Dokumentation zu den externen Geräten, bevor Sie diese anschließen. Bei Gewitter dürfen Datenleitungen weder gesteckt noch gelöst werden. Fassen Sie beim Lösen einer Leitung immer am Stecker an. Ziehen Sie nicht an der Leitung! Halten Sie beim Anschließen oder Lösen von Leitungen die nachfolgend beschriebene Reihenfolge ein. -
Seite 55: Inbetriebnahme Und Bedienung
Inbetriebnahme und Bedienung ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel „Wichtige Hinweise“ auf Seite 13. Floorstand-Modell auf-/abschließen Zugang zu den bedienbaren Laufwerken ermöglichen Bild 22: Zugang zu den bedienbaren Laufwerken Ê Schließen Sie den Server auf (1). Ê Schieben Sie die Laufwerksabdeckung nach unten (2). Um den Zugang zu den HDD-Modulen zu verhindern, kann der Server wieder abgeschlossen werden (3). - Seite 56 Floorstand-Modell auf-/abschließen Inbetriebnahme und Bedienung Zugang zu den HDD-Modulen ermöglichen Bild 23: Zugang zu den HDD-Modulen Ê Schließen Sie den Server auf und entfernen Sie den Schlüssel. Ê Schieben Sie die Laufwerksabdeckung so weit wie möglich nach oben (1). Ê Entfernen Sie die Festplattenabdeckung (2 + 3). Das erneute Einsetzen der Festplattenabdeckung und das Abschließen des Servers erfolgt in umgekehrter Reihenfolge...
-
Seite 57: Bedien- Und Anzeigeelemente
Inbetriebnahme und Bedienung Bedien- und Anzeigeelemente Bedien- und Anzeigeelemente 5.2.1 Die Frontseite Bild 24: Die Frontseite 1 Ein-/Aus-Taste ID-Anzeige 2 Betriebsanzeige USB-Anschluss 3 Laufwerk-Aktiv-Anzeige 10 Festplattenlaufwerksanzeigen (Bild 26) 4 Global Error-Anzeige 11 Diskettenlaufwerks-Anzeige 5 NMI-Taste 12 CD-ROM-/DVD-ROM/CD-Brenner-Anzeige 6 Reset-Taste 13 Schloss (nur Floorstand-Modell) 7 ID-Taste... - Seite 58 Bedien- und Anzeigeelemente Inbetriebnahme und Bedienung Bedienelemente Schloss Um den Zugang zu den Laufwerken zu verhindern, kann der Server abgeschlossen werden: Schloss geöffnet: Zugang zu den Laufwerken möglich. Schloss gesperrt: Zugang zu den Laufwerken nicht möglich Ein/Aus-Taste Wenn das System ausgeschaltet ist, wird mit einem Druck auf die Ein/Aus-Taste das System eingeschaltet.
- Seite 59 Inbetriebnahme und Bedienung Bedien- und Anzeigeelemente Anzeigen am Bedienfeld Betriebsanzeige (zweifarbig) Leuchtet orange, wenn der Server ausgeschaltet ist, aber Netzspan- nung anliegt (Standby-Modus). Leuchtet grün, wenn der Server eingeschaltet ist. Blinkt rot/orange, wenn der Server das erste Mal ans Netz ange- schlossen wird oder nach einem Stromausfall wieder im Standby- Modus ist.
- Seite 60 Bedien- und Anzeigeelemente Inbetriebnahme und Bedienung Anzeigen an den Laufwerken CD-ROM-Anzeige Leuchtet grün, wenn auf das Speichermedium zugegriffen wird. Diskettenlaufwerksanzeige Leuchtet grün, wenn auf das Speichermedium zugegriffen wird. Anzeigen am optionalen hot-swap Magnetband-Laufwerk 1 2 3 Bild 25: Hot-swap Magnetband-Laufwerk Anzeige Reinigung (Clean) Anzeige Kassette (Media) Anzeige Laufwerk (Drive)
- Seite 61 Inbetriebnahme und Bedienung Bedien- und Anzeigeelemente Festplattenlaufwerksanzeige Bild 26: HDD-Modul: Anzeigen HDD BUSY grün – leuchtet: HDD in active phase (Laufwerk aktiv) – leuchtet nicht: HDD inactive (Laufwerk inaktiv) HDD FAULT (in Verbindung mit einem RAID-Controller) orange – leuchtet nicht: No HDD error (kein Laufwerksfehler) –...
-
Seite 62: Die Rückseite
Bedien- und Anzeigeelemente Inbetriebnahme und Bedienung 5.2.2 Die Rückseite Anzeigen am Anschlussfeld Bild 27: Anschlussfeld: Anzeigen Global Error-Anzeige (orange) bzw. ID-Anzeige (blau) Leuchtet nicht, wenn das System in Ordnung ist. Es ist kein Service-Fall oder kritisches Ereignis aufgetreten. Blinkt orange, wenn ein kritisches Ereignis aufgetreten ist. Genaue Angaben zum Ereignis können im BIOS-Setup, der System- und Event- log oder über ServerView abgefragt werden. - Seite 63 Inbetriebnahme und Bedienung Bedien- und Anzeigeelemente Leuchtet blau, wenn das System durch Druck auf die ID-Taste auf der Frontseite ausgewählt wurde. Ein erneuter Druck auf die Taste deakti- viert die Anzeige. Gleichzeitig leuchtet auch die ID-Anzeige an der Frontseite des Servers. Die zwei ID-Anzeigen leuchten synchron.
- Seite 64 Bedien- und Anzeigeelemente Inbetriebnahme und Bedienung Anzeigen für hot-plug PCI-Steckplätze Die Anzeigen sind auf dem Baugruppen-Führungsblock ((b) und (c) in Bild 39 auf Seite 93) im Inneren des Servers sichtbar. Die Anzeigen für diese Steckplätze verhalten sich unterschiedlich, je nachdem ob das Betriebssystem die hot-plug-Funktionalität unterstützt (Tabelle 3) oder nicht unterstützt (Tabelle 4 auf Seite 61): Lfd.
-
Seite 65: Server Einschalten/Ausschalten
Inbetriebnahme und Bedienung Server einschalten/ausschalten Lfd. Span- Fehler- Statusbeschreibung nungs- anzeige anzeige (orange) (grün) leuchtet leuchtet Gerät ausgeschaltet. nicht nicht leuchtet leuchtet Gerät in Betrieb. nicht PCI-Steckplatz steht unter Spannung. Tabelle 4: Betriebssystem ohne hot-plug-Funktionalität: hot-plug PCI-Anzeigemodi Server einschalten/ausschalten ACHTUNG! Wenn nach dem Einschalten des Servers am Bildschirm nur flimmernde Streifen erscheinen, schalten Sie den Server sofort aus (siehe Kapitel „Problemlösungen und Tipps“... - Seite 66 Server einschalten/ausschalten Inbetriebnahme und Bedienung Server ausschalten Die Betriebsanzeige (Position 2 in Bild 24 auf Seite 53) leuchtet grün. Ê Beenden Sie das Betriebssystem ordnungsgemäß. Ê Drücken Sie die Ein-/Aus-Taste (Position 1 in Bild 24 auf Seite 53) bzw. sen- den Sie ein entsprechendes Steuerungssignal (siehe „Weitere Ein-/Aus- schaltmöglichkeiten“).
-
Seite 67: Hot-Plug Pci-Steckplätze In Betrieb Nehmen
Inbetriebnahme und Bedienung Hot-plug PCI in Betrieb nehmen Hot-plug PCI-Steckplätze in Betrieb nehmen Der Server besitzt neben Standardsteckplätze auch Steckplätze für hot-plug PCI. Diese hot-plug PCI-Steckplätze ermöglichen den Ein- und Ausbau von Baugruppen im laufenden Betrieb, wenn das Betriebssystem diese Funktiona- lität unterstützt. -
Seite 68: Server Konfigurieren
Server konfigurieren Inbetriebnahme und Bedienung Server konfigurieren In diesem Abschnitt finden Sie Hinweise zur Konfiguration des Servers und zur Installation des Betriebssystems. Stellen Sie sicher, dass im Serverbetrieb die Energiesparfunktionen im BIOS-Setup ausgeschaltet (disabled) sind. 5.5.1 Konfiguration mit ServerStart HostRAID konfigurieren Der Server verfügt über einen Onboard-SCSI-Controller mit HostRAID- Funktionalität. -
Seite 69: Konfiguration Ohne Serverstart
Inbetriebnahme und Bedienung Server konfigurieren 5.5.2 Konfiguration ohne ServerStart HostRAID konfigurieren Der Server verfügt über einen Onboard-Ultra320-SCSI-Controller mit HostRAID-Funktionalität. Für die HostRAID-Konfiguration stellt der Controller ein eigenes RAID- Select Utility zur Verfügung. Nähere Informationen hierzu finden Sie im Handbuch „Adaptec HostRAID User’s Guide“ (auf der ServerBooks-CD unter der Rubrik „Controller“). -
Seite 70: Server Reinigen
Server reinigen Inbetriebnahme und Bedienung Server reinigen ACHTUNG! Schalten Sie den Server aus und ziehen Sie den Netzstecker aus der geerdeten Schutzkontakt-Steckdose. Der Innere des Servers darf nur von autorisiertem Fachpersonal gerei- nigt werden. Verwenden Sie für die Reinigung des Gehäuses von außen kein Scheu- erpulver und keine kunststofflösenden Reinigungsmittel. -
Seite 71: Eigentums- Und Datenschutz
Eigentums- und Datenschutz Das Floorstand-Modell wird durch das Schloss gegen unbefugtes Öffnen geschützt. Unabhängig davon ist der Server mit einem Schalter zur Einbruch- serkennung ausgestattet (Intrusion Detection Switch), mit dessen Hilfe das Pro- gramm ServerView jedes Entfernen der linken Seitenabdeckung bzw. Gehäuse- abdeckung und der Abdeckung für die HDD-Module erkennt und protokolliert. - Seite 72 Sicherheitsfunktionen des BIOS-Setup Eigentums- und Datenschutz Unbefugten Zugriff auf die Einstellungen von Baugruppen mit eigenem BIOS verhindern Diesen Schutz aktivieren Sie, indem Sie im Menü Security für Setup Passwort Lock den Eintrag Extended wählen. Systemstart vom Diskettenlaufwerk verhindern Diesen Schutz aktivieren Sie, indem Sie im Menü Security für System Load den Eintrag Diskette Lock wählen.
-
Seite 73: Problemlösungen Und Tipps
Problemlösungen und Tipps ACHTUNG! Beachten Sie die Sicherheitshinweise im Handbuch „Sicherheit, Garan- tie und Ergonomie“ und im Kapitel „Installation der Hardware“ auf Seite 23. Wenn eine Störung auftritt, versuchen Sie diese entsprechend den Maßnah- men zu beheben: – die in diesem Kapitel beschrieben sind, –... -
Seite 74: Server Schaltet Sich Ab
Server schaltet sich ab Problemlösungen und Tipps Server schaltet sich ab Server Management hat einen Fehler erkannt Ê Prüfen Sie im Programm ServerView die Fehlerliste bzw. die ErrorLog-Datei, und versuchen Sie den aufgetretenen Fehler zu beheben. Bildschirm bleibt dunkel Bildschirm ist ausgeschaltet Ê... -
Seite 75: Bildschirm Zeigt Flimmernde Streifen
Problemlösungen und Tipps Bildschirm zeigt flimmernde Streifen Bildschirm zeigt flimmernde Streifen ACHTUNG! Schalten Sie den Server sofort aus. Gefahr von Sachschäden am Server Bildschirm unterstützt die eingestellte Horizontalfrequenz nicht Ê Stellen Sie fest, welche Horizontalfrequenzen Ihr Bildschirm unterstützt. Die Horizontalfrequenz (auch Zeilenfrequenz oder horizontale Ablenkfrequenz genannt) finden Sie in der Betriebsanleitung des Bildschirms. -
Seite 76: Diskette Nicht Lesbar/Beschreibbar
Diskette nicht lesbar/beschreibbar Problemlösungen und Tipps Maus-Controller abgeschaltet Wenn Sie die mitgelieferte Maus verwenden, muss der Maus-Controller auf der Systembaugruppe eingeschaltet sein. Ê Prüfen Sie im BIOS-Setup, ob der Maus-Controller eingeschaltet (Enabled) ist. Diskette nicht lesbar/beschreibbar Ê Prüfen Sie, ob der Schreibschutz der Diskette aktiviert ist. Ê... -
Seite 77: Laufwerke Beim Systemstart „Dead
Problemlösungen und Tipps Laufwerke beim Systemstart „dead“ 7.10 Laufwerke beim Systemstart „dead“ Diese Fehlermeldung kann auftreten, wenn der Server über einen RAID-Cont- roller verfügt. Konfiguration des RAID-Controllers falsch Ê Prüfen und korrigieren Sie mit dem Utility für den RAID-Controller die Ein- stellungen für die Laufwerke. -
Seite 78: Hot-Plug Pci Fehler-Anzeige Leuchtet
Hot-plug PCI Fehler-Anzeige leuchtet Problemlösungen und Tipps 7.12 Hot-plug PCI Fehler-Anzeige leuchtet MRL-Sensor wurde unberechtigt betätigt Der Verriegelungsschieber des entsprechenden hot-plug PCI-Baugruppenhal- ters wurde unberechtigt betätigt. ACHTUNG! Der Verriegelungsschieber darf nur betätigt werden, wenn beide Anzei- gen des entsprechenden PCI-Steckplatzes nicht leuchten. Ist der PCI-Steckplatz dessen MRL-Sensor unberechtigt betätigt wurde mit einer Baugruppe bestückt, wird ein NMI ausgelöst (Blue Screen). -
Seite 79: Fehlermeldung Am Bildschirm
Problemlösungen und Tipps Fehlermeldung am Bildschirm Spannungsausfall während der Enable-Sequenz Die Einschaltsequenz wurde abgebrochen. Es wurde die PCI-Baugruppe ent- weder nicht richtig (verkantet) gesteckt oder die PCI-Baugruppe ist defekt. Ê Entfernen Sie die Baugruppe aus dem Steckplatz und stecken Sie sie kor- rekt ein. -
Seite 81: Hot-Plug/Hot-Swap Komponenten
Hot-plug/hot-swap Komponenten In diesem Kapitel erfahren Sie, wie Sie mit den hot-plug-/hot-swap Komponenten umgehen bzw. wie Sie in Ihrem Server Hardware-Änderungen vornehmen. Das Hot-Swap-Verfahren erhöht die Verfügbarkeit des Systembetriebs und gewährleistet ein hohes Maß an Daten- und Ausfallsicherheit. Hochrüstungen, Umrüstungen oder Austausch von fest eingebauten Komponenten sind im Service-Handbuch beschrieben und dürfen nur vom Servicepersonal durchgeführt werden. -
Seite 82: Hot-Swap Netzteil Austauschen
Netzteil Hot-plug/hot-swap Komponenten 8.1.2 Hot-swap Netzteil austauschen Bild 29: Netzteil entriegeln und herausziehen ACHTUNG! Bei Austausch eines nicht defekten Netzteils in einer nichtredundanten Konfiguration (nur ein Netzteil vorhanden) muss der Server vorher abge- schaltet werden. Ê Ziehen Sie die Leitung vom eingebauten Netzteil ab. Ê... -
Seite 83: Hot-Swap Festplattenlaufwerke
Hot-plug/hot-swap Komponenten Festplattenlaufwerk Hot-swap Festplattenlaufwerke Im PRIMERGY TX300 Server können bis zu sechs Ultra 3-Wide U320-SCSI- Festplattenlaufwerke eingesetzt werden. Die Festplattenlaufwerke sind auf einem Träger montiert, der das Ersetzen von defekten Laufwerken (hot-swap) bzw. das Hinzufügen neuer Laufwerke im lau- fenden Betrieb ermöglicht. -
Seite 84: Blindeinsatz Ein-/Ausbauen
Festplattenlaufwerk Hot-plug/hot-swap Komponenten 8.2.2 Blindeinsatz ein-/ausbauen Freie Einbauplätze sind mit einem Blindeinsatz versehen, der vor dem Einbau eines zusätzlichen HDD-Moduls zu entfernen ist. Bild 30: Blindeinsatz ausbauen Ê Drücken Sie die beiden Zungen soweit zusammen, bis sich die Verriegelung löst, und ziehen Sie den Blindeinsatz aus dem Einbauplatz. Der Einbau des Blindeinsatzes erfolgt in umgekehrter Reihenfolge. -
Seite 85: Hdd-Modul Ein-/Ausbauen
Hot-plug/hot-swap Komponenten Festplattenlaufwerk 8.2.3 HDD-Modul ein-/ausbauen ACHTUNG! Ziehen Sie auf keinen Fall ein HDD-Modul im laufenden Betrieb, wenn Sie nicht sicher sind, dass das Festplattenlaufwerk an einem RAID-Con- troller betrieben wird und zu einem Disk-Array gehört, das im RAID-Level 1, 5 oder 10 arbeitet. ACHTUNG! Das HDD-Modul muss vor Inbetriebnahme unter Berücksichtigung der Akklimatisierungszeit an die Betriebsumgebung angepasst sein. - Seite 86 Festplattenlaufwerk Hot-plug/hot-swap Komponenten Die für den PRIMERGY TX300 bestellbaren Festplattenlaufwerke werden, auf Trägern fertig montiert, als HDD-Module geliefert. Der Ausbau eines Festplat- tenlaufwerks aus dem Träger kann nur von technisch geschultem Fachpersonal unter Einhaltung der einschlägigen EGB-Normen (siehe Abschnitt „Komponen- ten mit elektrostatisch gefährdeten Bauelementen:“...
- Seite 87 Hot-plug/hot-swap Komponenten Festplattenlaufwerk HDD-Modul entriegeln Bild 32: HDD-Modul entriegeln Ê Lösen Sie den Verriegelungsmechanismus, indem Sie auf den Verriege- lungsknopf (1) drücken. Ê Schwenken Sie den Griff des HDD-Moduls vollständig in Pfeilrichtung. Sind die HDD-Module mit einer Transportsicherung (1 im folgenden Bild) ver- sehen, entfernen Sie diese bevor Sie den Verriegelungsmechanismus lösen.
- Seite 88 Festplattenlaufwerk Hot-plug/hot-swap Komponenten Einbau des HDD-Moduls Bild 34: HDD-Modul einbauen Ê Entriegeln Sie das HDD-Modul wie im Abschnitt „HDD-Modul entriegeln“ auf Seite 83 beschreiben. Ê Schieben Sie das HDD-Modul vorsichtig bis zum Anschlag in den freien Ein- bauplatz (1). Ê Schwenken Sie den Griff vollständig in Pfeilrichtung (2), bis der Verriege- lungsmechanismus (3) eingerastet ist (4).
-
Seite 89: Hot-Swap Für Hdd-Module
Hot-plug/hot-swap Komponenten Festplattenlaufwerk 8.2.4 Hot-swap für HDD-Module ACHTUNG! Die „Hot-Swap“-Funktion ist nur in Verbindung mit einer entsprechenden RAID-Konfiguration möglich. Ziehen Sie im laufenden Betrieb ein HDD-Modul nur, wenn auf das Lauf- werk nicht zugegriffen wird. Beachten Sie dabei die Kontroll-LEDs für die jeweiligen HDD-Module (siehe „Festplattenlaufwerksanzeige“... -
Seite 90: Hot-Swap Magnetband-Laufwerk Ein-/Ausbauen
Kühlung, der einzuhaltenden EMV-Vorschriften (Vorschrif- ten zur elektromagnetischen Verträglichkeit) und des Brandschutzes wieder einzusetzen. Die für den PRIMERGY TX300 bestellbaren hot-swap Magnetband-Laufwerke werden, auf Trägern fertig montiert, geliefert. Der Ausbau eines Magnetband- Laufwerk aus dem Träger kann nur von technisch geschultem Fachpersonal unter Einhaltung der einschlägigen EGB-Normen (siehe Abschnitt „Komponen-... - Seite 91 Hot-plug/hot-swap Komponenten Magnetband-Laufwerk Bild 35: Magnetband-Laufwerk entriegeln Ê Lösen Sie den Verriegelungsmechanismus, indem Sie auf den Verriege- lungsknopf (1) drücken. Ê Schwenken Sie den Griff des Moduls vollständig in Pfeilrichtung. Bild 36: Magnetband-Laufwerk einbauen...
-
Seite 92: Hot-Swap Systemlüfter Austauschen
Systemlüfter Hot-plug/hot-swap Komponenten Ê Schieben Sie das Laufwerk vorsichtig bis zum Anschlag in den freien Ein- bauplatz (1). Ê Schwenken Sie denn Griff vollständig in Pfeilrichtung (2), bis der Verriege- lungsmechanismus eingerastet ist (3). Der Ausbau erfolgt in umgekehrter Reihenfolge. Hot-swap Systemlüfter austauschen ACHTUNG! Die in diesem Abschnitt beschriebenen Tätigkeiten dürfen nur von tech-... - Seite 93 Hot-plug/hot-swap Komponenten Systemlüfter Fan 2 Fan 4 Fan 1 Fan 3 Bild 37: Anordnung der Systemlüfter Ê Identifizieren Sie anhand der leuchtenden LED (leuchtet orange) auf der Lüfterbaugruppe den defekten Systemlüfter (Fan).
- Seite 94 Systemlüfter Hot-plug/hot-swap Komponenten Bild 38: Systemlüfter ausbauen Ê Ziehen Sie die Anschlussleitung (1) von der Lüfterkassette des defekten Systemlüfters ab. ACHTUNG! Das Lüfterrad des defekten Systemlüfters läuft nach und benötigt ca. 10 Sekunden, bis es zum Stillstand kommt. Ê Drücken Sie auf die Halteklammer (2) und entfernen Sie die Lüfterkassette in Pfeilrichtung aus dem Käfig (3).
- Seite 95 Hot-plug/hot-swap Komponenten Systemlüfter ACHTUNG! Prüfen Sie vor dem Einbau einer Lüfterkassette die Drehrichtung des Lüfterrades. Die Richtung des Luftstroms ist auf dem Lüfter mit einem Pfeil gekenn- zeichnet. Der Luftstrom muss in der mit (a) gekennzeichneten Richtung (Bild 38 auf Seite 90) fließen. Ê...
-
Seite 96: Hot-Plug Pci-Baugruppe Austauschen
PCI-Baugruppe Hot-plug/hot-swap Komponenten Hot-plug PCI-Baugruppe austauschen ACHTUNG! Die in diesem Abschnitt beschriebenen Tätigkeiten dürfen nur von tech- nisch geschultem Fachpersonal durchgeführt werden. Unbefugtes Öff- nen und unsachgemäße Reparaturen können Gefahren für den Benut- zer (elektrischer Schlag, Brandgefahr) bzw. Sachschäden am Gerät ent- stehen. - Seite 97 Hot-plug/hot-swap Komponenten PCI-Baugruppe Bild 39: Hot-plug PCI-Baugruppe einbauen Ê Bewegen Sie den Verriegelungsschieber auf dem Baugruppen-Führungs- block in Richtung Lüfterkäfig (1). ACHTUNG! Der Verriegelungsschieber darf nur betätigt werden, wenn beide Anzeigen des entsprechenden PCI-Steckplatzes nicht leuchten. Der Verriegelungsschieber betätigt den MRL-Sensor der dem Betriebssystem meldet, dass der PCI-Steckplatz deaktiviert wurde.
- Seite 98 PCI-Baugruppe Hot-plug/hot-swap Komponenten Der Einbau erfolgt in umgekehrter Reihenfolge: ACHTUNG! Verlegen Sie die Leitungen bevor Sie den hot-plug PCI-Baugruppenhal- ter schließen. Achten Sie darauf, dass die Leitungen nicht beschädigt werden. Entfernen Sie nie die Trennwände der PCI-Steckplätze. Sie dienen der Isolation zu anderen Komponenten.
-
Seite 99: Gehäuse Öffnen/Schließen
Hot-plug/hot-swap Komponenten Gehäuse öffnen/schließen Gehäuse öffnen/schließen ACHTUNG! Die in diesem Abschnitt beschriebenen Tätigkeiten dürfen nur von tech- nisch geschultem Fachpersonal durchgeführt werden. Unbefugtes Öff- nen und unsachgemäße Reparaturen können Gefahren für den Benut- zer (elektrischer Schlag, Brandgefahr) bzw. Sachschäden am Gerät ent- stehen. - Seite 100 Gehäuse öffnen/schließen Hot-plug/hot-swap Komponenten Bild 41: Seitenabdeckung entfernen Ê Schieben Sie die linke Seitenabdeckung ca. 2 cm nach hinten (1). Ê Nehmen Sie die Seitenabdeckung ab (2). Die Montage erfolgt in umgekehrter Reihenfolge.
-
Seite 101: Erweiterungen Und Umrüstungen
Erweiterungen und Umrüstungen Hochrüstung auf redundante Stromversorgung Durch Einbau eines zweiten hot-swap Weitbereich-Netzteils kann eine Redun- danz der Stromversorgung erzielt werden. Bei Ausfall eines Netzteils gewähr- leistet das jeweils andere den uneingeschränkten Weiterbetrieb. Das defekte Netzteil kann im Betrieb getauscht werden. Umrüstung von Floorstand-Modell in Rack-Modell Optional kann das Floorstand- Modell so umgebaut werden, dass der Server in die gängigen Rack-Systeme montiert werden kann. - Seite 102 Erweiterungen und Umrüstungen Zusätzliches RemoteView Mit RemoteView erhalten Sie ein umfangreiches Remote Test- und Diagnose- Paket. Die Test- und Diagnose-Software ist hierbei auf einer chipDISK gespei- chert. Die chipDISK ist ein Speicherbauteil mit IDE-Schnittstelle. Die Test- und Diagnose-Software wird im Fehlerfall automatisch von der chipDISK geladen und ausgeführt.
-
Seite 103: Abkürzungen
Abkürzungen Alternating Current ANSI American National Standard Institut ASR&R Automatic Server Reconfiguration and Restart BIOS Basic Input-Output System Baseboard Management Controller Cache Coherency Compact Disk CD-ROM Compact Disk-Read Only Memory Cylinder Head Sector CMOS Complementary Metal Oxide Semiconductor Communication Central Processing Unit Direct Current DIMM Dual Inline Memory Module... - Seite 104 Abkürzungen Dual Inline Package Direct Memory Access Desktop Management Interface Errror Checking and Correcting Extended Capabilities Port EEPROM Electrically Erasable Programmable Read-Only Memory Elektrostatisch Gefärdete Bauteile Emergency Management Port Enhanced Parallel Port Elektromagnetische Verträglichkeit ElectroStatic Discharge (elektrostatische Entladung) Front Panel Controller Field Replaceable Unit Front Side Bus Global Array Manager...
- Seite 105 Abkürzungen Graphical User Interface Hard Disk Drive Hot-Swap Controller I²C Inter-Integrated Circuit Input/Output Intelligent Chassis Management Identification Intergrated Drive Electronics Interrupt Request Line Local Area Network Logical Block Address Liquid Crystal Display Logical Unit Number Low-Voltage Differential SCSI LichtWellenLeiter...
- Seite 106 Abkürzungen Multi Mode Faser Manually Retention Latch Non Maskable Interrupt NVRAM Non Volatile Random Access Memory Operating System Peripheral Component Interconnect Prefailure Detection and Analysing POST Power ON Self Test RAID Redundant Arrays of Independent Disks Random Access Memory Read-Only Memory Remote Service Board Real Time Clock RTDS...
- Seite 107 Abkürzungen Single Bit Error Single Connector Attachment SCSI Small Computer System Interface Sensor Data Record SDRAM Synchronous Dynamic Random Access Memory System Event Log System Management Interrupt System Setup Utility SVGA Super Video Graphics Adapter Universal Serial Bus Video Graphics Adapter Zero Channel RAID...
-
Seite 109: Literatur
Serversystem ausgeliefert wird. Die aktuelle Version der benötigten Handbücher sind als PDF-Datei über das Internet als Download kostenlos erhältlich. Die Einstiegsseite der im Internet verfügbaren Online-Dokumentation finden Sie unter folgender URL: http://manuals.fujitsu-siemens.com (wählen Sie: intel based servers/PRIMERGY ServerBooks) Sicherheit und Ergonomie Garantie... - Seite 110 Literatur [14] BIOS-Setup Beschreibung [15] Konfigurator Nur für Partner und Vertrieb unter: http://extranet.fujitsu-siemens.com/cafe/products/primergy...
-
Seite 111: Stichwörter
Stichwörter HDD aktiv 53, 55 3rd-Party Rack hot-plug PCI 60, 63, 74 Anforderungen 28 ID 47, 53, 55, 58 Server einbauen 42 LAN-Aktiv 59 LAN-Verbindung 59 Magnetband-Laufwerk 56 Akklimatisierungszeit 81 ASR&R 6 Server 23 Aufkleber 21 alphanumerische Systemanzeige aufstellen LocalView 98 Server 25 anbringen ausbauen... - Seite 112 Stichwörter Bildschirm Datum, falsch 72 bleibt dunkel 70 Diskette Fehlermeldung 75 nicht lesbar/beschreibbar 72 flimmert 71 Diskettenlaufwerk keine Anzeige 71 Anzeige 53, 56 laufendes Bild 71 slim-line 4 zeigt flimmernde Streifen 71 DVD-ROM BIOS slim-line 4 Sicherheitsfunktionen 67 DVD-ROM-Laufwerk BIOS-Update 7 Anzeige 53 Blindeinsatz HDD-Modul 80...
