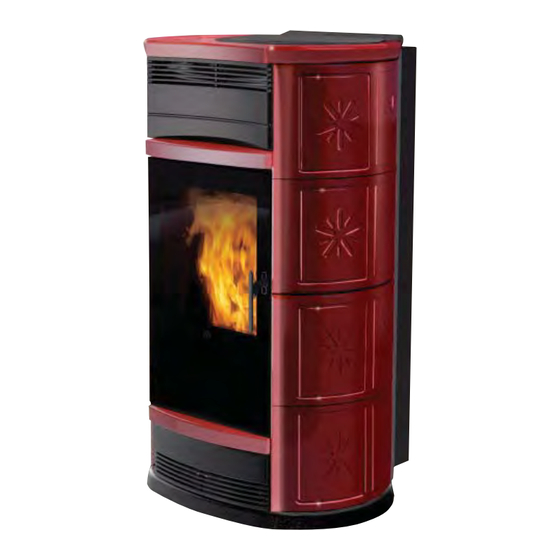

EdilKamin FATA Installations-, Betriebs- Und Wartungsanleitung
Vorschau ausblenden
Andere Handbücher für FATA:
- Installationshandbuch (144 Seiten) ,
- Installations-, betriebs- und wartungsanleitung (192 Seiten) ,
- Installations-, betriebs- und wartungsanleitung (144 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
FANTASY - FATA
SIRENA - STORY
I
Installazione, uso e manutenzione
UK
Installation, use and maintenance
F
Installation, usage et maintenance
E
Instalación, uso y mantenimiento
D
Installations-, Betriebs- und Wartungsanleitung
NL
Installatie, gebruik en onderhoud
GR
,
PL
Instalacja, obs uga i konserwacja
- 1
-
pag.
2
pag. 25
pag. 48
pag. 71
pag.
94
pag. 117
pag. 140
pag. 163
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für EdilKamin FATA
Inhaltszusammenfassung für EdilKamin FATA
- Seite 1 FANTASY - FATA SIRENA - STORY Installazione, uso e manutenzione pag. Installation, use and maintenance pag. 25 Installation, usage et maintenance pag. 48 Instalación, uso y mantenimiento pag. 71 Installations-, Betriebs- und Wartungsanleitung pag. Installatie, gebruik en onderhoud pag. 117 pag.
-
Seite 2: Lista De Comprobación
LISTA DE COMPROBACIÓN A completar con la lectura completa de la cha técnica Colocación e instalación • Instalación realizada por el Distribuidor habilitado que ha expedido la garantía • El canal de humo • El tubo de salida de humos recibe sólo la descarga de la estufa •... - Seite 3 Fall von etwaigen Wartungseingriffen zur Verfügung zu stellen sind. - Die abgebildeten Details sind graphisch und geometrisch unverbindlich. Die Firma EDILKAMIN S.p.A. mit Sitz in Via Vincenzo Monti 47 - 20123 Mailand - USt.ID-Nr. 00192220192 erklärt hiermit eigenverantwortlich, dass: Der hier beschriebene Pelletofen entspricht der EU-Richtlinie 305/2011 (CPR) und der harmonisierten Europäischen Norm EN...
-
Seite 4: Sicherheitshinweise
Aufbau versehen. • Nicht in warmem Zustand reinigen. • Sicherstellen, dass der Heizofen durch ein von Edilkamin zugelassenes CAT (Technisches Kundendienst-Center) gemäß den Angaben in diesem Datenblatt, die zudem für die Vali- dierung der Garantie unverzichtbare Voraussetzungen sind, aufgestellt und eingeschaltet wird. -
Seite 5: Abmessungen Und Finishes
ABMESSUNGEN UND FINISHES - FANTASY: Specksteinverkleidung. - FATA: Keramik cremeweiß, rot, ledereffekt. - SIRENA: Keramik cremeweiß, rot, ledereffekt. Kanalisierung - STORY: grau lackierter Stahl. Warmluft Ø 100mm FRONT ZURÜCK SEITE GRUNDISS FÜR DIE 4 MODELLE GÜLTIGE ABMESSUNGEN - 96 - 96... - Seite 6 MERKMALE • ELEKTROAPPARATE ® LEONARDO ist ein Sicherheits- und Regelsystem der Verbrennung, das unter jeder Bedingung einen optimalen Betrieb gewährleistet dank zweier Sensoren, die den Druckpegel in der Verbrennungskam- mer und die Rauchgastemperatur messen, einen optimalen Betrieb. Die Messung und die daraus folgende Optimierung der beiden Parameter erfolgt ständig, sodass even- tuelle Betriebsstörungen in Echtzeit behoben werden können.
-
Seite 7: Elektrische Merkmale
1) daran denken, dass externe Geräte den Betrieb der elektronischen Schaltkarte stören können. 2) Eingriffe nur von geschultem Fachpersonal durchführen lassen. Die oben aufgeführten Angaben sind Richtwerte. EDILKAMIN s.p.a. behält sich das Recht vor, die Produkte ohne Vorankündigung und ausschließlich nach eigenem Er- messen zu ändern. SICHERHEITSVORRICHTUNGEN •... - Seite 8 • Die beiden Plättchen (29) auf den verzinkten Seitenteilen festmachen. Abb. 1 Abb. 2 “für das Modell FATA (Abb. 3-4) • Das linke Plättchen ist am mittleren und oberen Loch fe- Abb. 4 stzumachen, während das rechte Plättchen am mittleren und unteren Loch festzumachen ist.
-
Seite 9: Montage Der Verkleidungen Story
MONTAGE DER VERKLEIDUNGEN FATA/SIRENA MONTAGE DES KERAMIKAUFSATZES FATA/SIRENA (Abb. 13) • Die 4 Keramik-Abstandshalter (*) in die entsprechenden vier freien Öffnungen des Gusseisen-Oberteils stecken und die Keramik-Ablage (140) aufsetzen • Falls erforderlich, zwischen dem Abstandshalter aus Silikon n°2 viti und dem Gusseisenaufsatz eine Unterlegscheibe legen. -
Seite 10: Installation
INSTALLATION Bei Installation und Gebrauch des Geräts müssen alle lo- RAUCHABZUGD In Deutschland kann der Auslass über einen Mehrfachrau- kalen und nationalen Gesetzesvorschriften und Europanor- chabzug erfolgen: men beachtet werden. In Italien gilt UNI 10683 sowie alle - Die Pelletöfen be nden sich in derselben Wohnung. etwaigen regionalen Vorgaben und Vorgaben der örtlichen - oder sind vom selben Typ (Gerätewärmeleistung und Ge- Gesundheitsämter ASL. - Seite 11 INSTALLATION WARMLUFTZIRKULATION Abb. A Die Abgabe von Warmluft in den Installationsraum erfolgt durch das im oberen Teil frontal eingebaute Gitter (Abb. E). Um die Warmluft in einen oder zwei benachbarte Räume zu leiten, ist der Ofen mit zwei Stutzen auf der Rückseite versehen (Abb.
- Seite 12 INSTALLATION 1. LÖSUNG: KIT 11 (Art.-Nr. 645700) - NUR BENACHBARTER RAUM NB: DIE SCHLÄUCHE MÜSSEN VOR DER ANBRINGUNG DER VERKLEIDUNG UND NACH DEM AUSBAU DES OBEREN SEITENTEILS AUS GUSSEISEN AUF DIE WARMLUFTAUSLASSSTUTZEN GESTECKT WERDEN. DER ANFANGSTEIL DES SCHLAUCHES MUSS VOLLKOMMEN AUSGEZOGEN WERDEN, UM DIE FALTEN ZU BESEITIGEN;...
- Seite 13 INSTALLATION 2. LÖSUNG: KIT 11 (Art.-Nr. 645710) - NUR NICHT BENACHBARTER NB: DIE SCHLÄUCHE MÜSSEN VOR DER ANBRINGUNG DER VERKLEIDUNG UND NACH DEM AUSBAU DES OBEREN SEITENTEILS AUS GUSSEISEN AUF DIE WARMLUFTAUSLASSSTUTZEN GESTECKT WERDEN. DER ANFANGSTEIL DES SCHLAUCHES MUSS VOLLKOMMEN AUSGEZOGEN WERDEN, UM DIE FALTEN ZU BESEITIGEN;...
- Seite 14 INSTALLATION 3. LÖSUNG: KIT 11 (Art.-Nr. 645700) und KIT 11 BIS (Art.-Nr. 645710) - BEIDE RÄUME NB: DIE SCHLÄUCHE MÜSSEN VOR DER ANBRINGUNG DER VERKLEIDUNG UND NACH DEM AUSBAU DES OBEREN SEITENTEILS AUS GUSSEISEN AUF DIE WARMLUFTAUSLASSSTUTZEN GESTECKT WERDEN. DER ANFANGSTEIL DES SCHLAUCHES MUSS VOLLKOMMEN AUSGEZOGEN WERDEN, UM DIE FALTEN ZU BESEITIGEN;...
- Seite 15 GEBRAUCHSANWEISUNGEN Die Inbetriebnahme ist einem autorisierten Servicecenter von Edilkamin zu übertragen. Die erste Einschaltung und die Abnahme hat nach UNI 10683. Diese Norm bezeichnet die vor Ort vorzunehmenden Kon- trolltätigkeiten, die den ordnungsgemäßen Betrieb des Systems bestätigen sollen. Vor dem Anzünden Beim ersten Zünden ist das zuständige Servicecenter von...
- Seite 16 GEBRAUCHSANWEISUNGEN BEDIENFELD 2 Sek. lang gedrückt, schaltet ein und aus Nach kurzem Druck schaltet der Ofen von Handbetrieb auf Automatikbetrieb um; hält man die Taste hingegen etwas länger gedrückt (2”), hat man Zugang zu den diversen Programmiermenüs. Zur Erhöhung der unterschiedlichen Einstellungen Zur Verminderung der unterschiedlichen Einstellungen;...
- Seite 17 GEBRAUCHSANWEISUNGEN Automatischer Betrieb mittels Bedienfeld/Fernbedienung - 1. tägl. Programm (ein Ein- und ein Abschalten am Tag), Betätigt man die MENÜ Taste hingegen 2 Mal, schaltet man 2.tägl. Programm (ebenso), 3. tägl. Programm (ebenso) von Handbetrieb auf Automatikbetrieb um und regelt die Die Taste MENÜ...
- Seite 18 Befüllen regelmäßig auf null - Bei vom Thermostaten (offener Kontakt) erreichter gesetzt wird. Edilkamin haftet in keiner Weise für Abweichun- Raumtemperatur stellt sich der Ofen auf Stand-by. gen von diesen Angaben (dies kann von äußeren Ein üssen abhängen).
- Seite 19 GEBRAUCHSANWEISUNGEN FERNBEDIENUNG Legende der Tasten und des Displays: : Ein- bzw. Ausschalttaste : Taste zur Erhöhung der Leistung bzw. Betriebstemperatur (im Inneren eines Menüs erhöht sie die angezeigte Veränderliche) : Taste zur Verringerung der Leistung bzw. Betriebstemperatur (im Inneren eines Menüs verringert sie die angezeigte Veränderliche) : Taste, um zur Programmierung “EASY TIMER ”zu wechseln M : Taste zum abwechselnden Wechsel von Automatik-Funktion zu manueller Funktion und umgekehrt Zeigt eine Datenübertragung von der Fernbedienung zur Karte...
- Seite 20 GEBRAUCHSANWEISUNGEN GEBRAUCH DES PROGRAMMS “EASY TIMER” Über die Fernbedienung kann die Uhrzeit besonders intuitiv und schnell programmiert werden: - Ist der Ofen eingeschaltet: Es ist möglich, ein Abschalten mit einer zwischen einer und zwölf Stunden regelbaren Einstellung vorzunehmen. Auf dem Display des Bedienfeldes wird die bis zur programmierten Abschaltung verbliebene Zeit angezeigt. - Ist der Ofen ausgeschaltet: Es ist möglich, ein Einschalten mit einer zwischen einer und zwölf Stunden regelbaren Einstellung vorzunehmen.
-
Seite 21: Tägliche Wartung
WARTUNG Antes de realiVor der Vornahme jeglicherWartungsarbeiten, den Ofen von der Netzversorgung trennen. Eine regelmäßige Wartung ist für den guten Betrieb des Ofens grundlegend. DIE zumindest JAHRESZEITLICHE MANGELNDE WARTUNG kann schlechten Betrieb verursachen. Eventuelle, durch die mangelnde Wartung verursachte Probleme bewirken den Verfall der Garantie. HINWEIS: Alle 800 kg erscheint die Schrift “Reini/gunKunde”, um an die Reinigung der Rauchabzüge seitens des Besitzers zu erinnern, die Meldung erlischt durch 5 Sekunden langes Drücken der Taste “TURBO”. -
Seite 22: Jahreszeitliche Wartung
WARTUNG JAHRESZEITLICHE WARTUNG (SEITENS DES HÄNDLERS) Besteht in: • Allgemeine Innen- und Außenreinigung • Sorgfältige Reinigung der Wärmetauschrohre hinter dem Heißluftgitter oben an der Ofenfront • Sorgfältige Reinigung und Entkrusten des Tiegels und des Tiegelraums • Reinigung der Ventilatoren. Mechanische Kontrolle des Spiels und der Befestigungen •... - Seite 23 MÖGLICHE PROBLEME Im Fall von Störungen hält der Ofen automatisch an, indem er den Abstellvorgang ausführt und auf dem Display wird der Grund für die Störung angezeigt (siehe Meldungen weiter unten). Während der Phase wegen Ausfalls niemals den Netzstecker ziehen. Für den Fall des erfolgten Ausfalls ist für den erneute Start des Ofen erforderlich, dass die Abschaltprozedur (600 Sekunden mit Tonzeichen) abgewartet wird und anschließend die Taste 0/1 drücken.
- Seite 24 MÖGLICHE PROBLEME 6 ) Anzeige: FBdefekt Funkstö : (greift ein, wenn dasThermoelement ausgefallen oder nicht angeschlossen ist). Störung: Abschalten wegen ausgefallenem oder nicht angeschlossenem Thermoelement Maßnahmen: • Pellettyp überprüfen, • Störung Rauchabzugsmotor überprüfen • Den Rauchkanal auf mögliche Verstopfungen überprüfen •...
-
Seite 25: Auf Wunsch Erhältliches Zubehör
CHECKLISTE Mit dem vollständigen Lesen der technischen Beschreibung zu ergänzen Einbau und Inbetriebnahme • Inbetriebnahme durch ein zugelassenes Servicecenter, das die Garantie ausgestellt hat • Belüftung des Raums • Der Rauchkanal bzw. Schornstein empfängt nur den Abzug des Ofens • Der Rauchabzug weist auf: höchstens 2 Kurven höchstens 2 Meter in der Waagerechten •...
