tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches,
aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.
Der Zugriff erfolgt via:
• PROFIBUS PA Protokoll →  13,  52
• Service-Schnittstelle CDI →  52
Typische Funktionen:
• Parametrierung von Messumformern
• Laden und Speichern von Gerätedaten (Upload/Download)
• Dokumentation der Messstelle
• Visualisierung des Messwertspeichers (Linienschreiber) und Ereignis-Logbuchs
Zu Einzelheiten: Betriebsanleitung BA00027S und BA00059S
Bezugsquelle für Gerätebeschreibungsdateien
Siehe Angaben →  55
Bedienoberfläche
2 3 4
Xxxxxx/.../.../
Gerätename:
Messtellenbezeichnung:
1
Status:
Xxxxxx
Zugriffsrechte Bediensoftware
P
+ Betrieb
–
Setup
Messstellenbezeichnung
P
– Systemeinheiten
Masseflusseinheit
P
8
Volumenflusseinheit
P
+ Messstoff wählen
+ ...
+
...
+
Erweitertes Setup
+ Diagnose
+ Experte
10 11

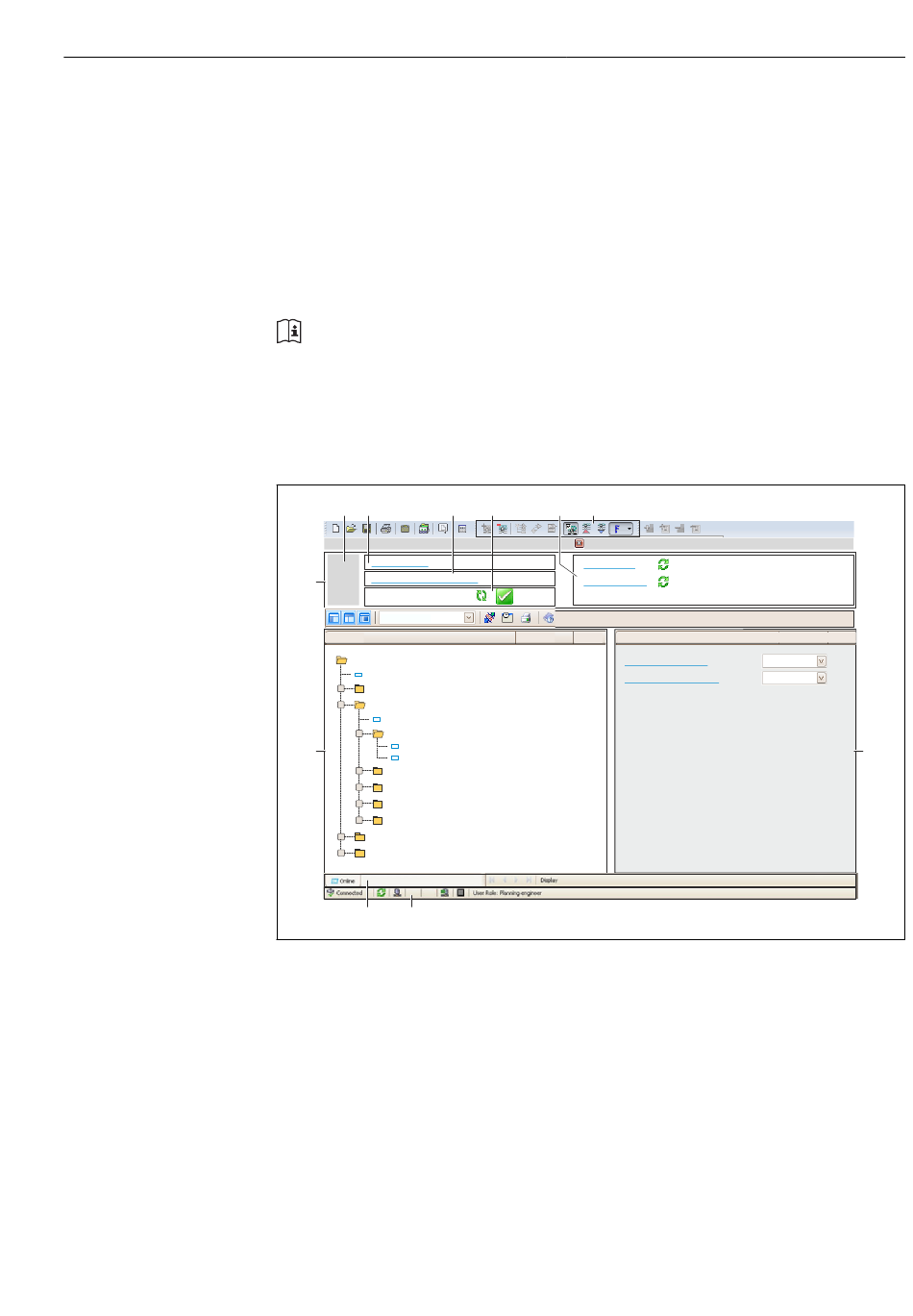

1 Kopfzeile
2 Gerätebild
3 Gerätename
4 Messstellenbezeichnung
5 Statusbereich mit Statussignal
6 Anzeigebereich für aktuelle Messwerte
7 Bearbeitungsleiste mit weiteren Funktionen wie Speichern/Laden, Ereignisliste und Dokumentationserstel-
lung
8 Navigationsbereich mit Bedienmenüstruktur
9 Arbeitsbereich
10 Aktionsbereich
11 Statusbereich
5 6 7
Xxxxxxx Massefluss:
Xxxxxxx
Volumenfluss:
Gut
Masseflusseinheit:
Instandhalter
Volumenflusseinheit:
Xxxxxx
kg/h
m /h ³
Bedienungsmöglichkeiten
kg/h
12.34
12.34
m /h ³
kg/h
m /h ³
9
A0021051-DE
