Raccorder les chaînes de module solaire à la
Fronius DC Box 60/12
Sécurité
Préparation
Le raccordement de 10 chaînes de modules solaires est illustré par
étapes de travail comme suit.
1
Raccorder les
chaînes de
module solaire
à la Fronius
DC Box 60/12
AVERTISSEMENT ! Un choc électrique peut être mortel. Dan-
ger en raison de la tension DC des modules solaires. Avant
tous travaux de raccordement, veiller à ce que le côté entrée et
le côté sortie sortie en amont de l'appareil soient hors tension !

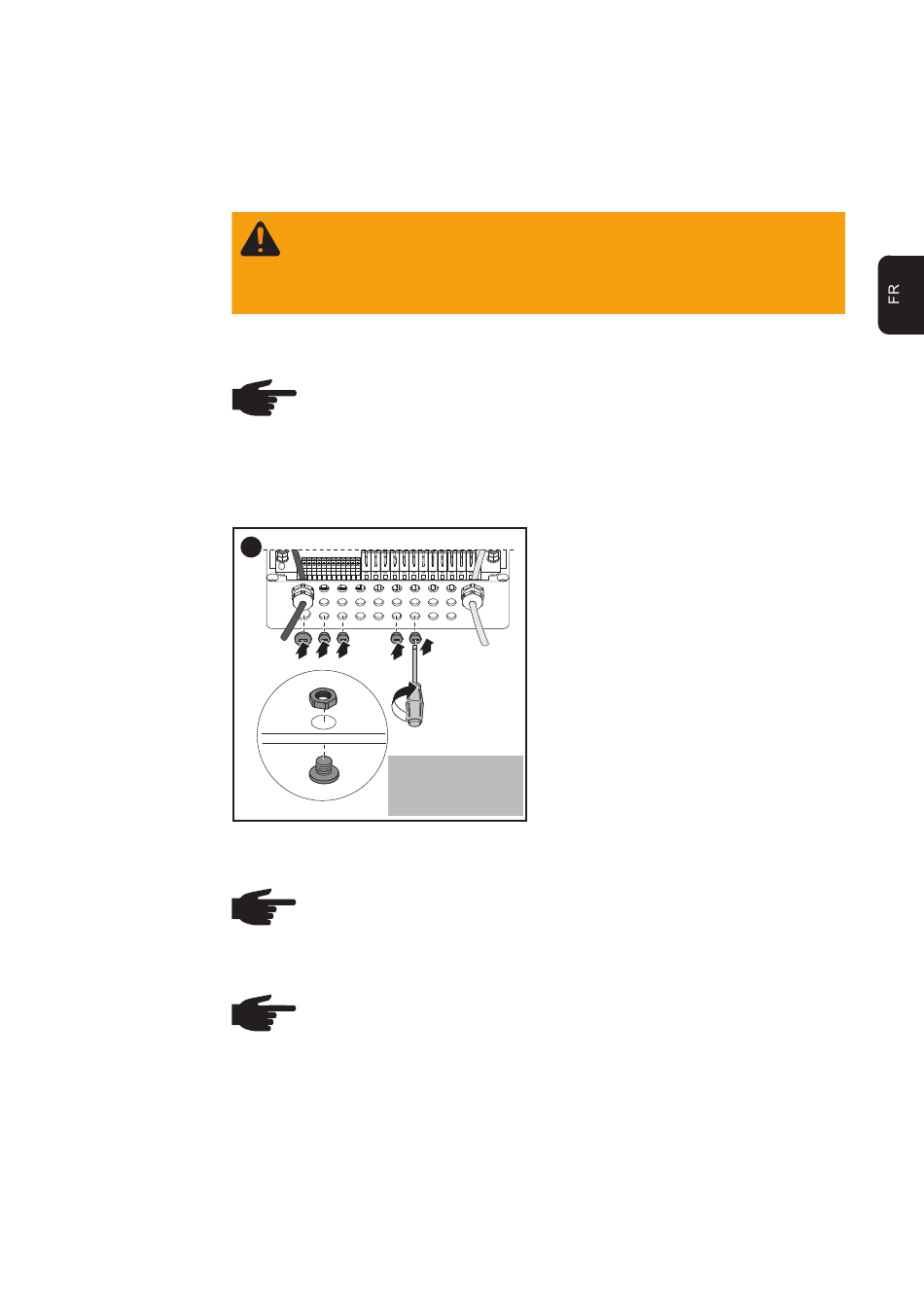

REMARQUE ! Mettre en place les raccords vissés métriques en
fonction du nombre de chaînes de modules solaires existantes,
placer des raccords aveugles aux emplacements vides.
1
4 3
5
2
Couple de
serrage:
M16 ... 2,5 Nm
M20 ... 4,0 Nm
REMARQUE ! Ne raccorder aux bornes de raccordement pour
câbles DC « IN » ainsi qu'aux bornes de raccordement avec
porte-fusibles pour câbles DC « IN » que les câbles DC corres-
pondants de même polarité.
REMARQUE ! Pour les câbles DC devant être raccordés aux
bornes de raccordement avec porte-fusibles, s'assurer que le
porte-fusible correspondant contient bien un fusible.
